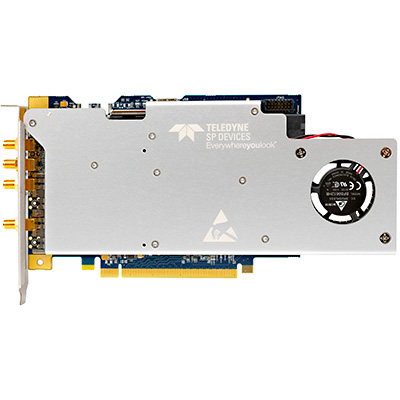

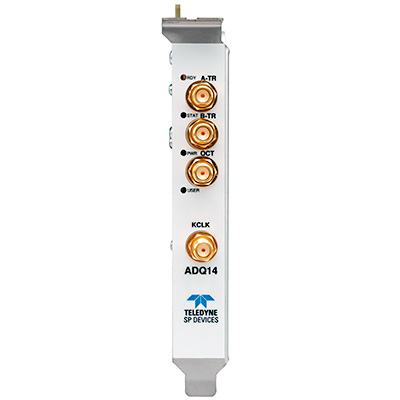

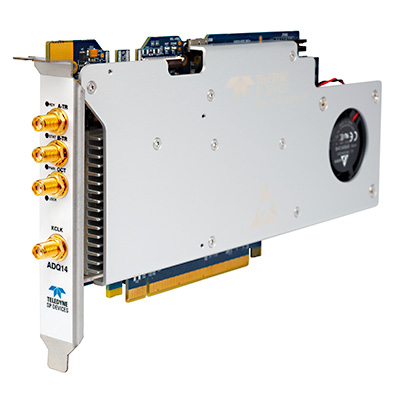

ADQ14-PCIe总线直流耦合采集卡
1/2通道,14bit分辨率,2GSPS采样率 3GHz模拟输入带宽及4GB板载内存
  • 产品咨询:李工
  • T:186 1200 3632(微信同号)
  • E:info@queentest.com
  • 服务热线:010-82894332-808
李工 码上联系

产品优势

  1. 灵活而高性能
    ADQ14是一个14位数字转换器系列,具有1个,2个或4个通道以及0.5、1或2 GSPS采样率。它也可提供交流或直流耦合(ADQ14AC和ADQ14DC),并有六种不同的外形尺寸。这简化了集成并实现了经济高效的系统级设计。

  2. 先进的模拟前端和高模拟输入带宽
    ADQ14提供交流或直流耦合以及可变直流偏置。它也可用于可变电压输入范围。结合高模拟输入带宽,使其支持广泛的传感器.

  3. 高通道密度和多通道同步功能
    每块板最多具有4个通道,并具有高精度的多板同步功能,ADQ14是大规模多通道实现的理想选择。

  4. 高数据传输率,可将PC主机和点对点流传输至GPU
    可以使用固件“ FWDT”进一步扩展本已很高的3.2 Gbyte/s的本机数据传输速率,以增加对等支持,并实现高达6.8 Gbyte/s的峰值速率。

  5. 开放式FPGA和特定于应用的固件包
    通过固件开发套件,用户可以使用板载FPGA。独立固件包无需任何固件开发即可提供丰富的特定于应用程序的实时功能,从而简化了操作。

  6. 多种因素帮助简化集成
    灵活的外形尺寸选择使用户能够适应系统级的限制,例如将数字化仪放置在接近或远离传感器的位置。它也简化了现有系统的改造,可以直接替换。

  7. 包含的软件工具
    ADQ14随附软件开发工具包(SDK),其中包括应用程序编程接口(API)和C/C ++,MATLABTM等驱动程序。它还带有独立软件Digitizer Studio,使入门变得很容易。 Windows和Linux都支持大多数软件组件。

  8. 三年保修

    我们的产品均按照先进的质量和技术标准制造,我们的3年保修可确保无故障运行,您可以放心地从ISO认证合作伙伴处购买!

产品特征:

  • 多达4个模拟通道
    每通道采样速率高可达2GSPS(2通道版本)
    14位垂直分辨率
    直流耦合模拟带宽高达1.2GHz
    交流耦合模拟带宽1.2GHz
    内部、外部时钟参考
    时钟参考输出
    内部、外部触发
    触发输出
    多通道同步
    实时操作的时间戳
    2GB数据存储
    PXIe/PCIe/USB3.0接口



应用:


  • 汤姆森散射
    激光雷达
    雷达
    无线通信
    高速数据记录
    测试与量测
    超声波测距
    飞行时间



相关产品

ADQ7DC


  • 单/双通道
    高达10 GSPS的采样率
    高达3 GHz的输入带宽
    直流耦合

SDR14TX


  • 双输出

  • 2 GSPS采样率

  • 高达1.8 GHz的输出带宽

  • 直流耦合,单端和差分

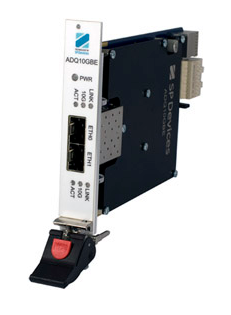

ADQ10GEB
