产品简介

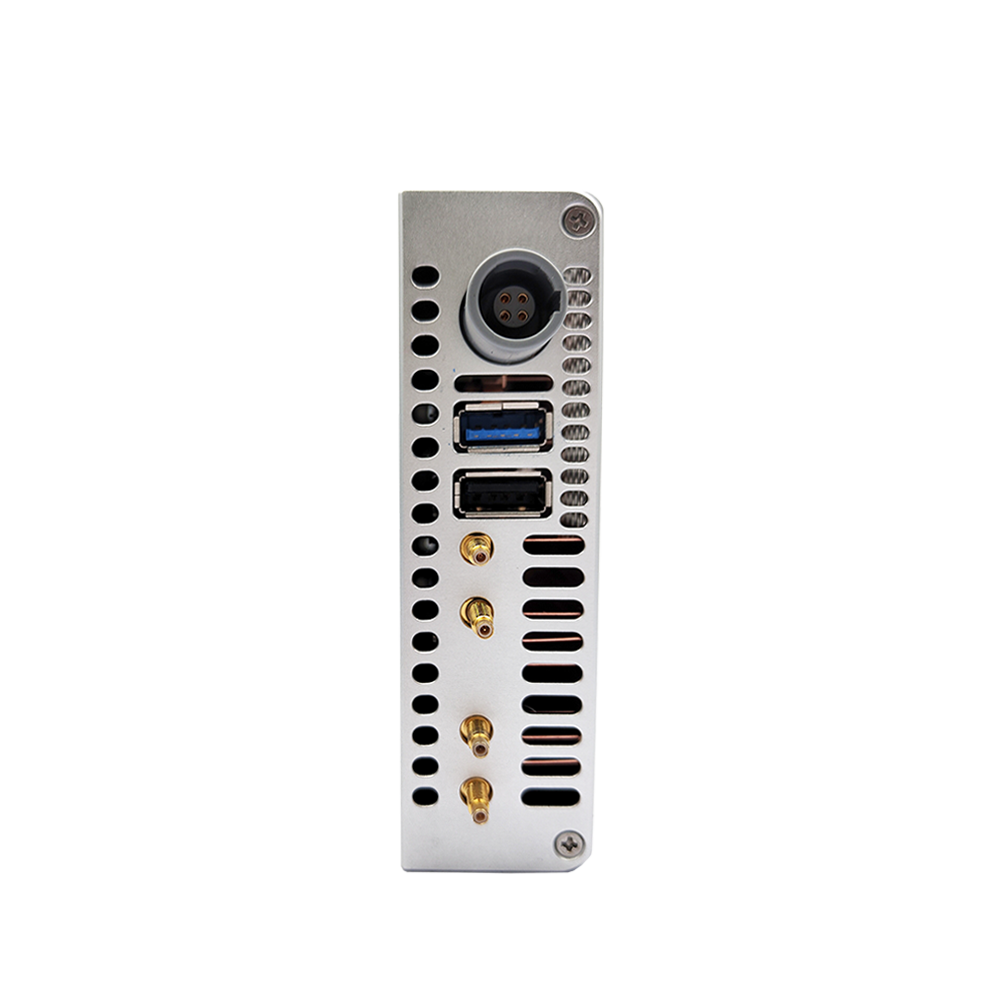

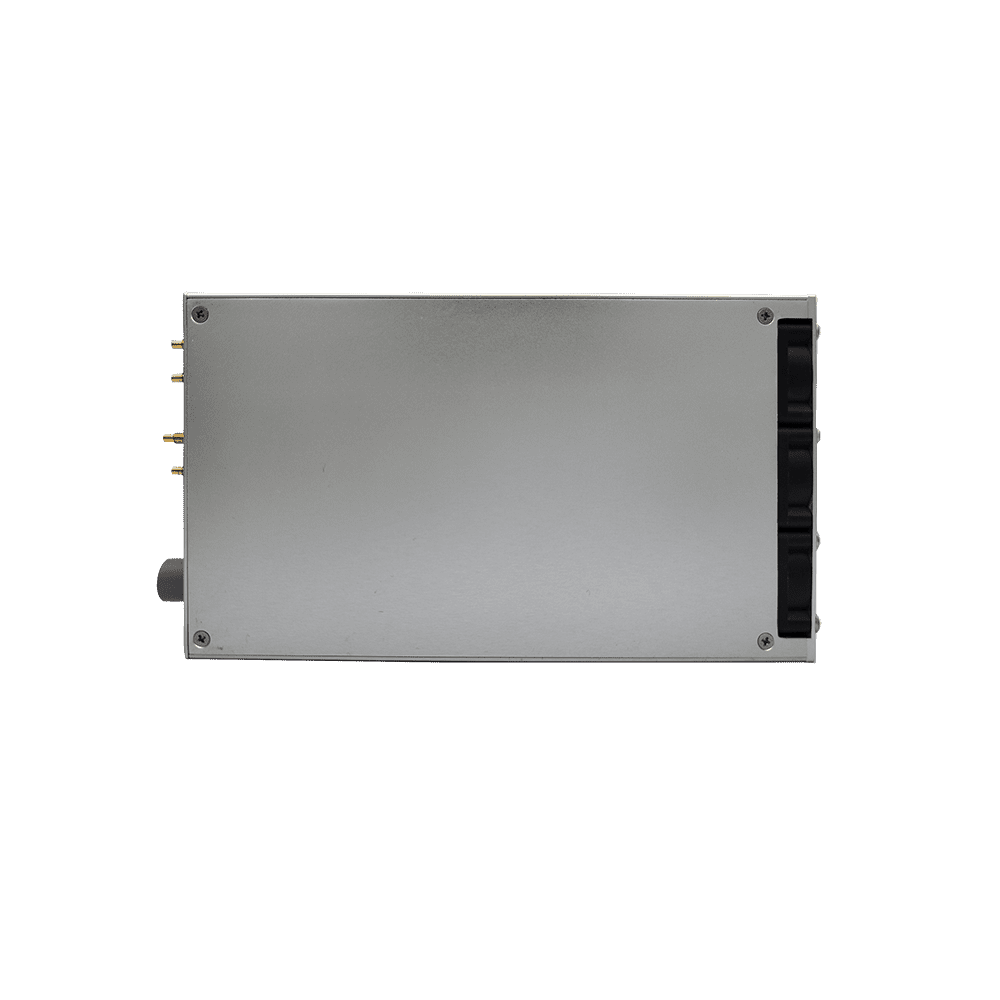

坤驰科技自主研发的高速数字化仪(QT2125DC)是一款超小型化、超高速、低功耗的数据采集存储设备，能够通过 USB 连接计算机。QT2125DC 是一款同时具备直流耦合程控放大器和双极性宽带信号输入的高速数据采集卡。软件可配置 7 个量程。模拟前端支持高倍放大电路，支持微弱信号采集。板载 FPGA 具备实时信号处理能力，可定制数字下变频 DDC、数字滤波、快速傅立叶变换等信号处理算法。默认提供 USB3.0 数据传输接口（WIFI 通信可定制），以及灵活配置的触发与采集功能，配合上位机软件，可以支持单次及多次触发采集模式，可定制累加平均，峰值检测、数字滤波等算法模块完成不同的数据采集处理需求。

技术规格

● 支持 2 通道同步采集

● 每通道最高支持 10GSPS 采样率

● 支持 12bit 垂直分辨率

● 模拟输入带宽最高支持 4.4GHz

● 支持 DC 直流耦合，50Ω阻抗输入

● 支持程序控制直流偏置电压，调整范围达到满量程

● 多输入量程档位可调

● 支持内部时钟或外部参考时钟输入

● 支持软件触发、通道触发、外部脉冲触发

● PL 端两组 DDR4，总容量 32GB；PS 端 2GB

● USB3.0 数据传输接口，持续数据速率可超过 200MB/s

● FPGA 定制应用，支持 FPGA 二次开发

● 支持 12V 直流电源供电

应用领域

●瞬态爆炸信号

●高速脉冲信号

●激光雷达信号

●高能物理实验

软件支持

操作系统 Windows 操作系统，支持 Windows7、Windows10、Windows11、 Windows Server 2019 等主流版本。

Linux 操作系统，支持 Ubuntu、CentOS、Redhat 等版本以及国 产化麒麟操作系统的定制开发。

软件开发工具包（SDK）

QT2125DC 通过使用软件开发工具包（SDK）可以轻松集成到应用 程序中。提供二次开发接口，通过软件编程实现对板卡功能的操作， 提供开发接口文档说明以及 C/C++的例程参考，能够快速的将板卡功 能集成到具体应用场景的系统中。

SDK 包含多个平台的编程示例和参考项目。请注意，仅 C/C++接 口保证了完整的性能。SDK 支持快速自定义处理大量数据和实时控制 数字化仪。

采集控制软件

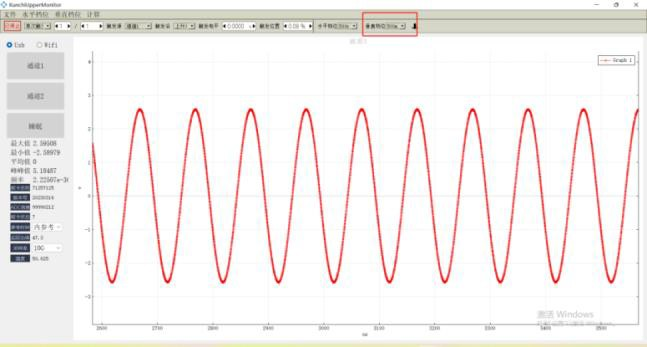

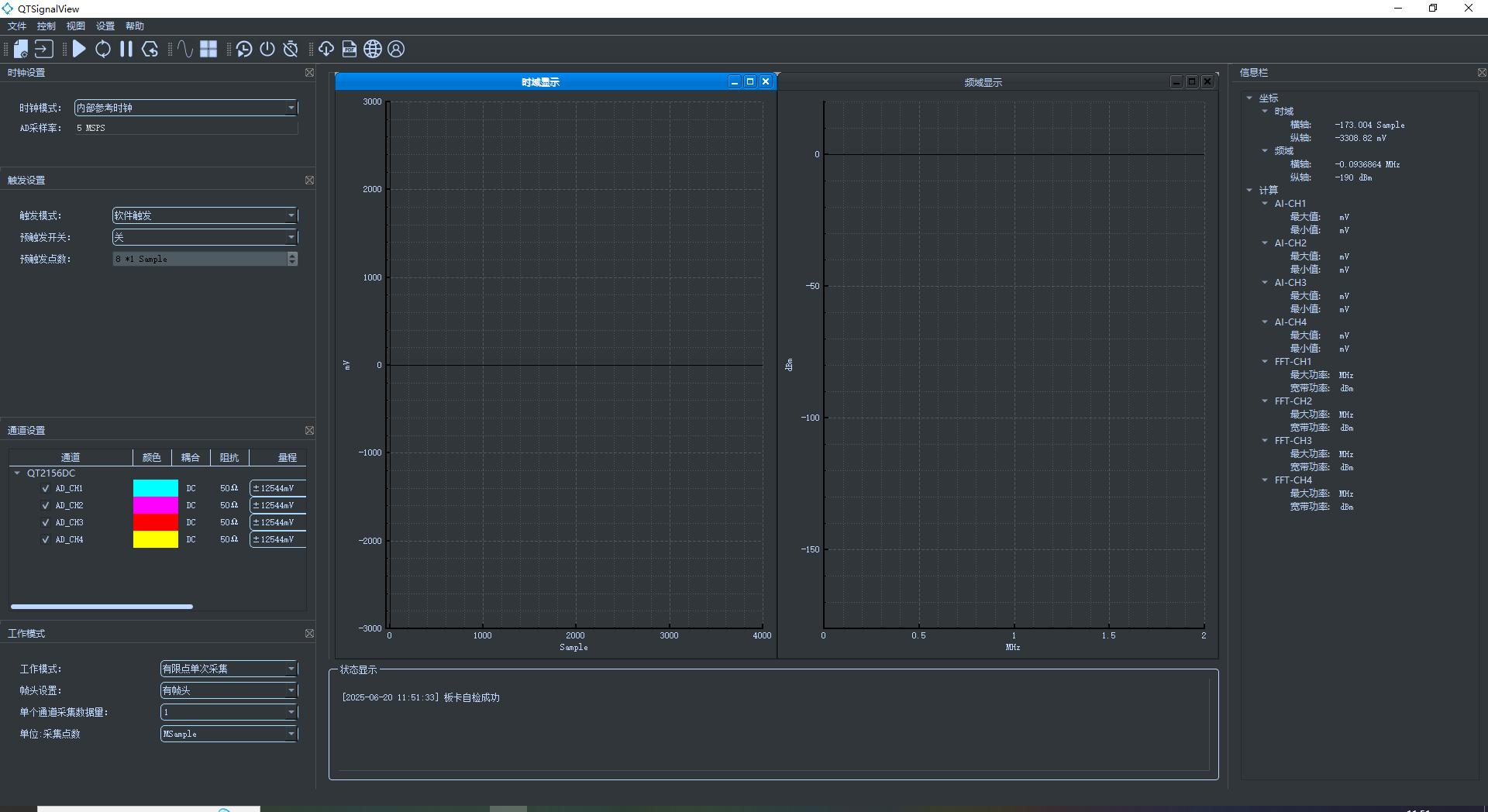

QT Signal View 是一款操作简单、界面简洁的高速数字化仪上 位机软件，用于查看、记录和处理采集的信号。QT Signal View 可 以在不需要代码编程的情况下立即开始信号采集任务。在将硬件设置 以简洁直观的形式呈现出来的前提下，QT Signal View 还具备信号 采集、数据处理、波形显示、文件存储、文件导入和导出等功能。

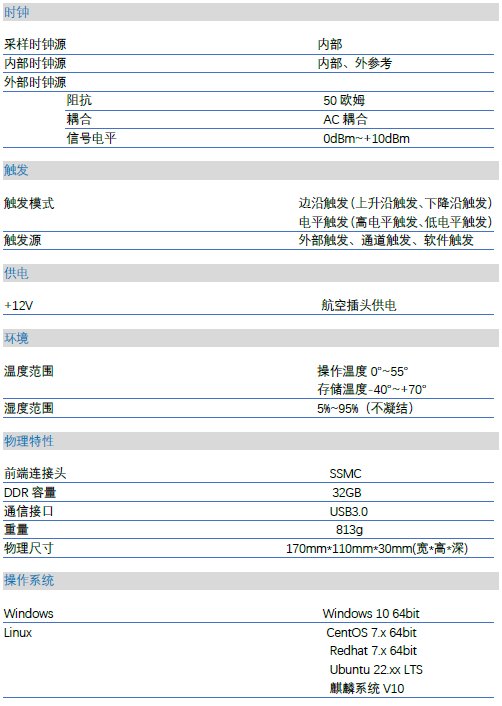

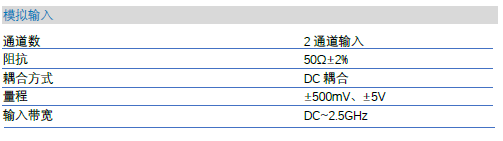

主要规格与指标
