2G脉冲采集系统
高速脉冲采集系统
采集系统规格:
系统采用基于PCIEx8的FPGA开放系统,包括如下几个部分:
1.板载单通道8bit2GSPSADC,采样率可以通过软件设置。
2.低噪声模拟前端,程控增益放大器,可以通过软件设置增益。
3.板载1GBDDR2内存。
4.优化的PCIexpressx8传输接口,支持1200MB/s的连续传输速率。
5.高稳定度,超低低抖动时钟发生器。
6.低噪声电源设计。
7.提供windows下的驱动程序以及API函数,SDK开发包。
8.尺寸:全长PCIE卡,需要两个PCIE槽位宽度。

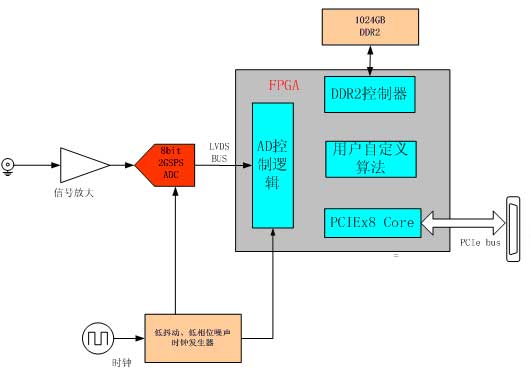

系统框图如下:
系统功能描述:
1.采集通道支持2Gsps采样率,8bit;
2.高速信号调理电路,DC耦合,50欧姆阻抗匹配。
3.放大器采用高带宽程控增益放大电路,增益范围-6dB到25dB,小ADC输入满幅度量程25mVpp,大ADC输入满幅度量程1Vpp(可以选配衰减器)。
4.FPGA逻辑开放,用户可以自定义FPGA逻辑。

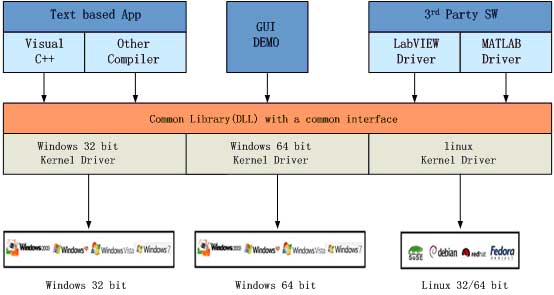

二次开发API函数:
我们提供丰富的接口函数和系统主要功能的例程,支持C/C++,labview以及Matlab环境下的二次程序开发。

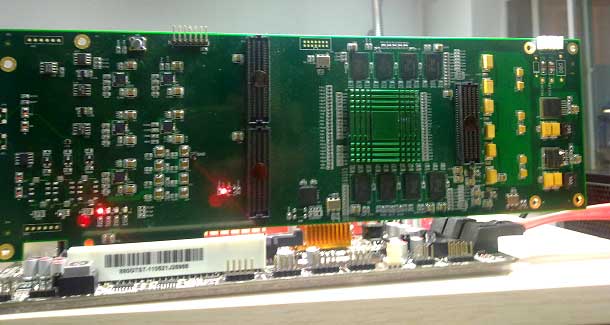

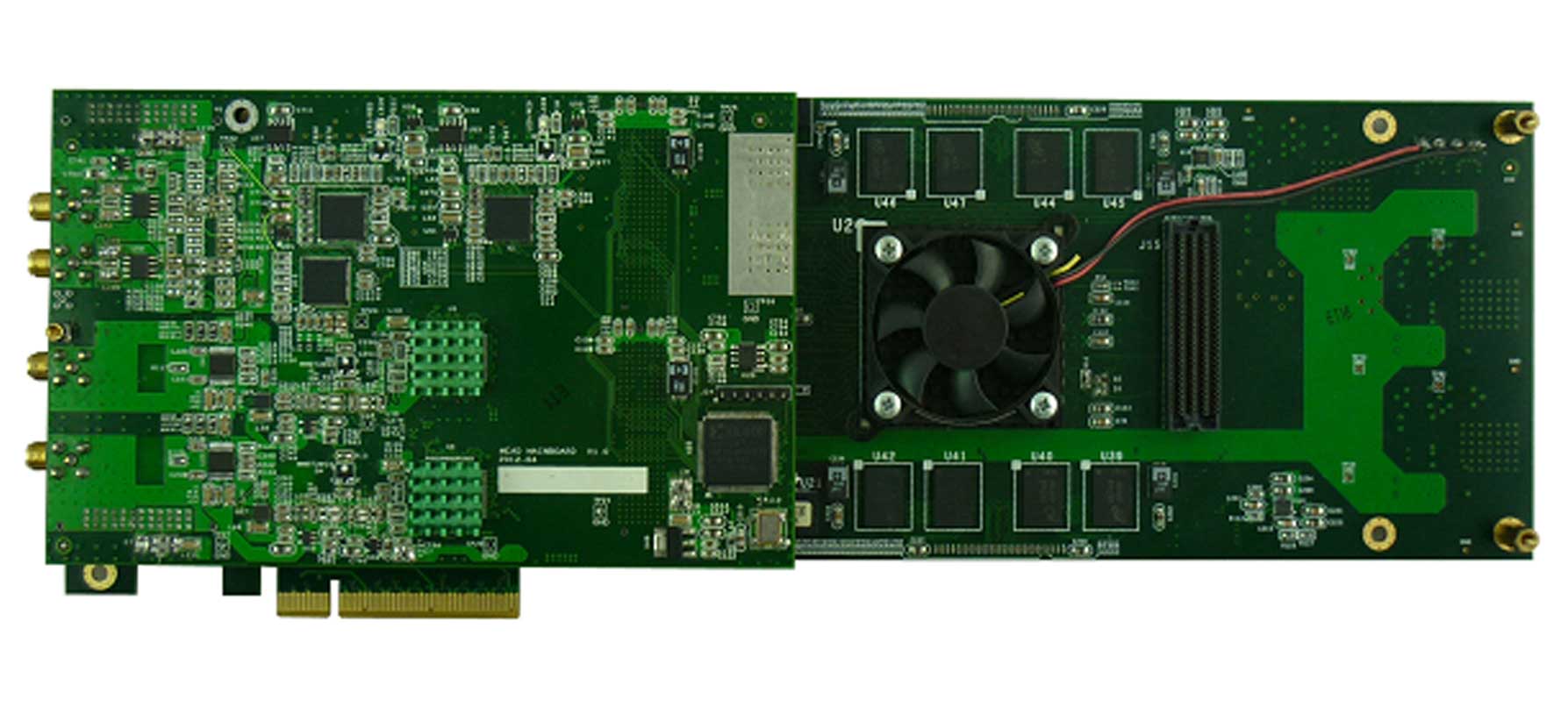

采集卡实物图如下:
-
