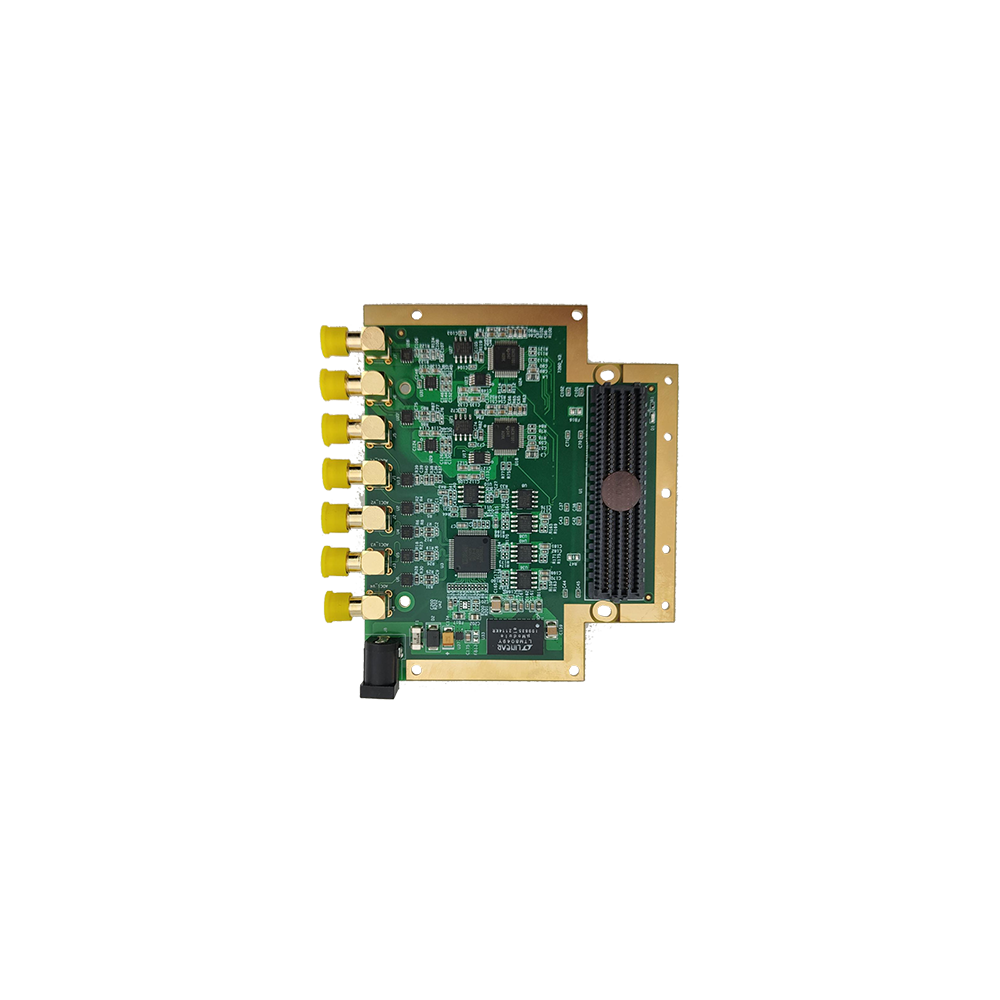

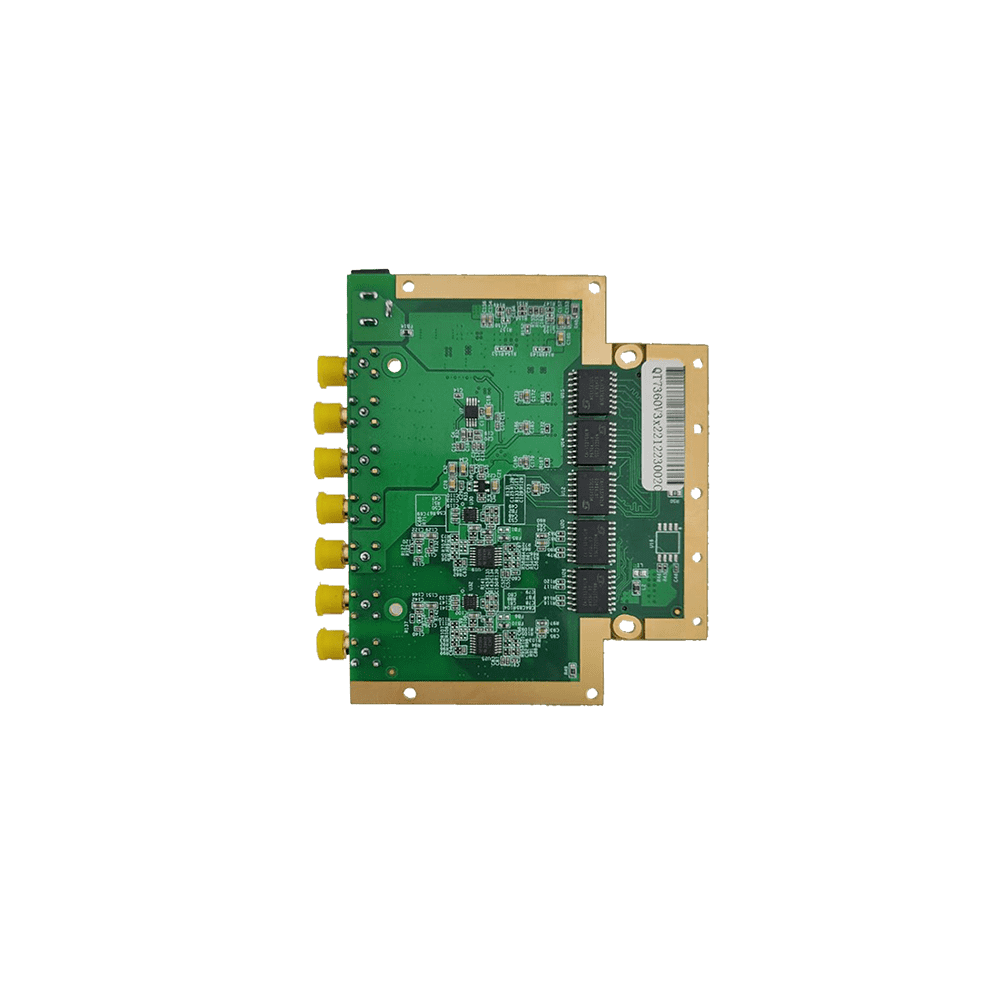

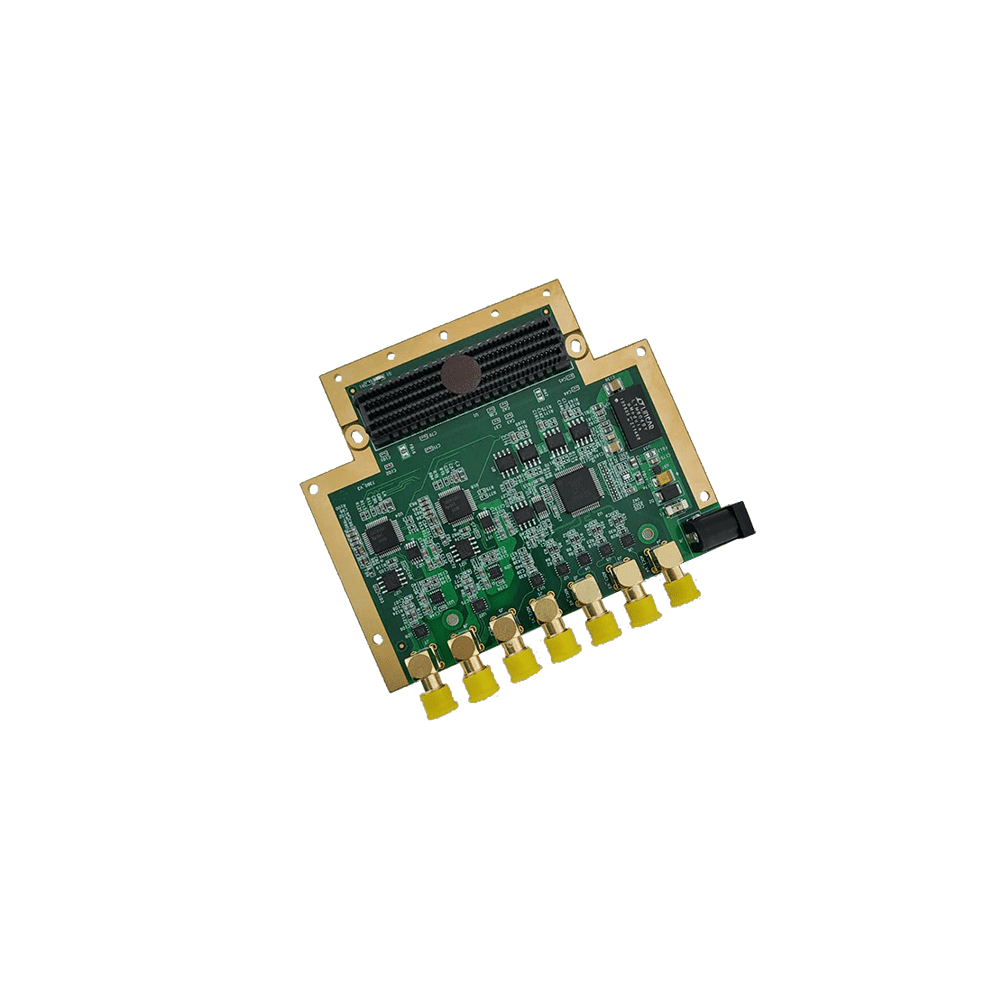

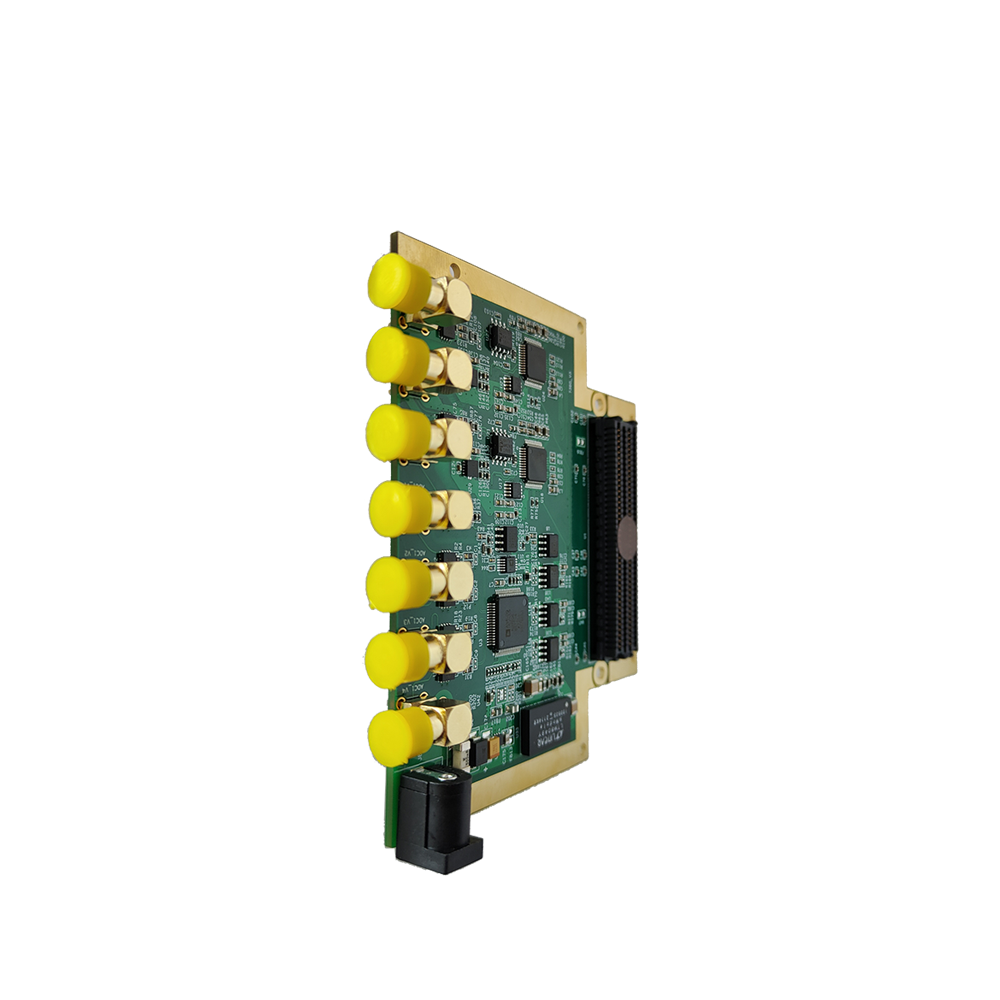

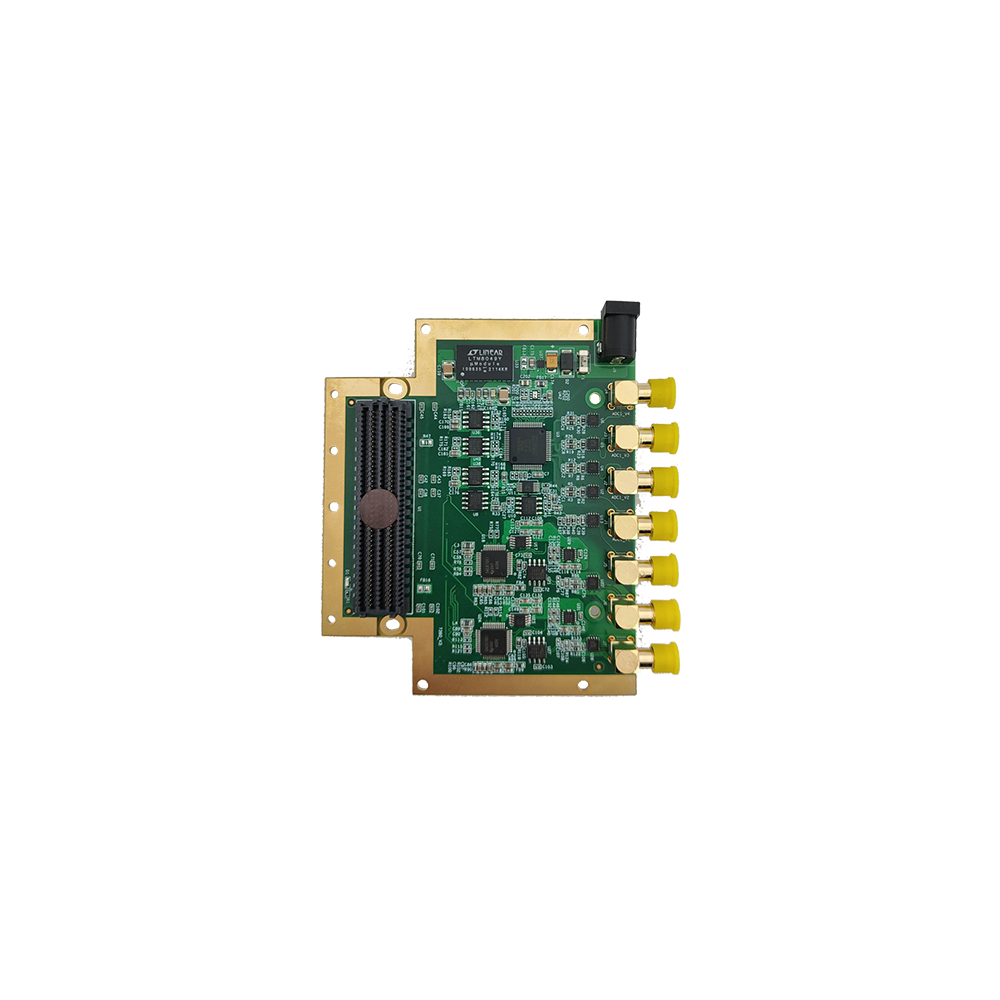

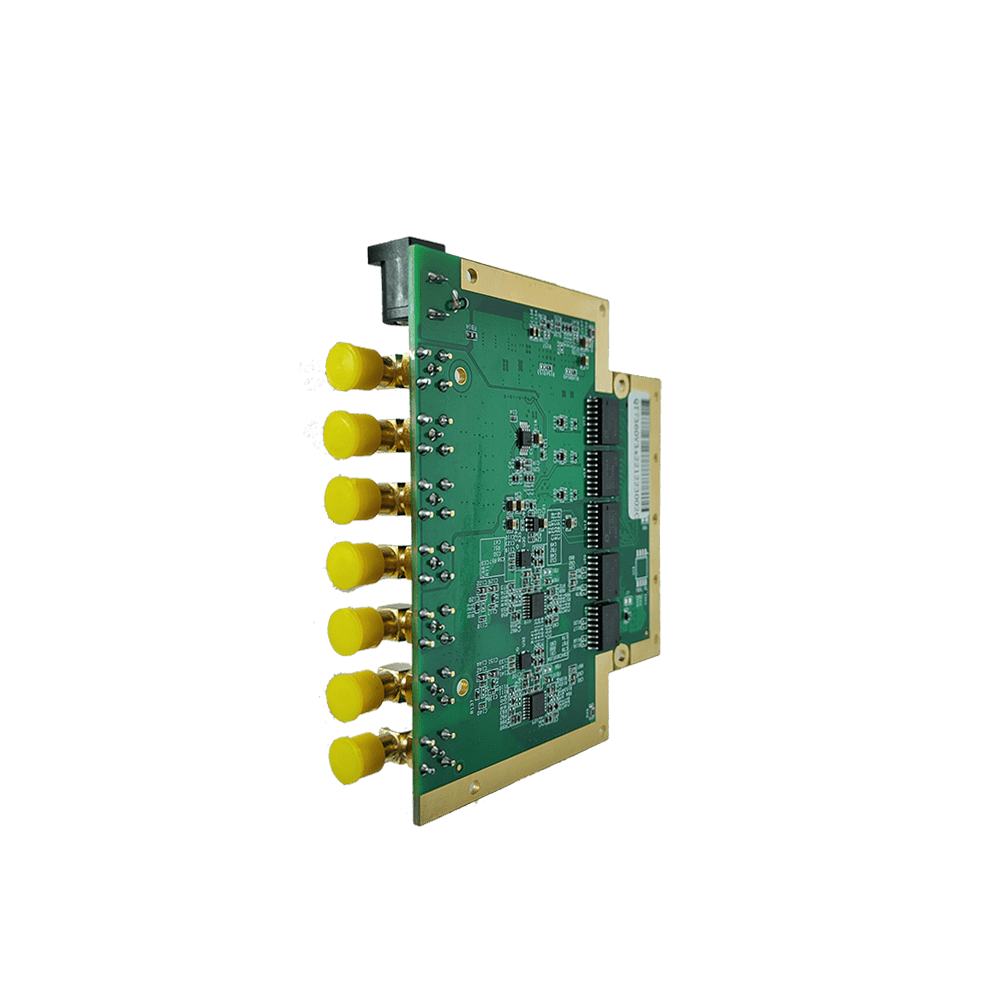

产品简介
QT7360是一款多通道高分辨率的数据采集与信号发生卡。它集成了4通道16位同步采集ADC、1通道16位低功耗采集ADC和2通道18位电压输出DAC。它提供7个SSMC连接器作为对外接口，采用符合ANSI/VITA 57.1-2008 标准的LPC FMC连接器，可搭载于FMC通用载板上使用，如Xilinx VC706，KC705等，及坤驰QT7010，QT7011，QT7020等通用FPGA载板。
系统框图
技术规格
——4通道同步采样ADC采用1颗ADI的AD7606-4，16bit精度，采样率≥10KSPS，可支持±10V/10K Ω输入；
——1通道低功耗ADC采用1颗ADI的AD7988-1，16bit精度，采样率≥10KSPS，可支持±15V/10K Ω输入；
——2通道电压输出DAC采用2颗ADI的AD5780，18bit精度，采样率≥10KSPS，可支持±10V/10K Ω输出；
——硬件可兼容外部+12V供电；
——共7个SSMC接口，1个FMC/LPC接口；
——所有通道均为直流耦合并有TVS保护；
——LPC端连接子板的所有信号均经过隔离芯片；
——板载一颗LED电源状态指示灯；
应用领域
——医疗仪器
——测试与测量
——数据采集系统
——工业控制与自动化
——电力线监控和保护系统
主要性能与指标
|
模拟输入（AD1-AD4）
|
模数转换器 ADC
|
|
(1)输入耦合方式:直流耦合;
(2)ADC芯片数量:1片;
(3)模拟输入范围:±10V;
(4)积分非线性（INL）:±0.5 LSB ;
(5)输入阻抗:10KOhm;
(6)连接器:SSMC;
|
(1)单片集成4通道;
(2)位数:16bit;
(3)最小采样率：10KS/s
|
|
模拟输入（AD5）
|
模数转换器 ADC
|
|
(1)输入耦合方式:直流耦合;
(2)ADC芯片数量:1片;
(3)模拟输入范围:±15V;
(4)积分非线性（INL）:±0.6 LSB ;
(5)输入阻抗:10K Ohm;
(6)连接器: SSMC ;
|
(1)单片单通道;
(2)位数:16bit;
(3)最小采样率：10KS/s
|
|
模拟输出（DA1/DA2）
|
数模转换器 DAC
|
|
(1)输出耦合方式:直流耦合;
(2)DAC芯片数量:2片;
(3)模拟输出范围：±10V ;
(4)积分非线性（INL）:±1 LSB;
(5)输出阻抗:10K Ohm;
(6)连接器: SSMC ;
|
(1)单片单通道;
(2)位数:18bit;
(3)最小采样率: 10KS/s
|
|
FMC 接口
|
功耗
|
|
(1) LPC: ASP-134604-01 ;
(2) LA(0:23):
LVCMOS 1.8V、 2.5V；
|
(1)+12V: 0.35 A max;
(2)+3.3VAUX: NC;
(3)+3.3V:0.01 A max ;
(4)VADJ:0.2 A max;
|
