产品信息

分辨率：14位

输入信号范围：2.2Vpp

输入通道：1

触发：软件/扩展/级别

时钟：整数/分机（SMA）

外部时钟：0.25-2Vpp

时钟参考整数/分机10MHz/PXIe

接口：USB3.0/PXIe/PCIe/MTCA.4 μTCA

采样率：1.6GSPS

输入带宽：750MHz

内存大小：512MSamples

概览：

ADQ1600RF（以前称为ADQ1600）是以1.6GSPS采样率提供的分辨率14位中频采集卡。利用SP Devices的ADC交错技术ADX实现的独特1600MSPS捕获率，ADQ1600RF可以满足苛刻的测量要求，例如RF/IF采样，高分辨率超声成像和高速数据记录。

模拟前端（AFE）

ADQ1600RF的AFE经过交流耦合，并针对大带宽上的频谱纯度进行了优化。模拟-3dB带宽为750 MHz。

接口

数字化仪通过高速USB 3.0电缆连接到主机，以便于独立使用。紧凑型PCI Express/PXI Express或MTCA.4 μTCA接口可作为模块化仪器用于系统集成。也提供用于集成到PC的PCIe版本。所有接口类型均允许以高传输速率传输数据。

3年保修

我们的产品均按照先进的质量和技术标准制造，您可放心购买。

特点

软件开发套件（SDK）

ADQ1600RF带有易于使用的API，可轻松集成到任何应用程序中。 用于应用程序开发的软件工具包括C/C ++，Matlab和Windows XP/Vista/Windows7的DLL。该SDK还包括SP Devices的数据捕获工具ADCaptureLab。

FPGA和ADQ开发套件

ADQ1600RF建立在采用Xilinx Virtex 6 LX240T FPGA的ADQ DSP计算板上。 用户可以通过购买ADQ开发套件来访问FPGA并实现定制的数字信号处理。 该套件包含了FPGA开发入门所需的一切，还包括示例和文档。采集采集功能

标准触发选项是外部，内部，软件和电平触发。 对于PXIe单元，还可以使用背板触发器。 多记录模式可以与任何触发功能结合使用。 每条记录都用一个标头标记，该标头包含时间戳（时间信息)，记录计数器，触发器计数器和该记录的触发器类型。 增强的触发精度可在子样本水平上提供触发时间。

ADQ设计服务

SP Devices提供了定制ADQ系列数字转换器板的可能性。 定制可以包括硬件，软件和FPGA固件更改。 在此处详细了解我们的设计服务。

相关产品

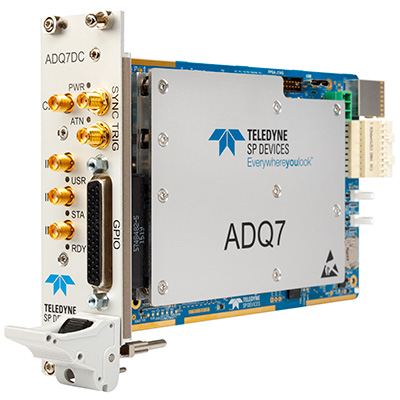

ADQ7DC

新型数字化仪：14位，10GSPS数字化仪平台，1-2通道，开放式FPGA

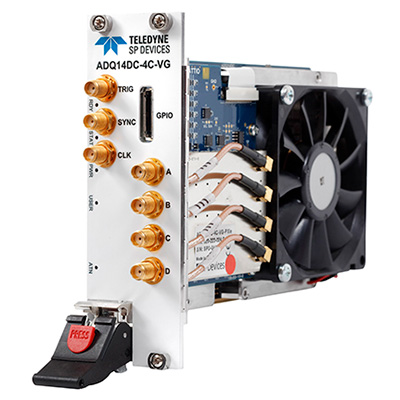

ADQ14

数据采集单元-数字化仪：14位，2GSPS数字化仪平台，2-4个通道，开放式FPGA-cPCI/PXI Express和USB3

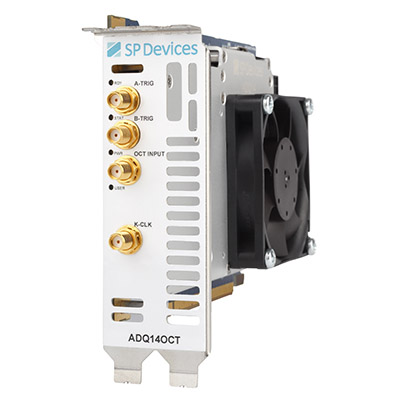

ADQ14OTC
