产品简介

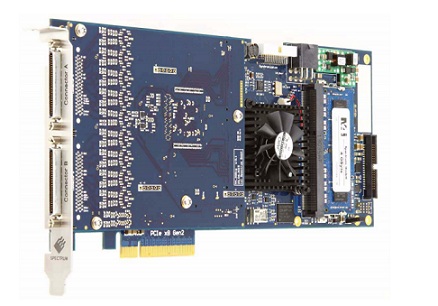

M4i.77xx-x8系列数字波形采集卡（逻辑分析）包括32同步通道版本，该版本具备单端可编程门限电平或者差分输入方式。大板载内存能够被分段记录不同的数字波形。

板卡具备PCI Express x8 Gen 2接口，它提供了出色的数据流性能。这种接口经过Spectrum优化的驱动程序使数据传输率超过了3.0GB/s，所以所有的通道能够连续被记录，甚至在全采样率下。

尽管m4i.77xx板卡在设计中使用了新的技术，但它们的软件依然能够兼容更好的数字信号采集卡的驱动。因此，早期的客户能够使用相同的软件。这些软件即可针对开发了10年的上一代的60MS/s的数字信号输入卡，也能够适用于m4i.77xx系列720MS/s逻辑分析仪。

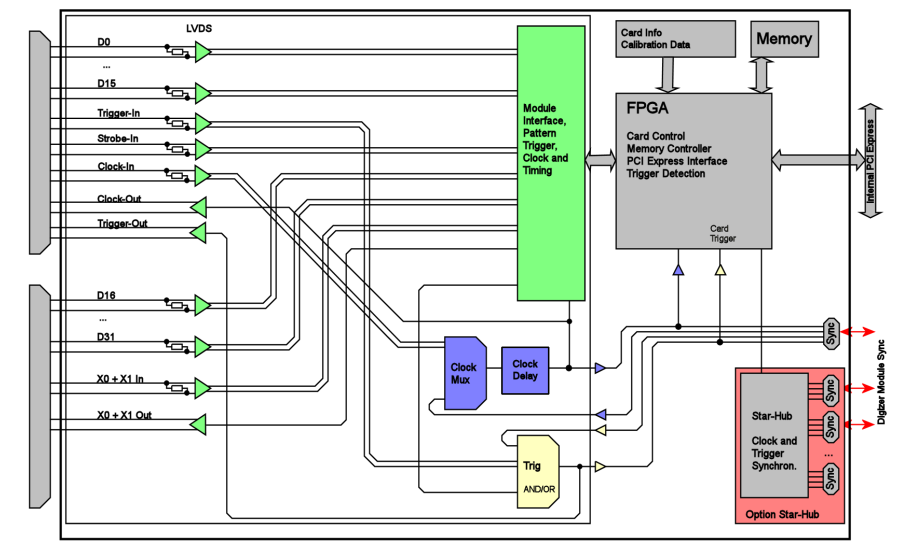

差分输入原理框图

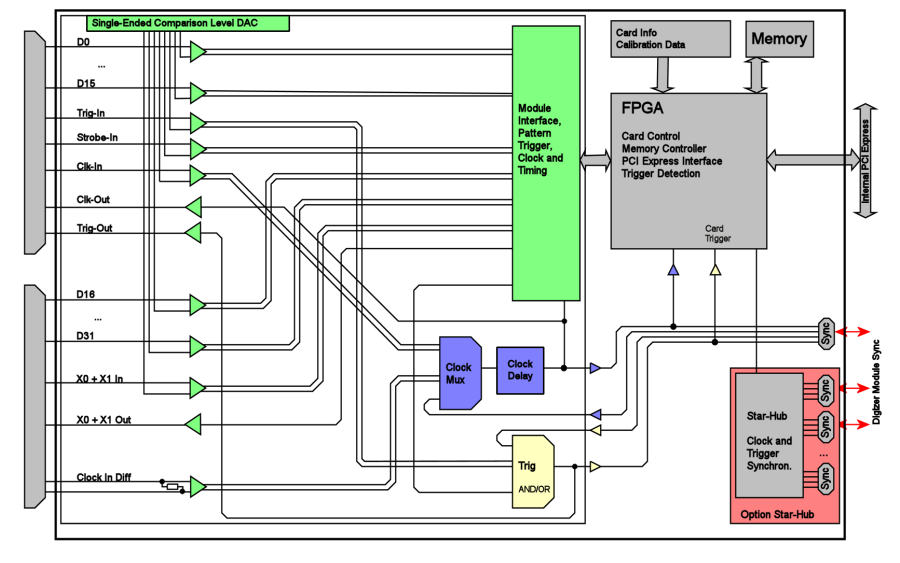

单端输入原理框图

技术指标

——数字波形采集

——时域分模式720MS/s的采样率

——650MS/s状态时钟(推测,TBD)

——单端或LVDS接口的32通道

——差分接口版本（LVDS, （LV）PECL,（N）ECL,和其他差分信号）

——单端接口针对逻辑电平1.2V，1.5V，1.8V，2.5V，3.3V，5.0V
——超快速PCI Express x8 Gen 2接口
——4GByte板载内存（每通道1Gbit）
——FIFO模式连续数据流传输
——模式：单发,多记录,门采样,时间戳

——触发输入/输出，具备与/或功能
——单系统可实现8块卡同步

应用领域

——高速数据采集记录

——A/D后端测试和开发

——数据流的长时逻辑分析仪
