UHF局部放电测试系统

  一、总则

  1、被测信号频率范围：300MHz～1500MHz

  UHF方法利用变压器油纸绝缘中局部放电产生的300MHz～1500MHz的超高频发射信号来检测局部放电。

  2、被测信号幅值范围：

  mV级（约0.3－300mV）

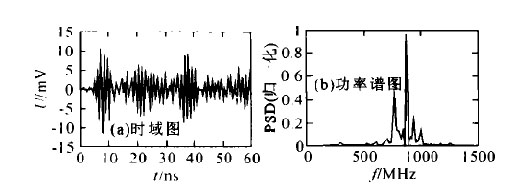

  3、单次放电波形特点

  在一个工频周期（0.02秒）内，会产生多次放电，一次放电脉冲持续时间约几十ns且有振荡

  4、需要的量：峰值、相位及一个工频周期内的放电次数

  超高频信号的采集是大的难点，对频率在几百MHz的信号，若直接采集，对采集设备的采样率和存储深度的要求非常高，现在其成本将是无法接受的。通过采用提取信号包络的方法，在保留局放信号的包络峰值和相位不变的前提下，降低信号的频率，从而大大降低了对硬件的技术要求和难度，并保证了采集的精度。

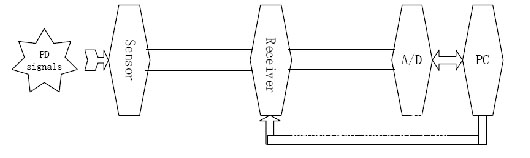

  二、硬件组成

  1超高频信号接收调理单元（receiver）

  该单元位与控制及信号处理计算机通过并口相连结，将由电缆传送来的局部放电信号进行放大、混频、检波等处理后，传给计算机，进行模数转换。

  高增益宽频带大动态范围的信号接收机，带宽在400MHz～800MHz*，中心工作频带为400MHz～800MHz，可在此频带内进行信号的窄带滤波，滤波器中心频率可进行自动调节，滤波器带宽可在几个不同的带宽下调节以便以有效的参数进行局部放电信号的接收。检测带宽为10、20、40、80MHz可选。

  2数据采集卡、工业控制计算机及其相关的控制单元（A/D）。

  放电信号经过接收机调理后，送入工业控制计算机内的数据采集卡进行信号的采集存储等处理。计算机通过并行接口实现对信号调理单元的控制，即实现对系统选通频带的中心频率和滤波器的带宽的控制选择,模数转换可采用美国NI公司的高速高性能采集卡等。

  三、主要功能:

  1、监测放电量、放电相位、放电次数等基本局部放电参数。
  2、全带宽扫频方式测量(300-1200MHz)*；
  3、滤波器中心频率可进行自动调节；
  4、带宽可手动调节。
