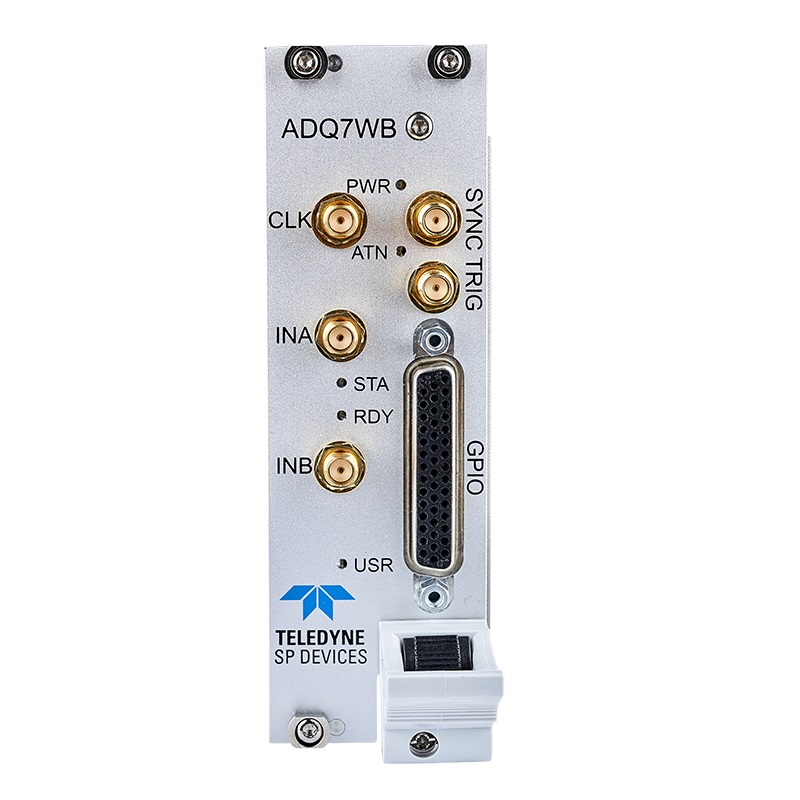

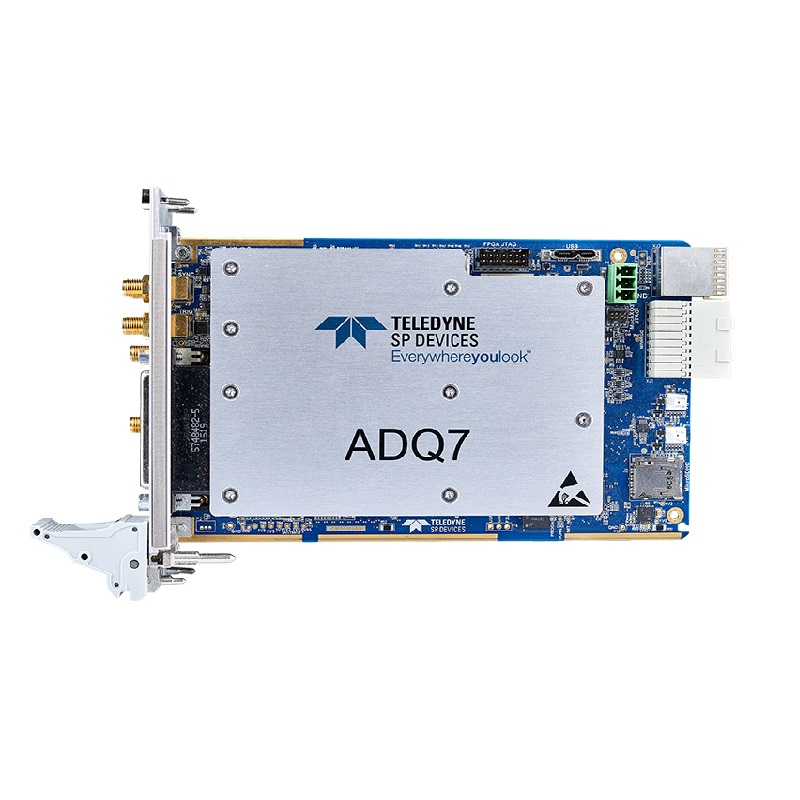

ADQ7WB-PCIe宽带中频采集卡
2通道;12bit分辨率;5GSPS采样率;6.5GHz模拟输入带宽及4GB板载内存;适用射频监控和记录等应用
  • 产品咨询:李工
  • T:186 1200 3632(微信同号)
  • E:info@queentest.com
  • 服务热线:010-82894332-808
李工 码上联系

产品优势

1.针对射频应用进行了优化

ADQ7WB是一款RF数字转换器,其模拟输入带宽为6.5GHz。高模拟输入带宽与高采样率相结合,可实现IF/IQ/RF信号的宽带捕获,交流耦合模拟前端针对高线性度进行了优化。ADQ7WB利用Teledyne SPDevices专有的数字性能增强技术ADX,有助于实现行业领先的无杂散动态范围(SFDR)。

2.灵活,高性能

灵活的体系结构允许将双通道输入用作两个单独的单独通道或单个I/Q通道。ADQ7WB每通道提供12位垂直分辨率和5GSPS采样率。

3.无需编程即可实时进行无线电信号处理

独立固件软件包FW4DDC简化了操作,提供了常用的实时无线电数字信号处理(DSP)功能,有助于将数据速率降低到可管理的水平。该软件包包括4个数字下变频器(DDC),抽取和用于降低噪声或通道均衡的数字滤波。自定义DSP功能也可以通过固件开发套件集成在板载Xilinx FPGA上。

4.通过开放式FPGA自定义DSP

Xilinx开放式板载Kintex Ultrascale FPGA为定制实时数字信号处理(DSP)提供了可用资源。

5.点对点传输至GPU

ADQ7WB支持对等数据流传输到选定的图形处理单元(GPU),速率最高为7GB/秒。

6.丰富的软件套件

我们所有的产品均附带软件开发套件(SDK),其中包括应用程序编程接口(API)和C/C ++,Python等驱动程序。 它还带有独立的软件ADCaptureLab,可以轻松上手。Windows和Linux都支持大多数软件组件。

7.OEM设计服务

我们为原始设备制造商(OEM)提供定制硬件,固件和软件的设计和开发,节省定制项目的时间。

8.三年保修

 我们的产品均按照最高的质量和技术标准制造,我们的3年保修可确保无故障运行,您可以放心地从ISO认证合作伙伴处购买!


产品规格

分辨率:12位

采样率:每通道5GSPS

输入通道:2

耦合:AC

模拟输入带宽:6.5GHz

输入电压范围:0.9Vpp

具有多种模式和源的高精度时钟/触发

内存大小:4GB

可用的外形尺寸:PCIe PXIe


应用

射频监控和记录

通道探测

卫星监控

雷达

5G

射频生产测试

信号情报

低电平射频(LLRF)


相关产品

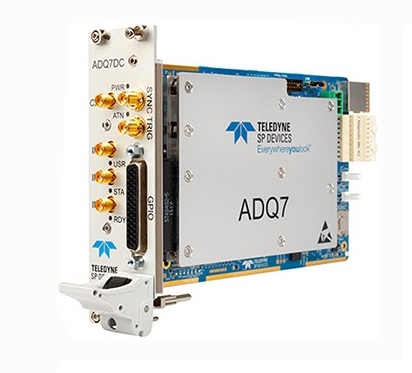

ADQ7DC


  • 单/双通道

  • 高达10 GSPS的采样率

  • 高达3 GHz的输入带宽

  • 直流耦合

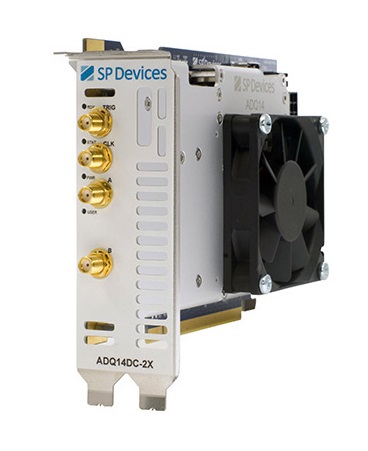

ADQ14
