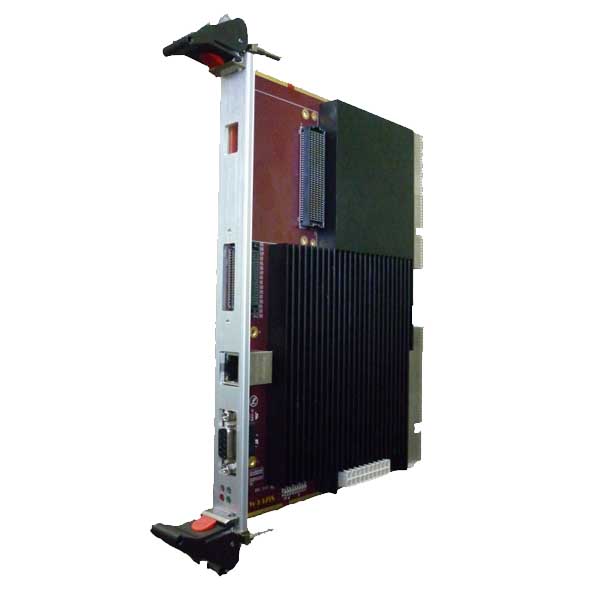

规格
具备高8TB的容量。
每秒1GB的连续存储或回放速率
标准6U CPCI单板
为高速存储而专门设计的文件系统
丰富的数据输入、输出接口。
存盘数据可通过PCI总线、以太网口或定制接口等导入导出。
风冷散热、普通车载抗震
应用
雷达、电子战、卫星通信等宽带信号的长时间实时录取和回放
新型大容量数字存储示波器和信号源
高速数据记录仪
软件支持
|
操作系统 |
开发软件 |
驱动程序 |
|
? Windows XP 32位 ? Windows 7 64位 |
? Visual C++ 6.0 ? Visual Studio 2010 |
? C/C++ |

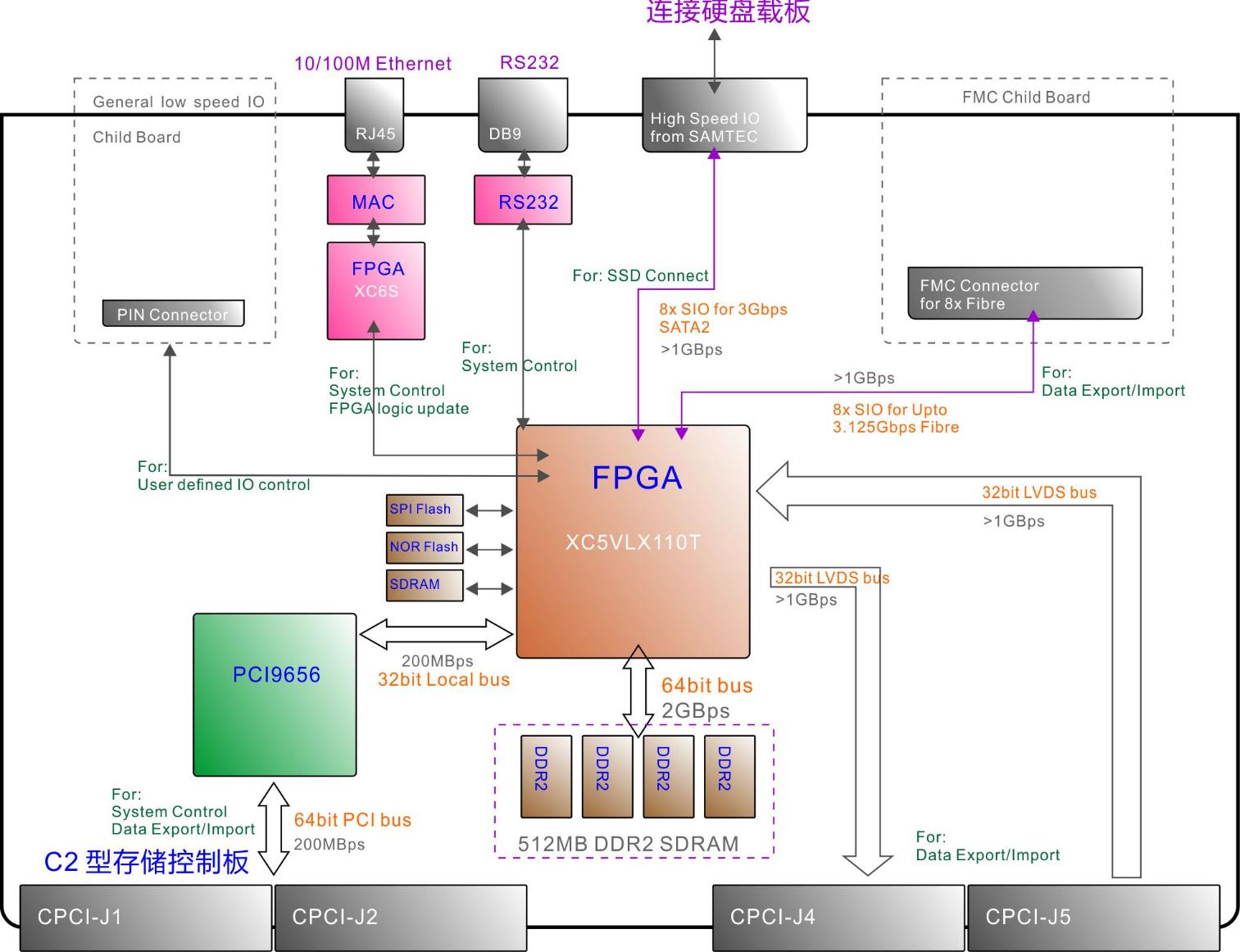

系统框图：
存储系统原理
硬件功能以及选项：
数据存储回放接口
QT4512具有两种数据存储、回放端口：
-OPT1: FMC
标准单槽宽度FMC接口
支持HPC接口规范
8x GTP接口，支持光纤输入输出
-OPT2: J4和J5
32对LVDS接口输入
32对LVDS接口输出
LVDS数据率支持250Mbps
控制以及存储数据导入导出接口
QT4512具有多种控制和数据导入导出接口：
-OPT3: PCI
采用32位33MHz PCI接口
支持DMA和PIO工作模式
-OPT4: 以太网
10M/100M自适应
支持TCP/IP协议
存储容量和速度
-OPT5: SSD
支持标准SATA 3.0 2.0 MLC SSD模块
支持4块、8块SSD并行工作
SSD单块容量支持128GB~1TB
8块SSD并行工作时连续存储1GB/s
-OPT6: 机械硬盘（HDD）
支持标准SATA 3.0 2.0 HDD模块
支持4块、8块HDD并行工作
SSD单块容量支持128GB~2TB
8块SSD并行工作时连续存储400MB/s
操作软件

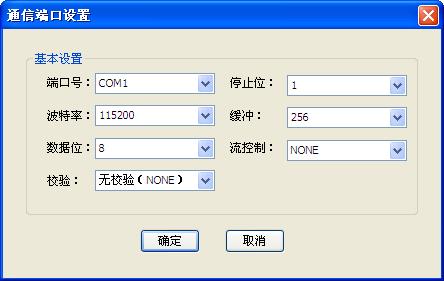

控制软件运行于Windows系统，提供人机交互图形化界面，通过PCI接口、串口和网口等通信接口控制存储板和系统，通过PCI、网口等接口与计算机交换批量数据。另外，用户也可以使用串口控制台以命令行的模式对系统进行控制。
系统可提供的典型控制指令有：
建立或删除文件等操作
指定数据存盘或读出的文件地址、大小
选择存盘数据来源，例如选择ADC或PCI主机作为数据源
选择存盘数据导出目的地，例如选择DAC或PCI作为输出
启动、暂停、停止数据存盘
启动、暂停、停止数据导出
以列表或图形模式显示存盘数据
设置RAID模式
显示系统空间使用、温度、工作日志等信息

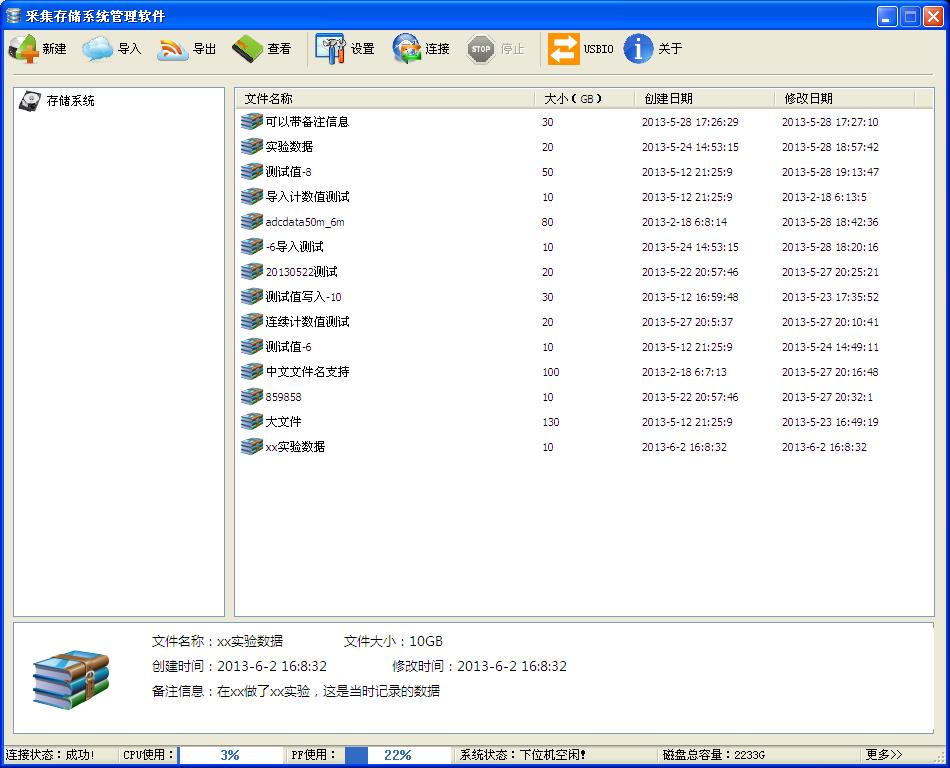

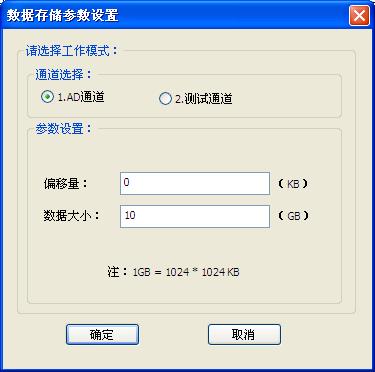

软件操作界面
技术规格参数
|
功耗 |
||
|
+12V +5V +3.3V |
CPCI 插槽供电 |
|
|
45W |
8块磁盘同时工作 |
|
|
环境要求和物理尺寸 |
||
|
项目 |
参数 |
备注 |
|
长x高 |
|
|
|
宽 |
标准CPCI卡单槽宽度 |
|
|
重量 |
500g |
带导热板和屏蔽盒 |
|
PCI兼容性 |
机械: 6U CPCI |
|
|
|
电气：32bit 33MHz |
|
|
工作温度 |
0℃到50℃ |
|
|
散热要求 |
风冷散热，20CFM（推荐） |
需单独配备风扇或机箱具备相应风冷能力 |
|
存储温度 |
-10℃到70℃ |
|
|
湿度 |
10%到90% |
|
订货信息
|
型号：QT4512 |
|||
|
模拟输入 |
OPT1 |
交流耦合 |
OPT1到OPT4 |
|
OPT2 |
直流耦合 |
||
|
OPT3 |
程控增益放大 |
||
|
OPT4 |
定制带宽和耦合方式 |
||
|
板载内存 |
OPT5 |
1GB |
OPT5和OPT6 |
|
OPT6 |
2GB |
||
|
采集时钟 |
OPT7 |
100MHz TCXO 参考源 |
OPT7和OPT8 |
|
OPT8 |
100MHz 恒温 参考源 |
||
|
OPT9 |
支持外参考输入 |
OPT9和OPT10 |
|
|
OPT10 |
支持外采集时钟输入 |
||
|
FPGA 开发包 |
OPT11 |
支持用户开发FPGA并 |
只有选择OPT11后才能 |
|
OPT12 |
XC7K325T-2 FPGA |
OPT12和OPT13 |
|
|
OPT13 |
XC7K410T-2 FPGA |
||
|
驱动程序 |
OPT15 |
Linux驱动 |
|
|
OPT16 |
MATLAB驱动和开发包 |
|
|
|
OPT17 |
LabView驱动和开发包 |
|
|
|
发货清单 |
|
采集卡 |
|
应用软件 CD |
|
说明书和手册 |
|
电缆 xxx |
|
质保和升级承诺 |
|
|
