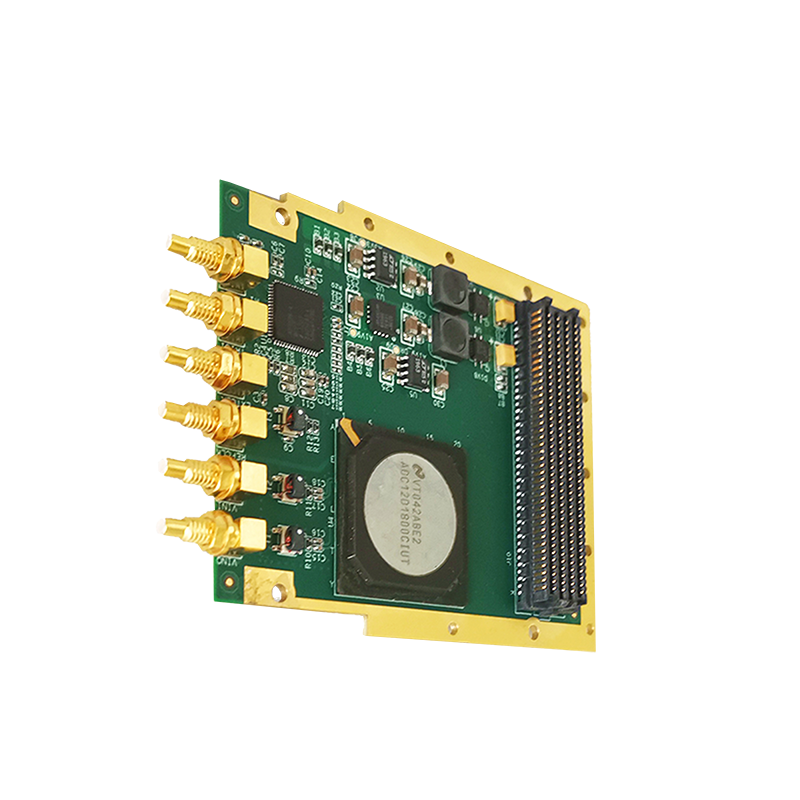

产品简介

QT7132是一款高分辨率、高采样率ADC FMC子板。它提供2路12位1.6GS/s或1路3.2GS/sA/D通道，全功率带宽可达2.8GHz。本产品是基于TI公司ADC12D1600模数转换芯片而设计。板卡支持2路触发输入/输出通道；时钟模式支持内部参考时钟、外部参考时钟和外部采样时钟输入等多种模式。

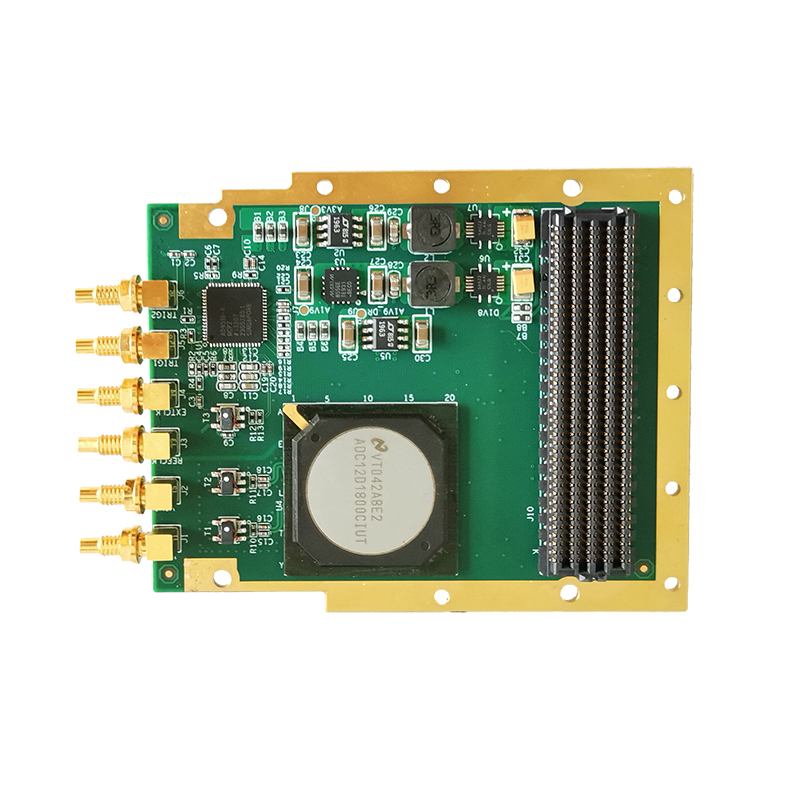

QT7132板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面板I/O装配了6个SSMC同轴连接器。QT7132支持导冷结构，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。

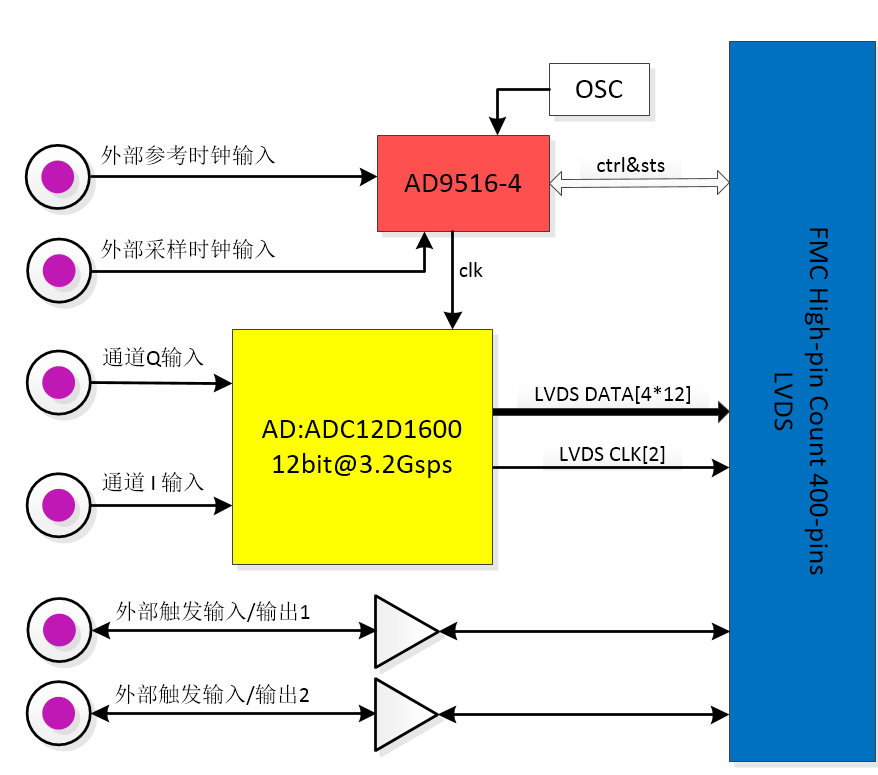

系统框图

技术规格

—— 6个SSMC的连接器，其中2个分别为模拟信号输入1(INQ)和模拟信号输入2(INI)；2个是外部触发输入/输出信号（TG1和TG2）；一个为外部参考时钟输入（RCK）；一个是外部采样时钟输入(CLK)

—— 采样频率：12bit，2通道1.6GS/s或1通道3.2GS/s。

—— 带宽：全功率带宽2.8GHz。

—— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性。

—— 散热方式：导冷。

—— AC耦合输入。

—— 时钟选择灵活：内部时钟、外部时钟选择可由载板控制。

—— HPC高引脚数连接器。

—— 工作温度：商业级0℃～+70℃，工业级-40℃～+85℃。

应用领域

—— 软件无线电

—— 宽带MIMO应用

—— 数字波束成形

—— （雷达 / 声纳）电子战

—— 物理实验

—— 信号智能

—— 航空航天和测试仪器
