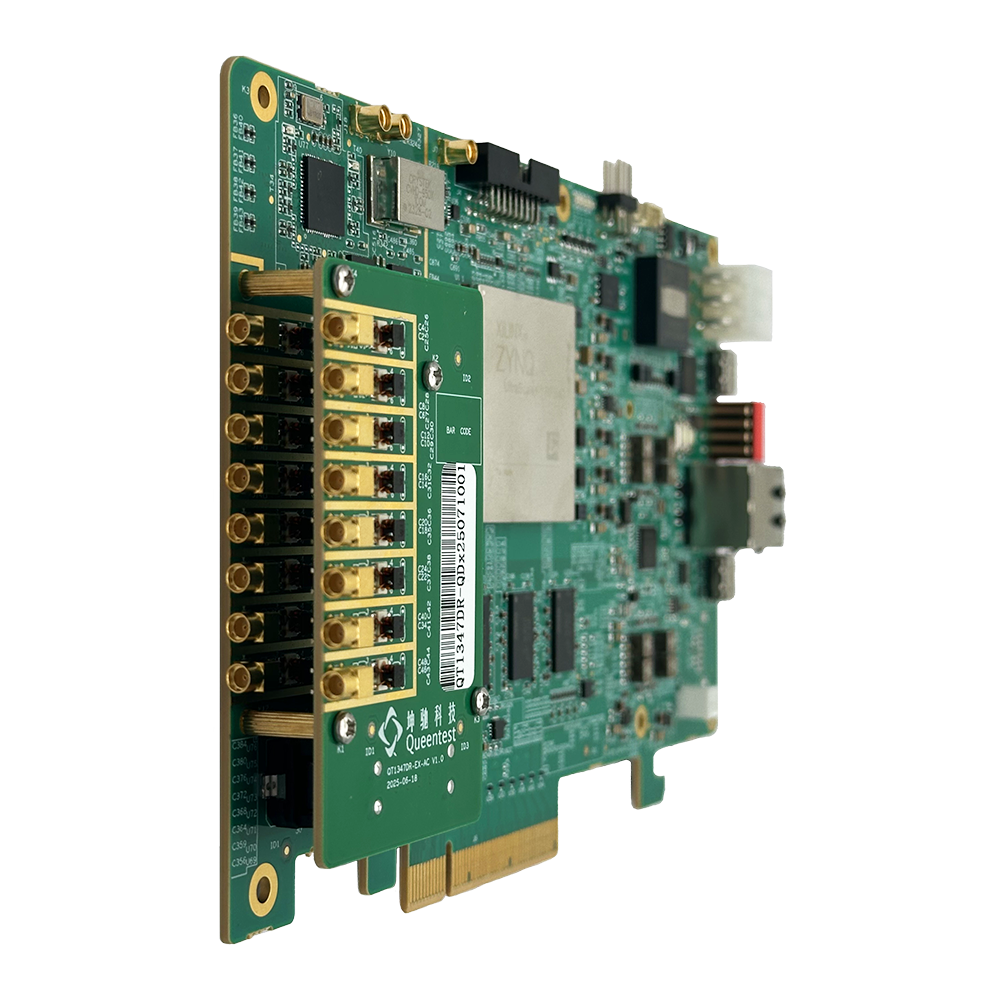

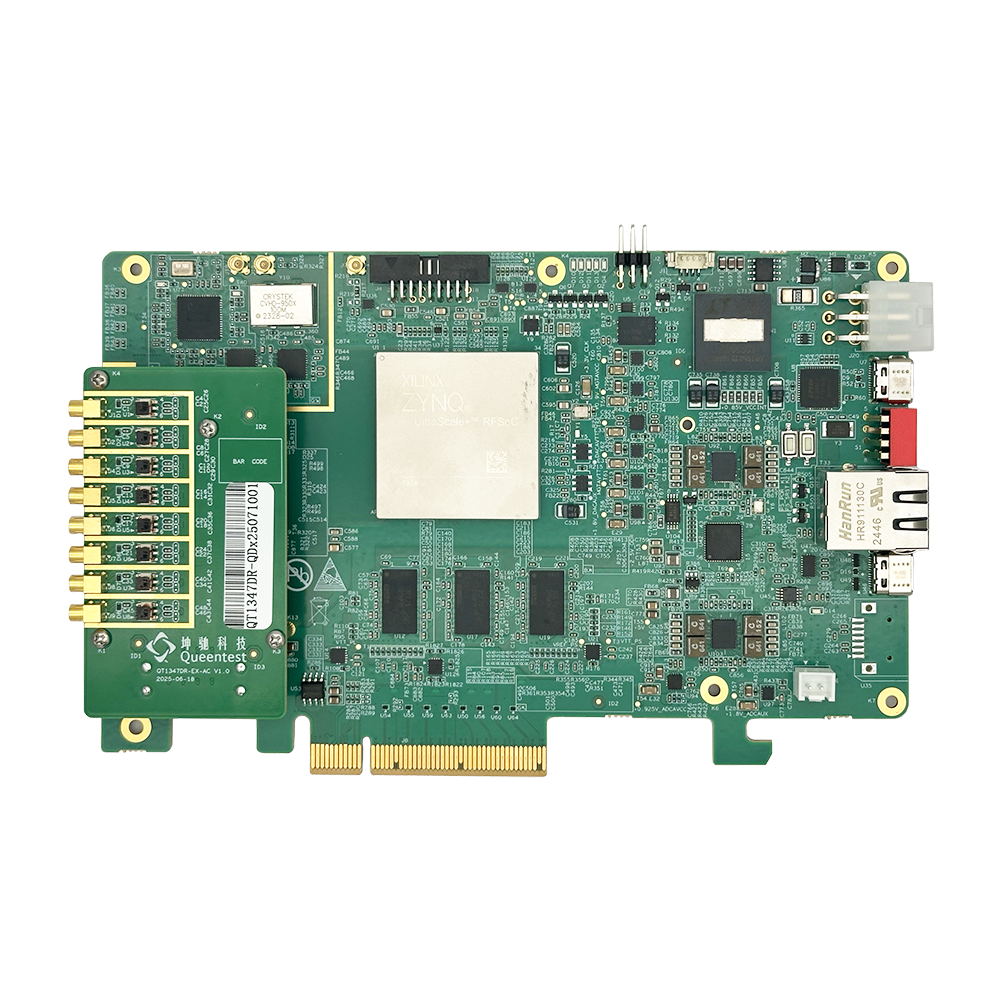

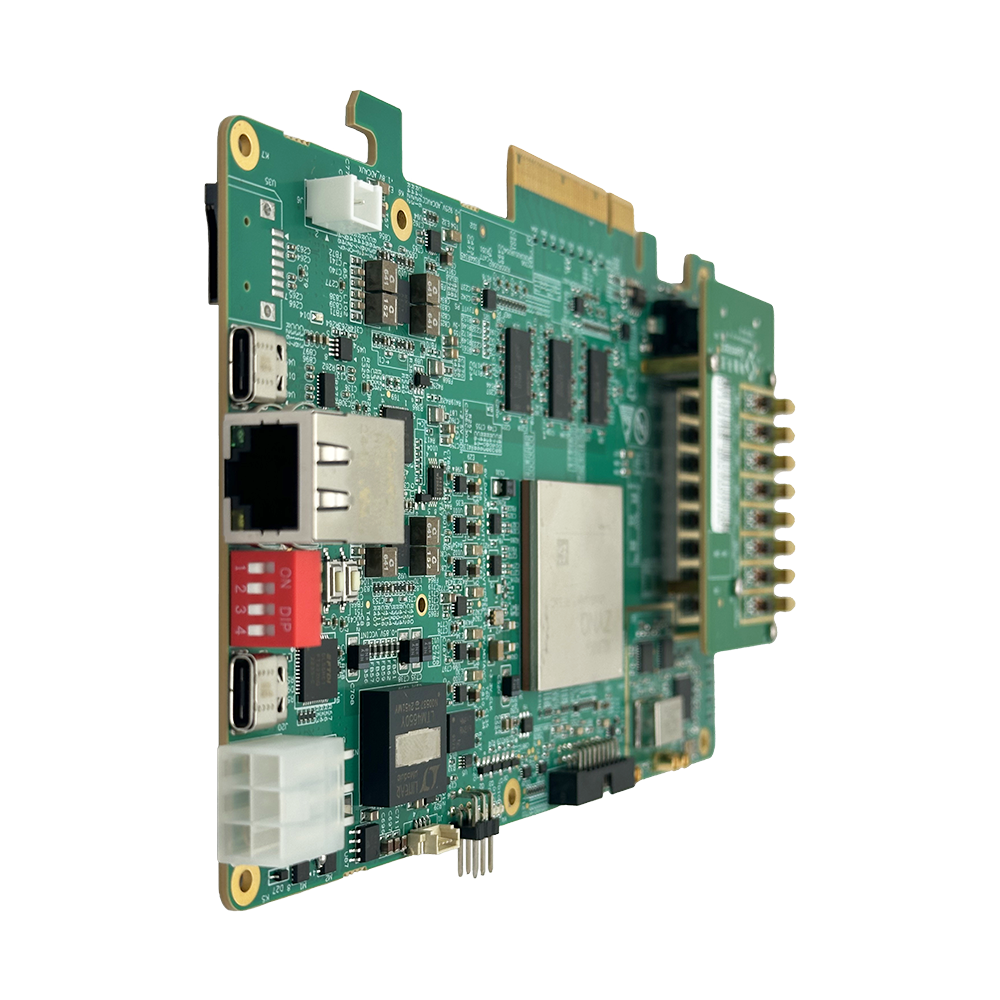

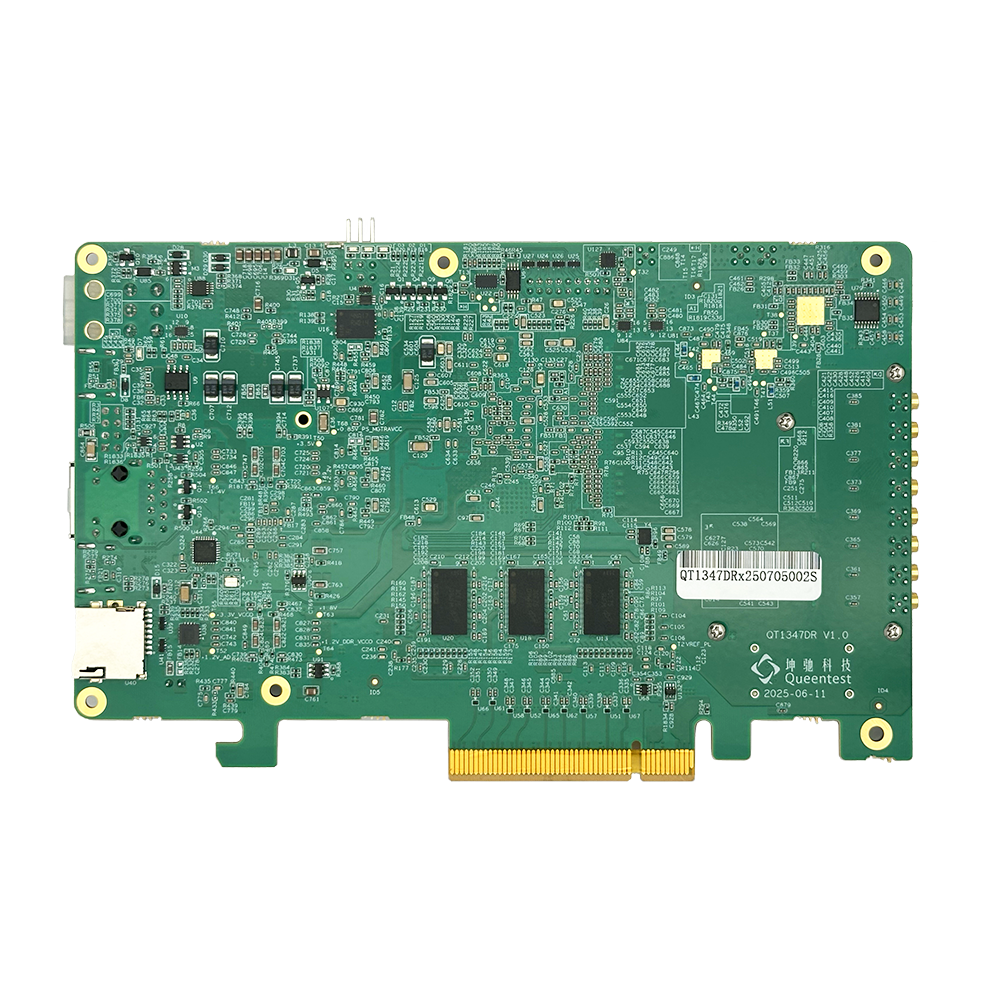

简介

QT1347DR是一款基于PCIe架构的多通道射频收发卡。板卡选用高性价比的Xilinx的Zynq UltraScale+ RFSoC系列中XCZU47DR-FFVE1156作为处理芯片（（管脚可以兼容XCZU48DR-FFVE1156，主要差别在有无FEC（信道纠错编解码）），其PS端搭配一组4颗16bit的DDR4颗粒，总容量达到4GB；PL端搭配一组2颗16bit的DDR4颗粒，总容量达到2GB。载板直接支持8通道AC耦合的14bit 9.85GS/s的DA采样输出，预留有高速信号接口，可适配DC或者AC耦合的8通道14bit 5GS/s的AD输入子卡。板卡同时还支持外部触发信号、外部参考时钟和外部同步时钟输入3个独立接口，通过PCIe 4.0 x8高速接口与上位机互联互通。

技术规格

• 载板8个MMCX接口，支持8路14bit，9.85GS/s模拟信号输出，AC耦合；

• 子卡8个MMCX接口，支持8路14bit，5GS/s模拟信号输入，AC/DC耦合可选；

• 主芯片XCZU47DR-FFVE1156（管脚兼容XCZU48DR-FFVE11561）；

• PS端搭配一组4颗16bit的DDR4颗粒；PL端搭配一组2颗16bit的DDR4颗粒，总容量达到6GB；

• 支持外部触发信号、外部参考时钟和外部同步时钟输入3个独立接口；

• 支持一个SATA接口，一个RJ45千兆网口，一个USB3.0接口，一个SD卡接口，一个TYPE-C形式的JTAG调试口以及一个6pin的外部电源输入口；

• 板载温度传感器电路，支持温度监控；

• 2颗512Mb 4bit的QSPI Flash并成一个8bit的SPI Flash存储；

• 一个2x9的牛角座可支持13路标准GPIO信号；

• 一个6pin单排针，可支持PS和PL的各一路UART信号；

• 一组PCIe 4.0 x 8金手指形态的高速接口；

• 金手指供电，也支持外置12V电源供电；
