产品简介

坤驰科技自主研发的QT20136是一款同时支持交流耦合与双极性宽带信号输入的高精度高速数据采集卡，它提供4路14位1.0GS/s A/D通道，全功率模拟带宽（-3 dB）2GHz。板载FPGA具备实时信号处理能力，可以进行特定功能的实时信号处理，采用小巧化嵌入设计，这些特性使QT20136成为中频信号采集、雷达、复杂电磁环境及无线频谱应用领域进行信号采集和分析的理想工具。QT20136提供快速的以太网/光纤数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡。

QT20136搭配坤驰科技的上位机可视化软件，通过上位机软件实现对板卡的操作，可通过上位机软件的频域图和瀑布图动态进行频谱分析，对于有二次开发需求的用户，提供多种语言的二次开发接口及板卡控制参考例程。

技术规格

——4通道采集

——1GS/s采样率

——14bit垂直分辨率

——模拟输入带宽（-3 dB）：2GHz

——输入阻抗：50 Ohm

——交流耦合

——全量程输入电压：1460mVpp~1940mVpp 可编程，典型值1580mVpp

应用领域

——中频信号采集

——卫星信号采集

——雷达信号采集

——电子对抗

——宽带信号侦查

客户价值

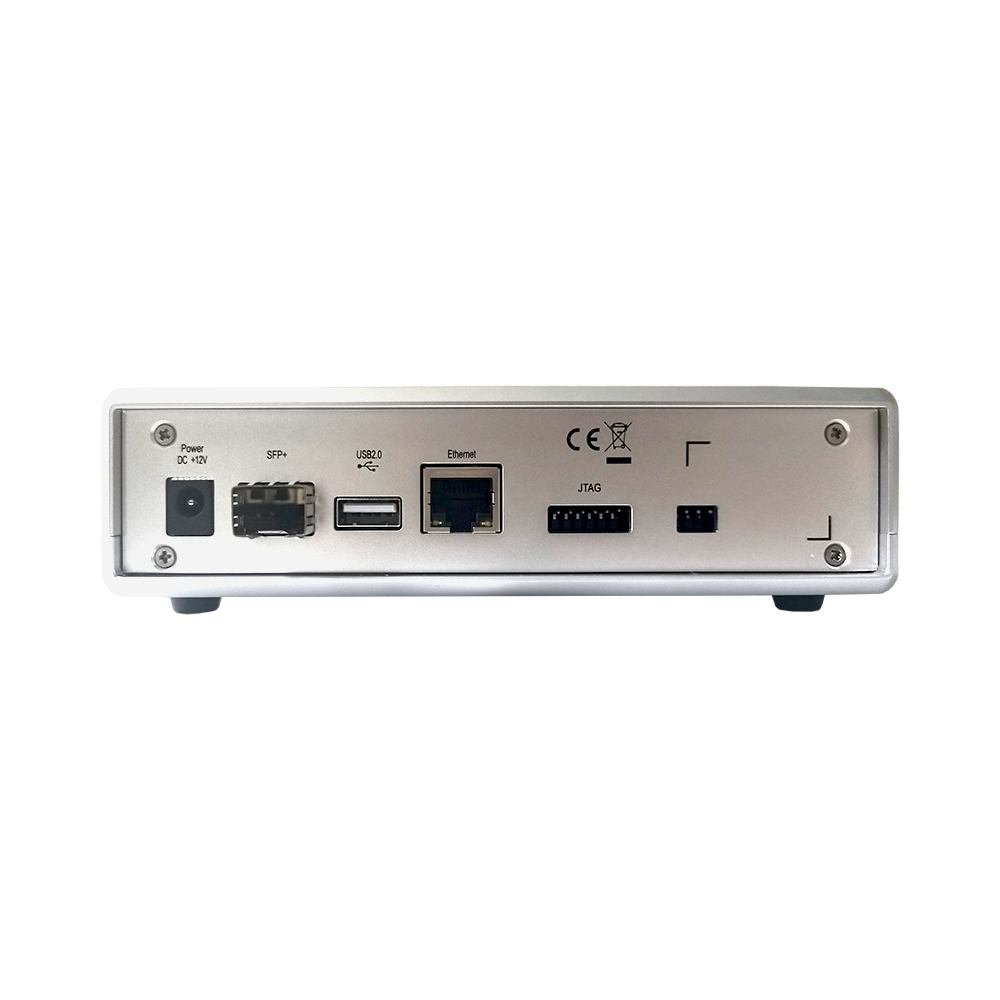

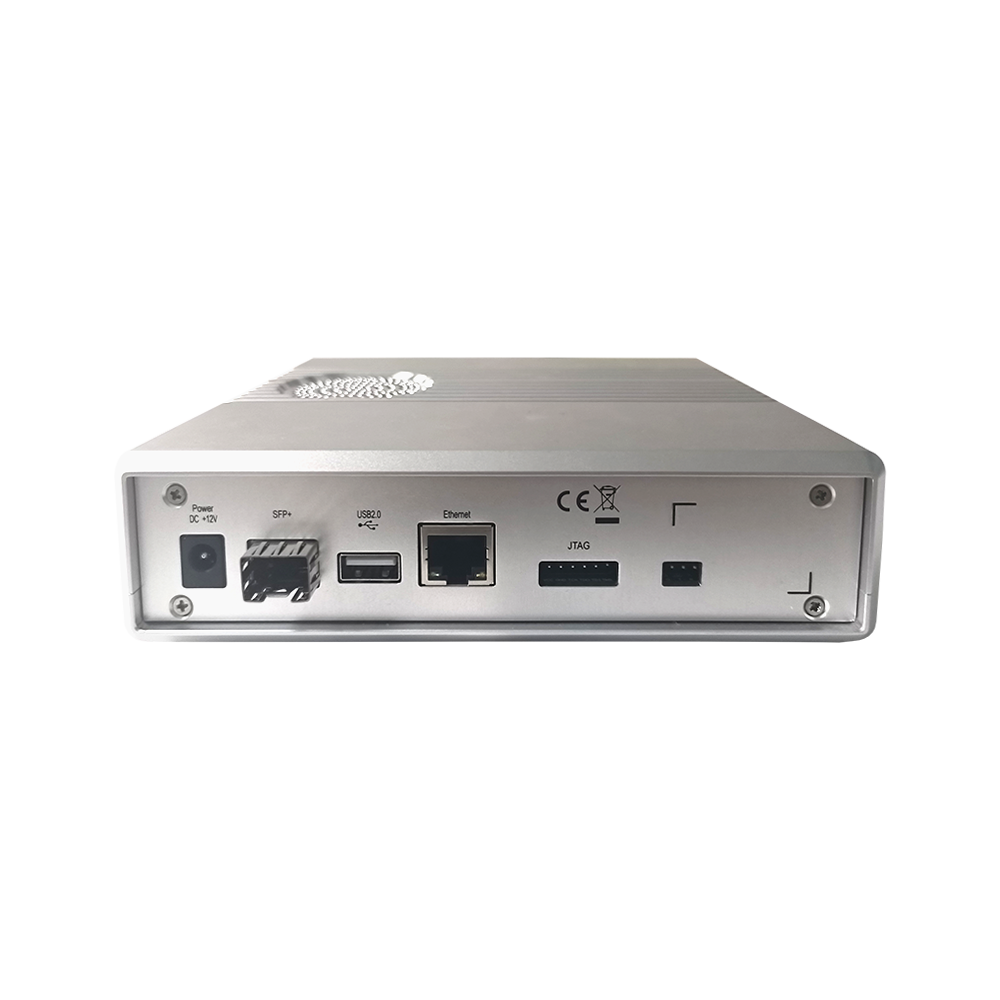

——通过千兆以太网/或光纤进行数据传输

——高动态范围

——灵活的配置方案

——大容量板载存储器

——缩短开发时间，加快上市速度

——可定制开发的高级触发功能

——可集成满足OEM领域应用的实时信号处理模块：累加平均、峰值检测、FFT等

软件支持

设备驱动

QT20136提供64位驱动程序。

Windows支持Windows 10，Windows11，Windows Server 2019等主流版本。

Linux系统支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系统以及国产化系统。

采集控制软件

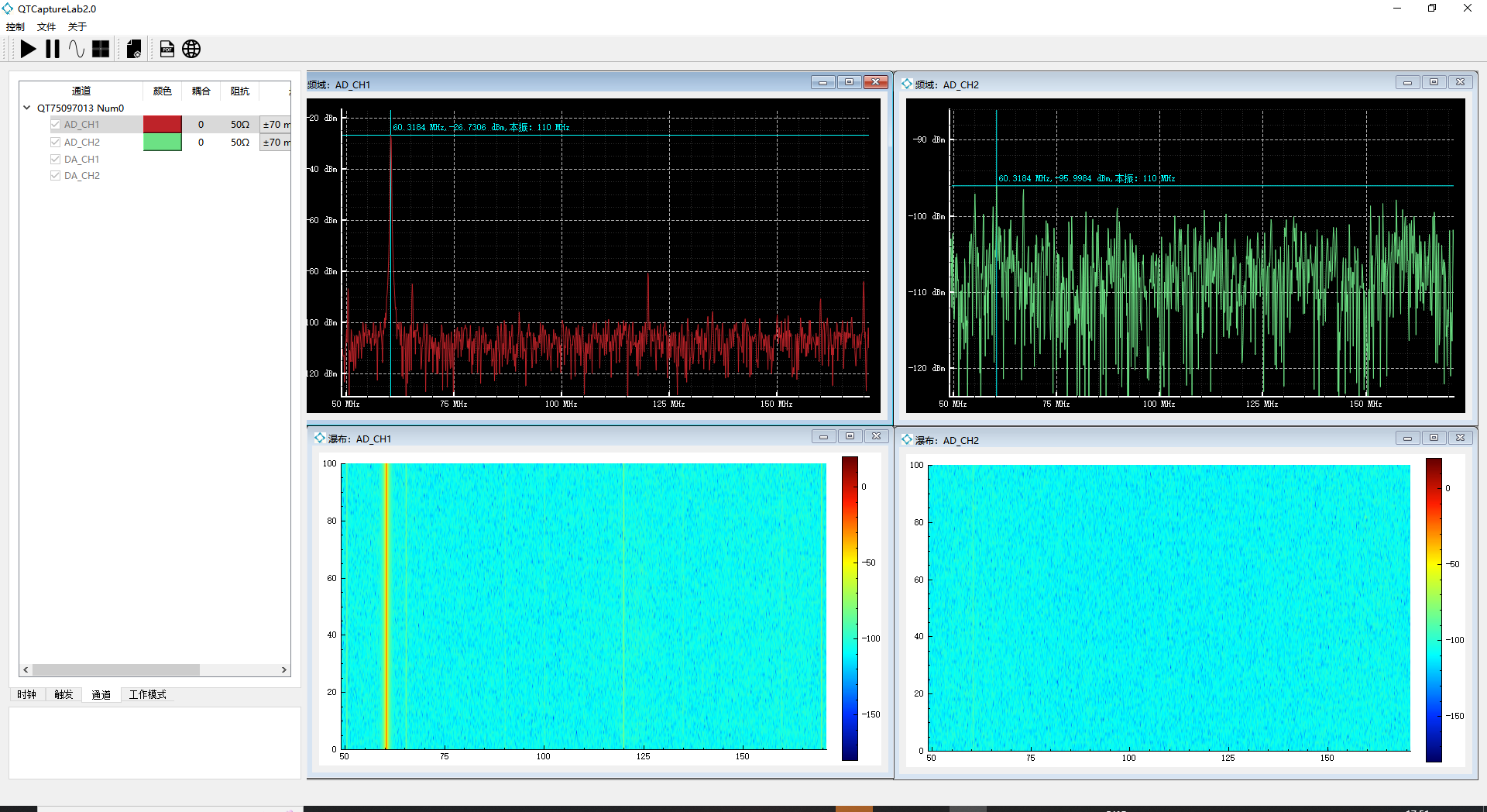

QT Spectrum Analyzer是一款功能强大而直观的数据采集和播放软件，用于查看、记录和处理采集的信号，不需要进行代码编程，易于设置和操作采集卡。一个易于使用的选择菜单允许完全控制硬件设置，QT Spectrum Analyzer支持文件操作、数据处理和频域图、瀑布图显示。在不需要编程的情况下，可以进行数据采集和播放的任务。

软件开发包（SDK）

QT20136提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及例程参考，能够快速的将板卡功能集成到具体应用场景系统中。

开发语言支持C/C++、C#、Python、Matlab等主流开发语言，支持Visual Studio、Visual Code 、QT Creator等多种开发环境。
