简介

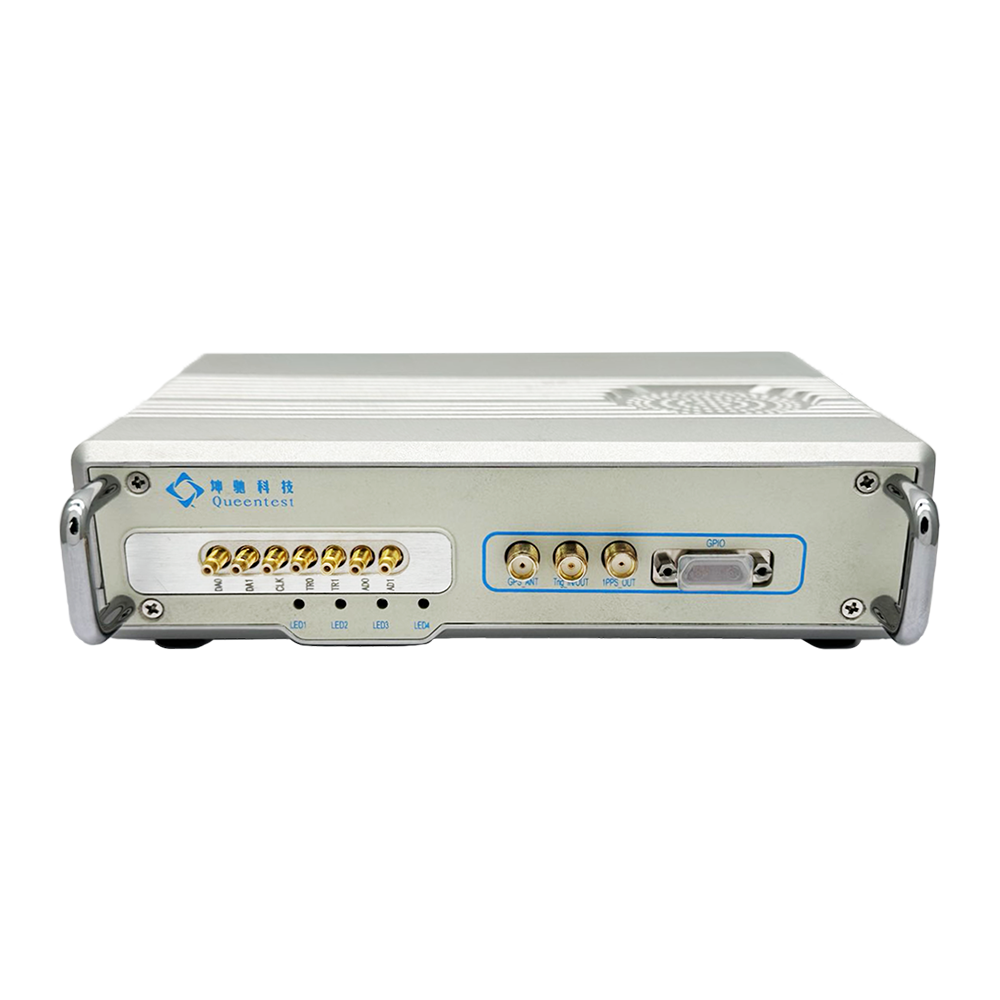

坤驰科技自主研发的QT20350LDC高速采集卡是一款支持直流耦合的高精度高速采集播放卡，它具有2通道、16bit分辨率、250MSPS采集和2通道、16bit分辨率500MSPS播放功能。板载FPGA具备实时信号处理能力，可以进行累加平均等信号处理，这些特性使QT20350LDC成为光纤传感、激光雷达、光电等应用领域进行信号采集的易用工具。QT20350LDC提供快速的千兆以太网数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，也便于嵌入进用户系统。

技术规格

●支持2通道采集，2通道播放

●采集16bit垂直分辨率，播放16bit垂直分辨率

●250MSPS采样速率，500MSPS播放速率（基带采样率125MSPS）

●采集模拟带宽：DC~95MHz，增益平坦度±1.5dB

●播放模拟带宽：60MHz（基带采样率125MSPS），增益平坦度±2.4dB

●支持DC耦合，50Ω阻抗输入

●满量程输入幅度：2.5Vpp@10MHz

●满量程输出幅度：870mVpp@10MHz

●支持内部时钟、外部参考时钟、外部采样时钟输入

●支持软件触发、内部脉冲触发、外部脉冲触发、通道触发功能

●PL侧1GB板载内存，PS侧1GB内存

●千兆以太网数据传输接口，连续传输率约为65MB/s

●FPGA定制应用，支持FPGA二次开发

●12V直流电源供电

应用领域

●各类光电应用：激光雷达、光纤传感

●超声成像/NDT

●雷电监测

●医疗成像

●半导体测试

●ATE测试

●瞬态信号采集

软件支持

采集控制软件

QT Signal View是一款操作简单、界面简洁的数字化仪上位机软件，用于查看、记录和处 理采集的信号。QT Signal View可以在不需要代码编程的情况下立即开始信号采集播放任务。 在将硬件设置以简洁直观的形式呈现出来的前提下，QT Signal View还具备信号采集、数据处 理、波形显示、文件存储、文件导出、播放数据源切换及数据导入绘图等功能。除此之外， QT Signal View还通过快速处理计算出ADC信号的各项指标性能，显示在上位机软件的信息页面。

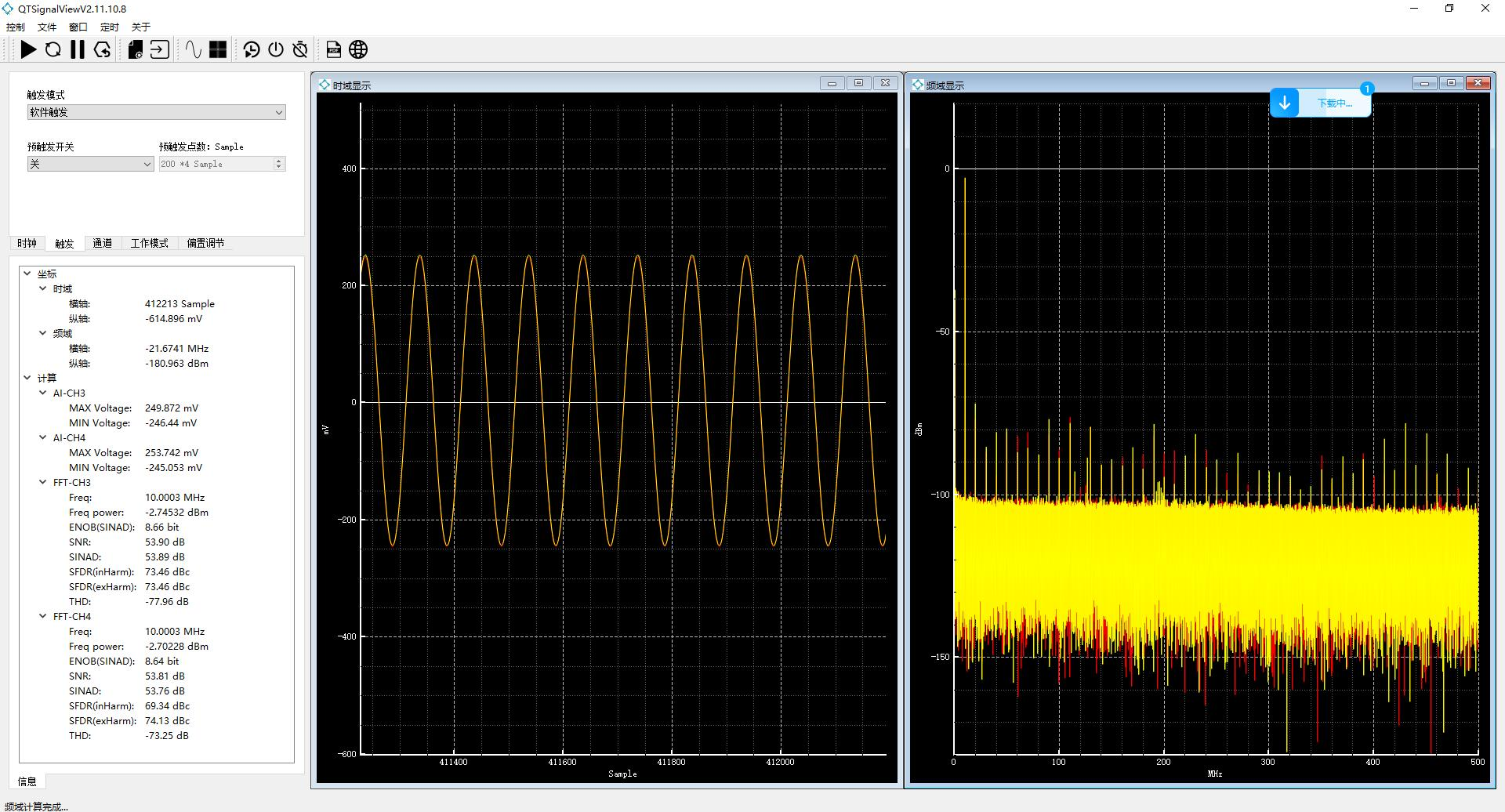

QT Signal View界面

软件开发包（SDK）

QT20350LDC具备C/C++开发包，提供二次开发接口，通过软件编程实现对板卡功能的操 作，提供开发接口文档说明以及C/C++的例程参考，能够快速的将板卡功能集成到具体应用场 景的系统中。 同时支持C#，Python、MATLAB，LabVIEW，Java，Rust，Julia等多种语言例程定制开发， 开发人员使用对应开发语言能够快速掌握并集成到应用软件中。
