简介

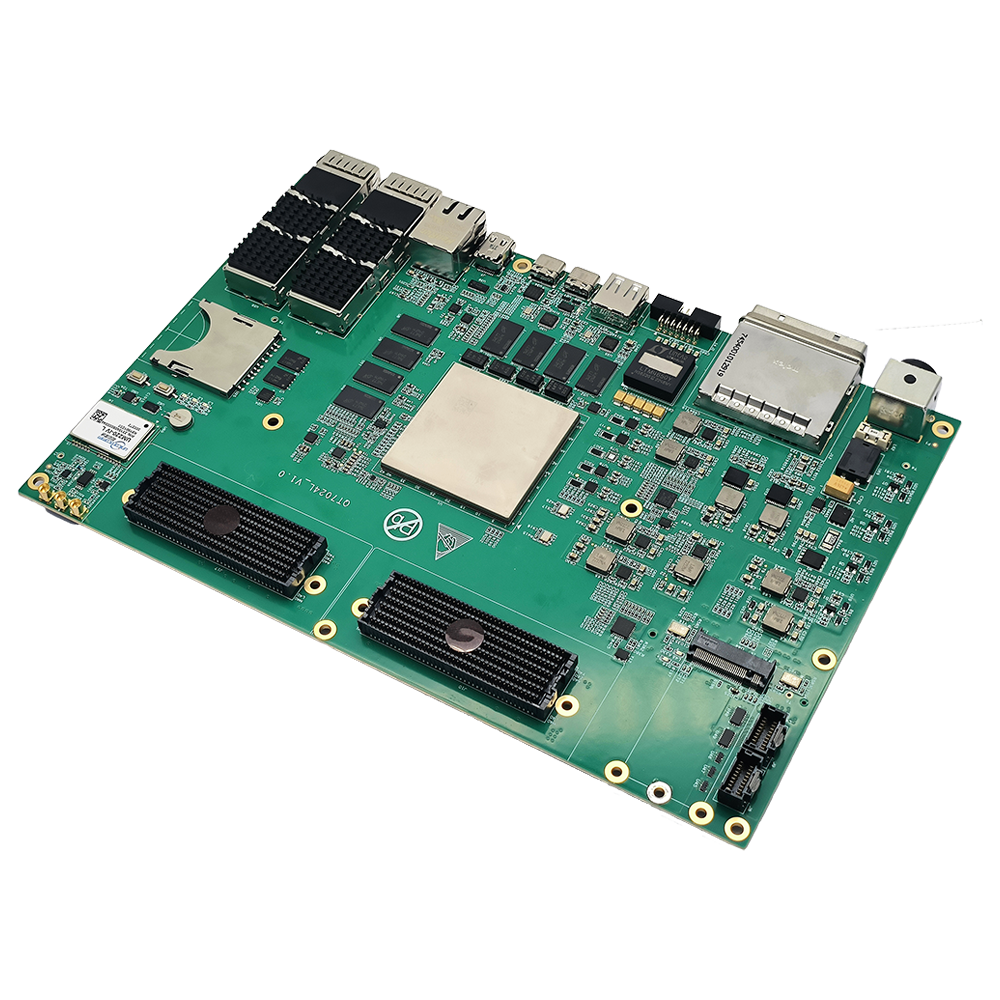

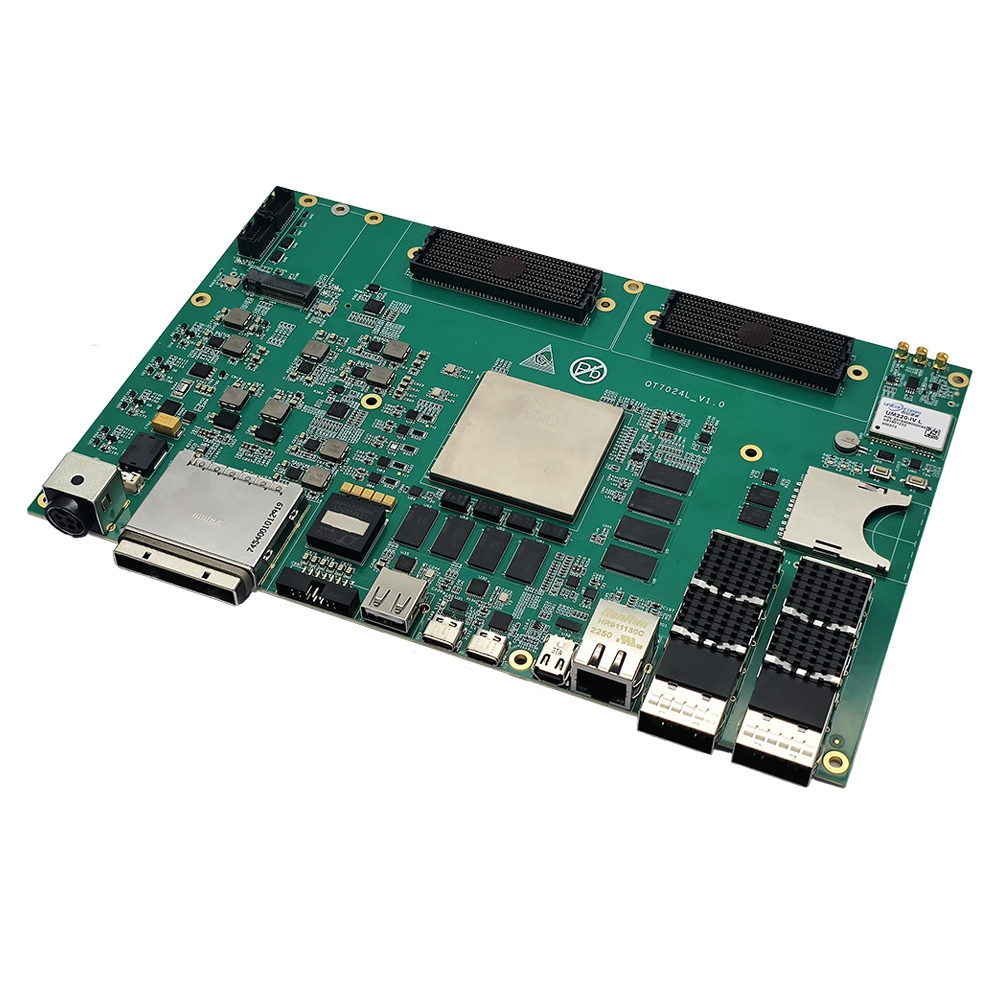

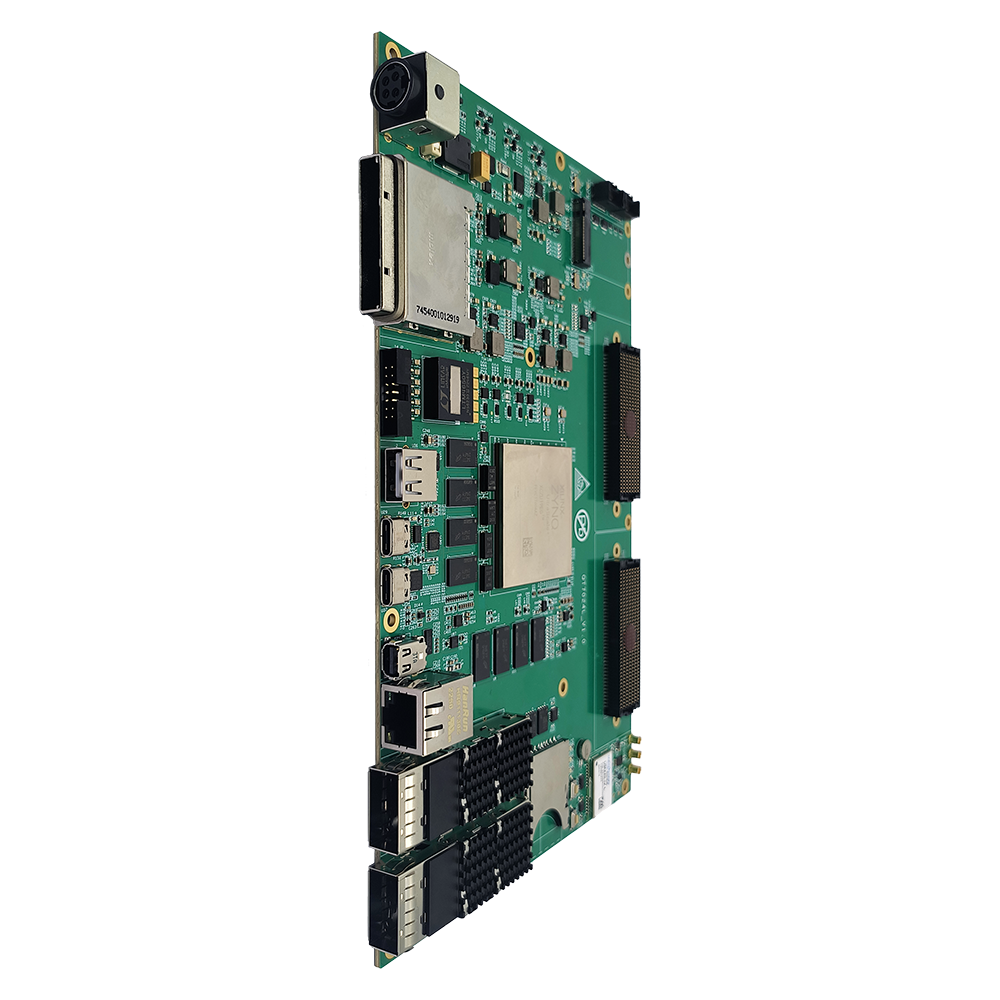

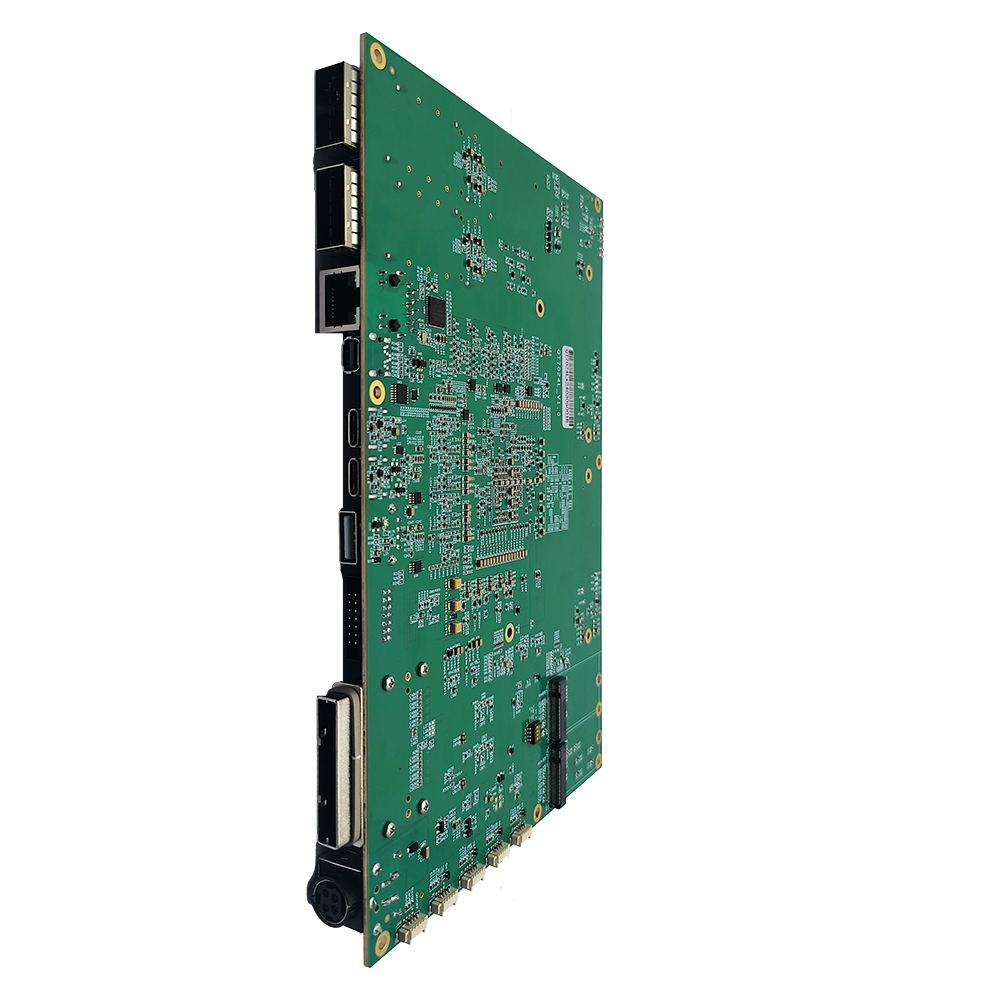

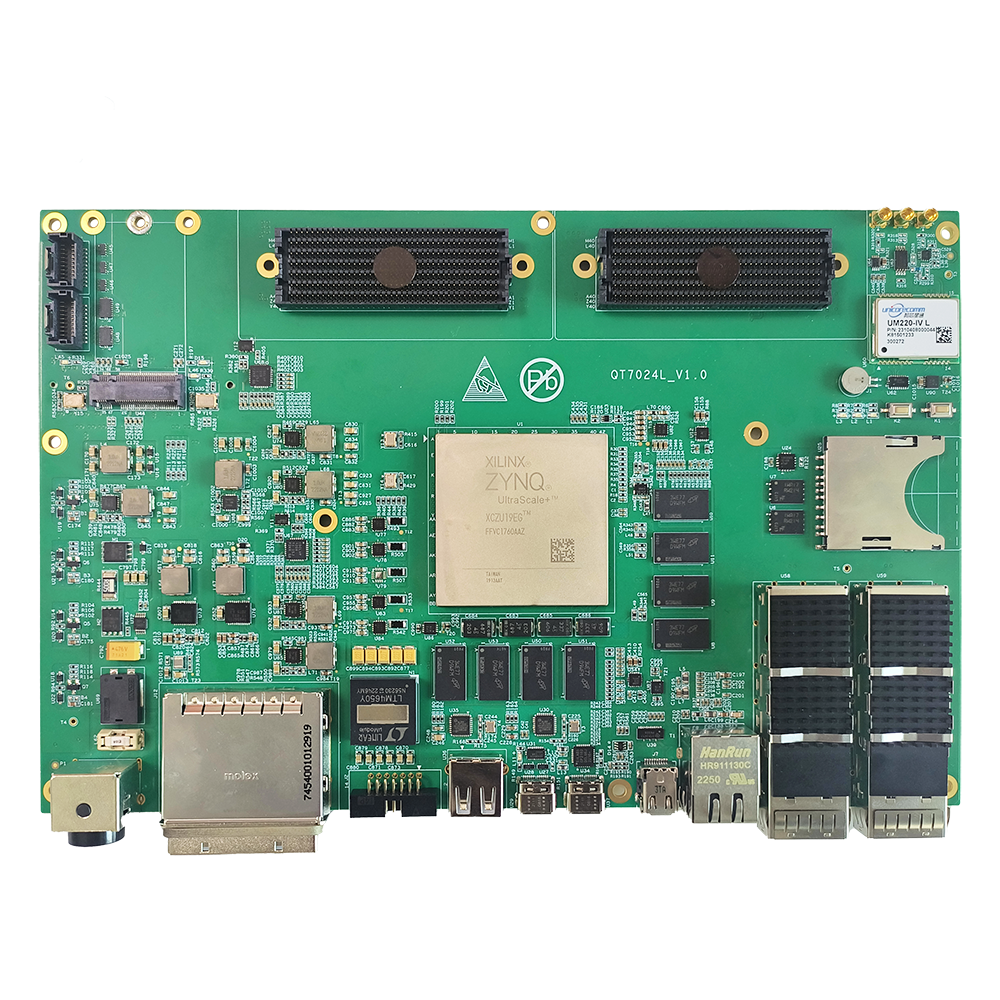

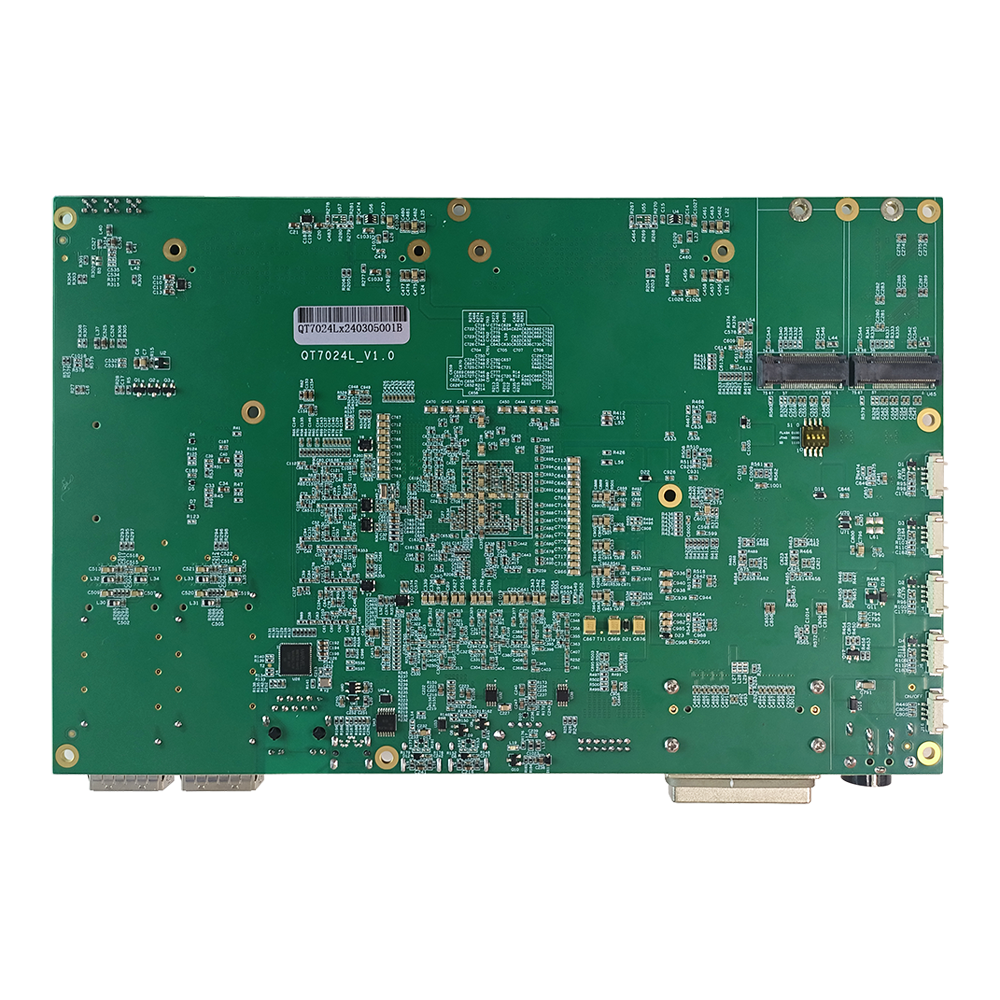

QT7024L板卡是一款高性能的FMC载板。板载2个HSPC形式的FMC+连接器。主控芯片选用了1片Zynq UltraScale+ MPSoC系列家族中的XCZU19EG-FFVC1760芯片。其PS和PL各搭配了1组每组4颗16bit 1GB的DDR4的SDRAM，PS端还搭配了2颗512Mb的SPI Flash。板卡还支持其他丰富的各种接口，比如一个M.2形式SATA接口，两个M.2形式的NVME接口，一个标准 SD卡槽，一个标准RJ45的千兆网口，一个USB3.0转UART接口，1个2*7Pin的JTAG下载口，3个MMCX连接器，一个USB3.0接口，一个USB2.0接口，一个Mini DP输出口。2个QSFP28（ZQSFP+）的光纤口，2个可支持多种GPIO信号的2*10接口。还有一个高速信号扩展口，可以支持x8的PCIe 3.0协议，SRIO或者AURORA协议。

技术规格

l FPGA主芯片可根据需要灵活选择19EG、17EG或者11EG等FFVC1760封装的型号；

l 提供2路FMC+标准（VITA 57.4）子卡接口；

l PS和PL各搭配1组每组4颗16bit 1GB的DDR4的SDRAM，PS端还搭配了2颗512Mb的SPI Flash；

l 板载1个M.2形式的SATA存储接口，长度支持2242/2260/2280/ 22110；

l 板载2个M.2形式的NVME存储接口，长度支持2242/2260/2280；

l 板载2个2*10对外接口，1个支持6路LVDS信号，1个支持6路PS IO + PL GPIO 3.3V标准的GPIO；

l 板载1个标准 SD接口；

l 支持1个USB3.0转UART串口通信；

l 支持1个2*7Pin的JTAG调试口；

l 板载1个RJ45千兆网口；

l 1个USB3.0接口；

l 1个USB2.0接口；

l 1个DP接口；

l 支持2个QSFP+的光纤接口；

l 3个MMCX形式的连接器，其中1个为RF信号输入口，1个为PPS输出口，一个普通IO口也可作为PPS输入；

l 板载一个能支持PCIe3.0 x8的高速扩展口；

l 12V直流供电接口；

l 支持风扇转速控制和温度检测功能；

l 通用驱动库及开发程序包，支持多种操作系统；
