简介

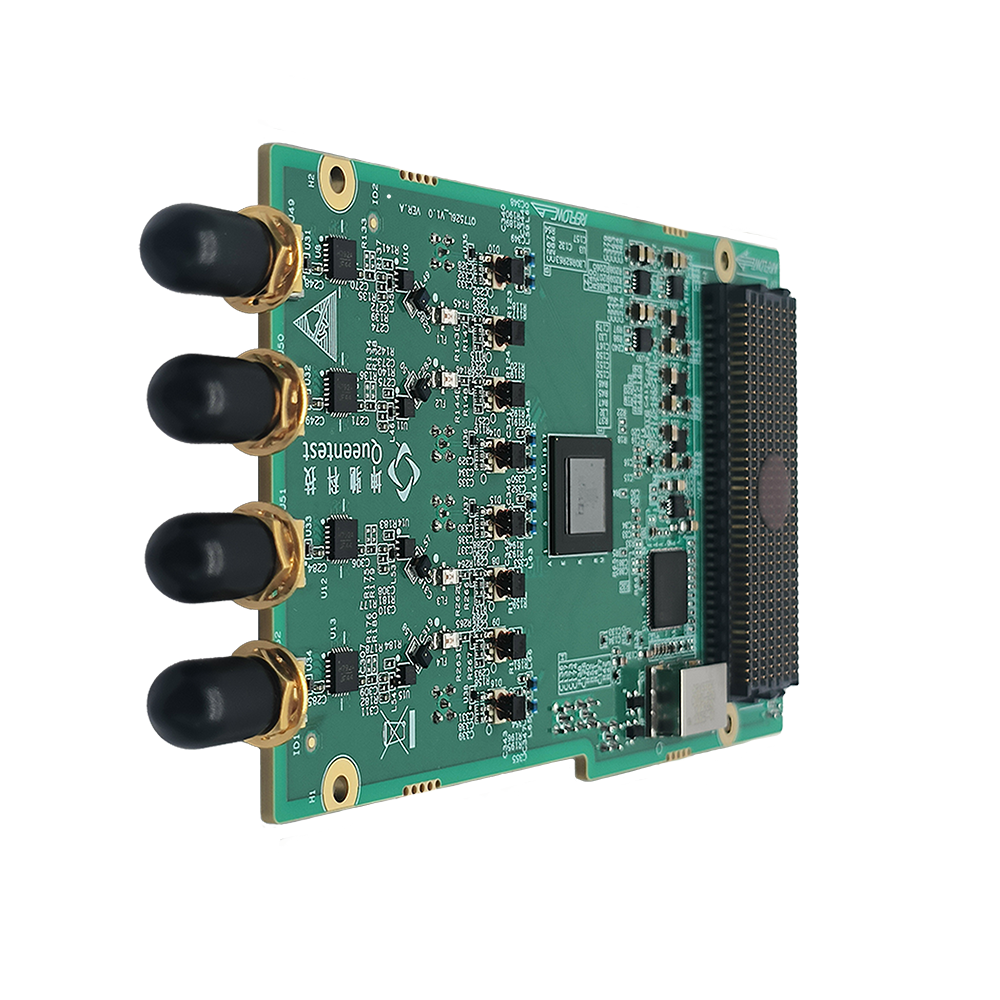

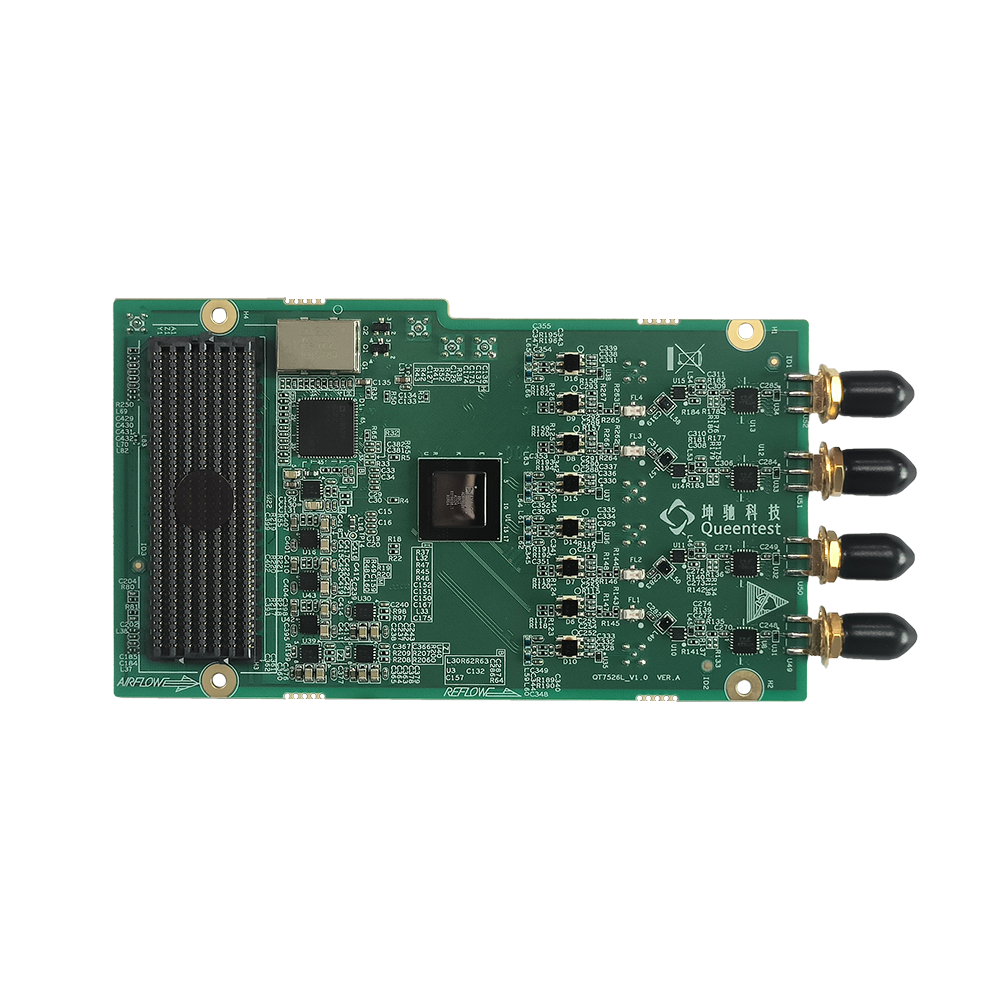

QT7526L是一款基于ADRV9026BBCZ芯片的高集成度射频收发子卡,提供包含四通道发射器和四通道接收器、集成式频率合成器以及数字信号处理功能的收发方案。支持时分双工(TDD)和FDD(频分双工)应用,可满足3G、4G和5G宏系统和大规模多路输入/输出(MIMO)基站的应用要求。接收路径由四个独立的宽带宽、直接变频(零中频)接收器组成,可在低功耗实现低噪声运行,具有一流的动态范围。
技术规格
l 12个射频同轴连接器,其中4个SMA个为Rx收,4个XSMP为Tx发,1个MMCX为外部触发输入,2个MMCX为外部观测接收通道输入,1个MMCX为参考时钟通道;
l 四发射器和四接收器;
l 双输入共享观察接收器;
l 最大接收器带宽:200 MHz;
l 最大可调谐发射器合成带宽:450 MHz;
l 最大观察接收器带宽:450 MHz;
l 全集成的小数N射频合成器;
l 全集成的时钟合成器;
l 适用于射频 LO 和基带时钟的多芯片相位同步;
l JESD204B/C数据路径接口;
l 调谐范围:75 MHz 至 6000 MHz;
l 适应范围:管脚定义完全符合Vita57.4规范,只是长度稍长;
l 散热方式:风冷;
l 单HSPC连接器;
l 工作温度:商业级0℃~+55℃ ,工业级-20℃~+65℃;
