简介

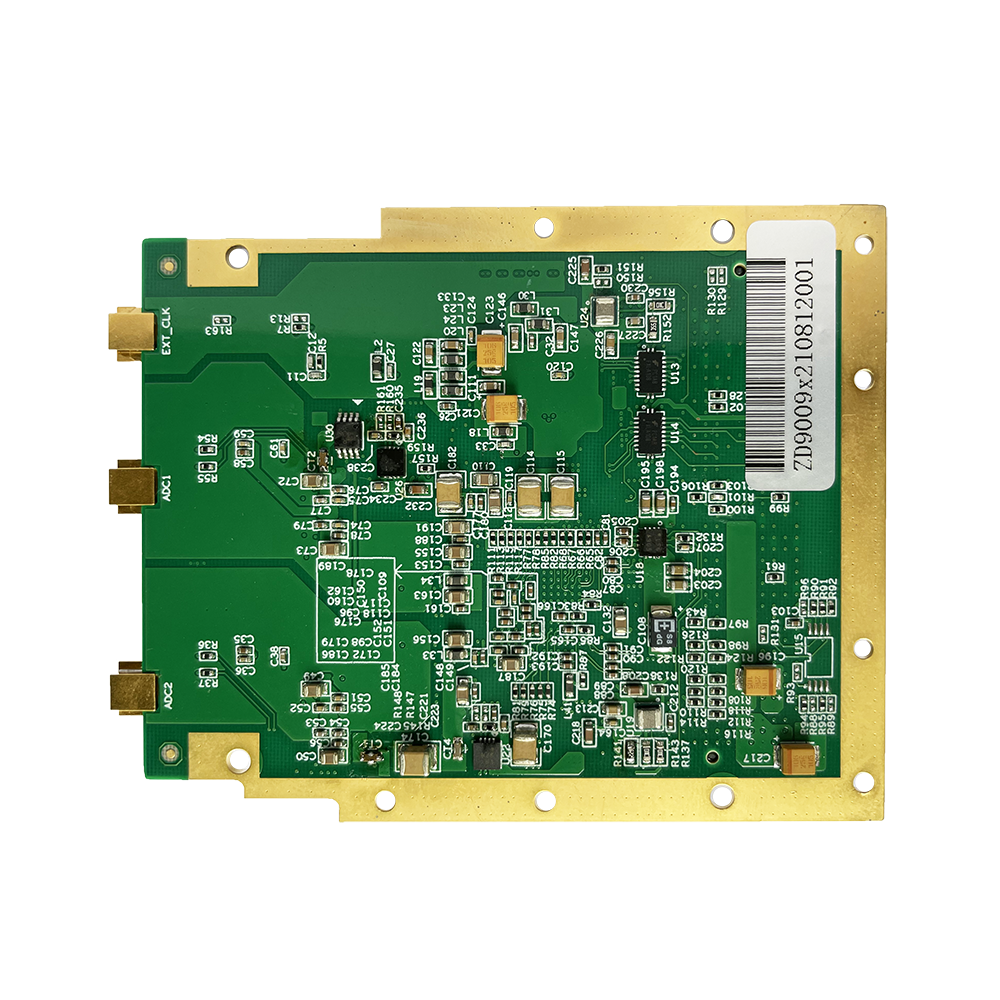

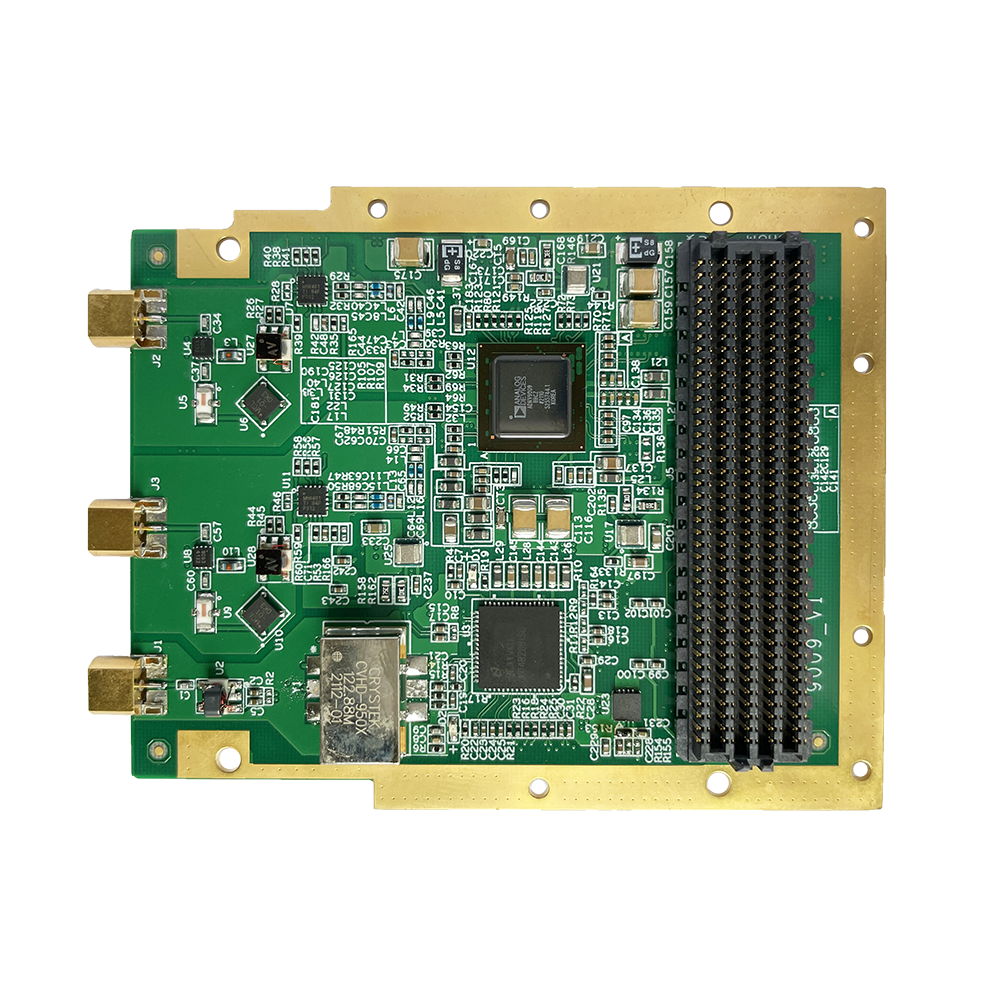

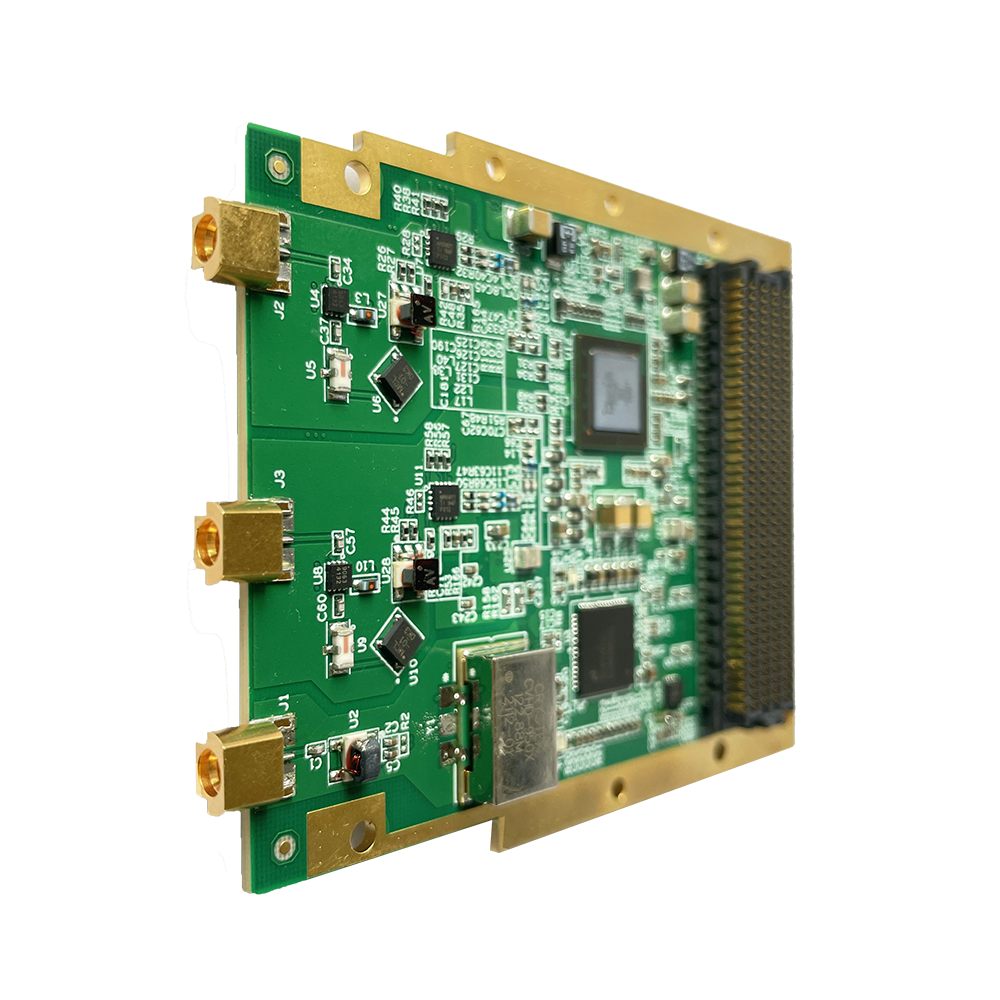

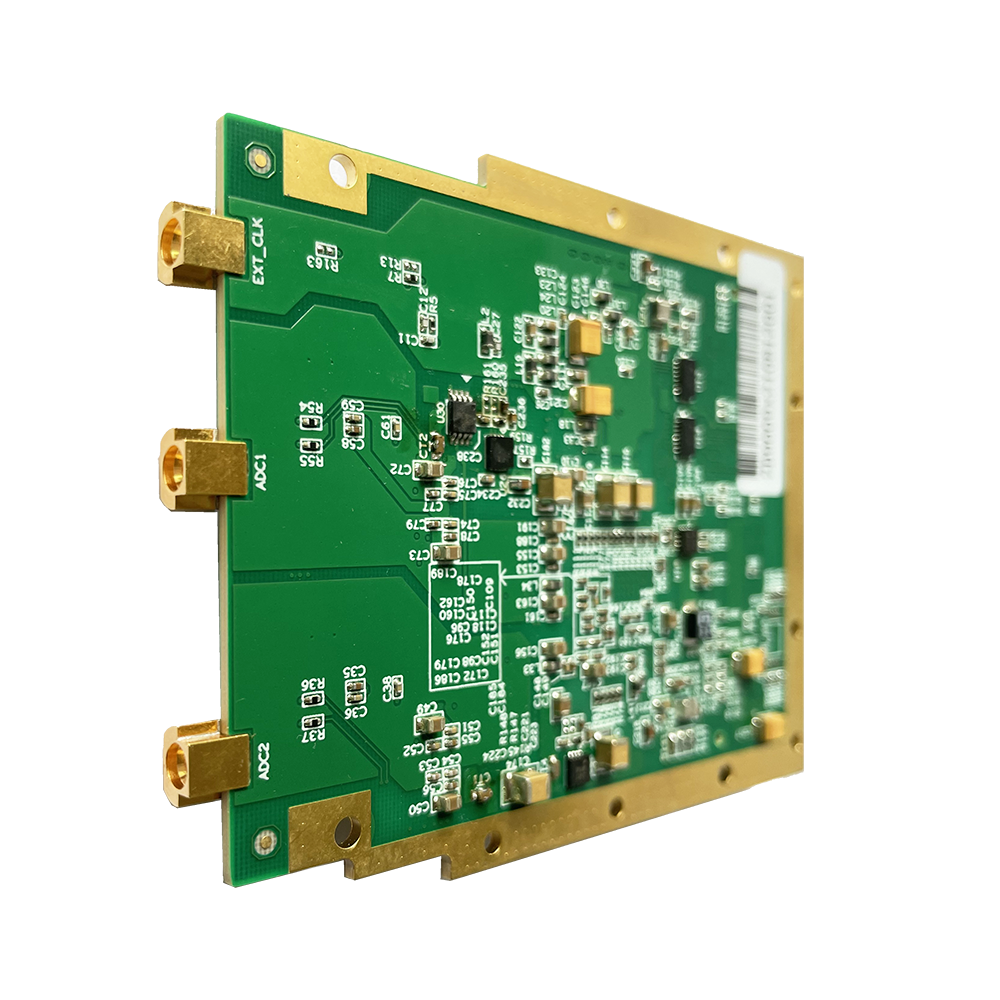

QT7508RF是一款集成RFIC技术和FMC接口的射频模块，频率范围覆盖超过75MHz～6GHz。模块具有两个接收通道，可做为经济高效的实验平台。时钟模式支持板卡内部时钟和板卡外部时钟等多种模式。

主要特征

●模拟输入通道数量：2。

●模拟输入信号频率范围：75MHz～6GHz，可调谐。

●输入电平范围：-125dBm～0dBm。

●支持信号放大：增益60dB，1dB步进。

●噪声系数：17dB/Gmax。

●支持电平控制（手动/自动）。

●ADC芯片1片，AC耦合输入，输入阻抗50欧姆。

●数模转换器

ADC芯片：1片ADRV9008，

ADC分辨率：16bits，

ADC ENOB：10bits，

ADC SFDR：70dB。

●瞬时动态范围：31dB@BW=80MHz。

●采样：2通道，16bit，184.32MHz。

●支持JESD204B信号输出。

●散热方式：风冷。

●时钟：可由载板控制内部时钟、外部时钟。

●工作温度：0℃～+55℃。

●贮存温度：-40℃～+80℃。
