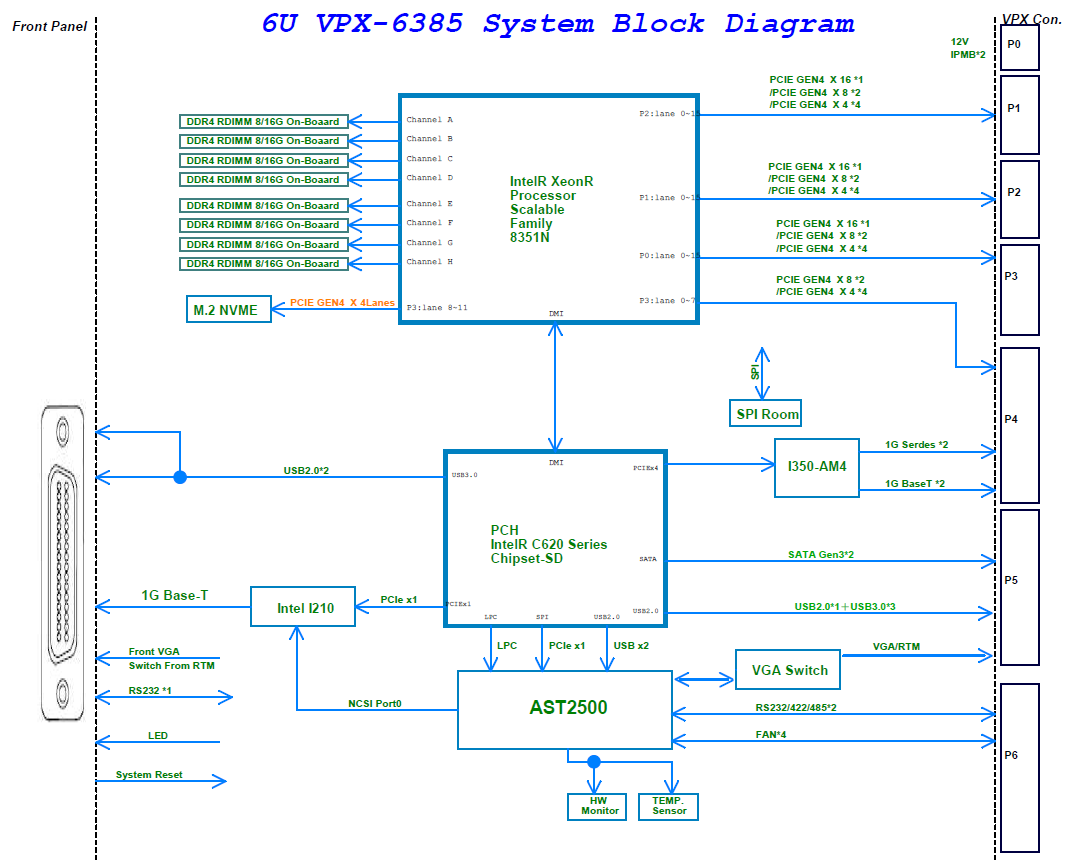

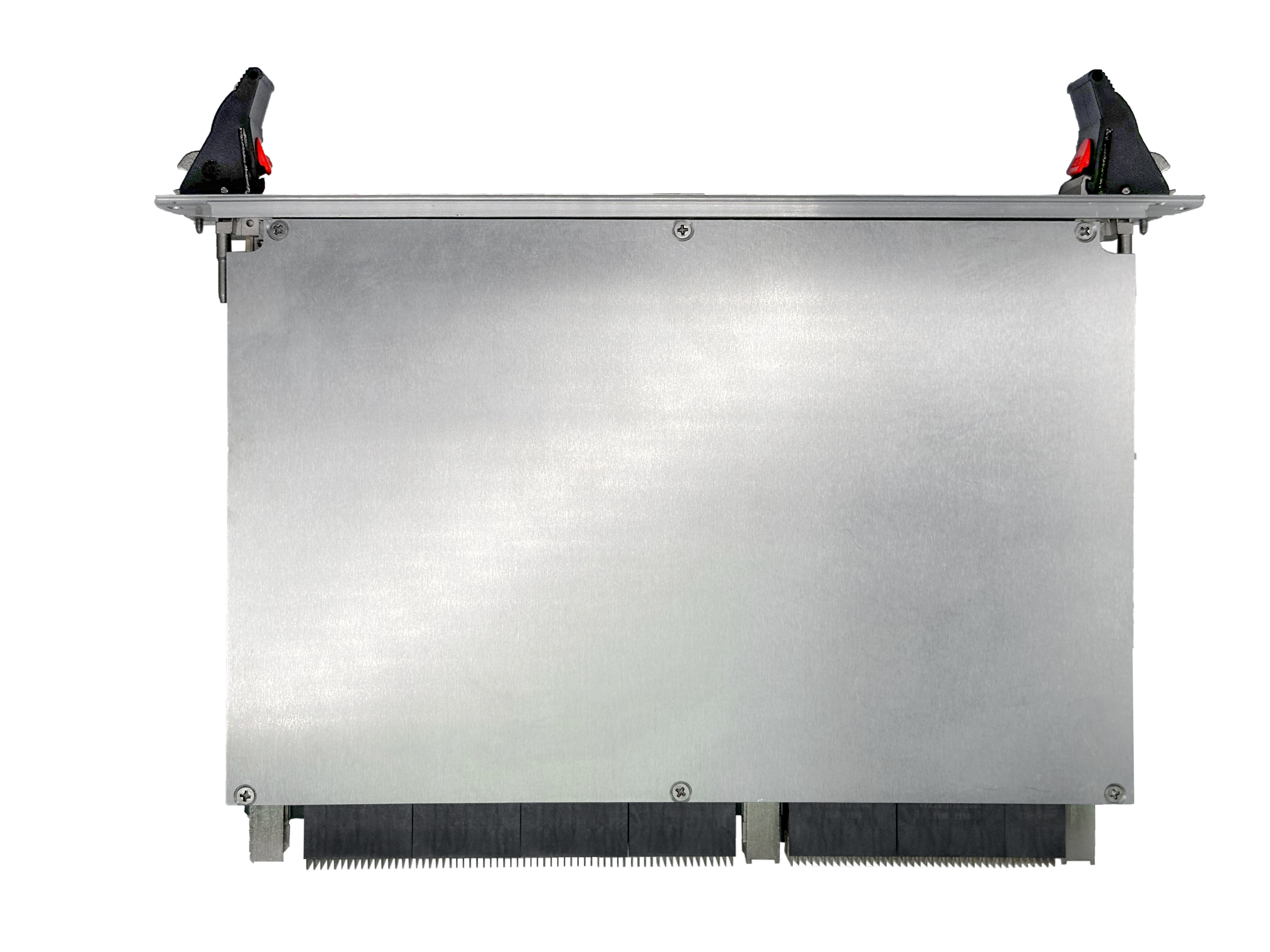

VPX-6385是6U VPX Intel® Xeon® 服务器控制器。默认采用Intel® Xeon® Silver 4316 @ 2.3GHz 20核，40线程高性能处理器，支持VGA显示接口。提供8通道128GB DDR4板载内存。VPX-6385支持56组CPU原生PCIe总线到VPX连接器。
主要性能指标
n 6U VPX，10HP；
n 默认Intel® Xeon® Silver 4316 处理器@2.3GHz，Turbo 3.4GHz，20 Core，30MB Smart Cache，150W TDP；
n ASPEED AST2500 Advanced PCIe Graphics & Remote Management Processor；
n 标配八通道128GB DDR4(内存频率根据CPU自适应)，内存支持ECC；
n AMI® UEFI BIOS, 8MB SPI闪存；
n VPX总线：
P0: 12V POWER SUPLY，2* IPMB,1* SYS_RESET,GA【4:0】物理地址端口，1* PCIe Ref Clock；
P1: 1* PCIe x16 GEN4可拆分成多路X8/X4；
P2: 1* PCIe x16 GEN4可拆分成多路X8/X4；
P3: 1* PCIe x16 GEN4可拆分成多路X8/X4，2* PCIe Ref Clock；
P4: 1* PCIe x8 GEN3可拆分成2路X4，2* Serdes千兆网，2*1000Base-T千兆网；
P5: 3* USB3.0，1* USB2.0，2* SATA3.0，1*VGA，6* PCIe Ref Clock；
P6: 2* RS232/422/485，4* FAN。
n 支持OpenVPX MOD6-PAY-4F1Q2U2T-12.2.1-2规范；
n BMC AST2500集成显卡，最大支持1920 x 1200分辨率；
n Intel® I350AM4 提供2路SerDes与2路Base-T千兆网输出到VPX 连接器；
n CPU输出56组PCIE到VPX连接器；

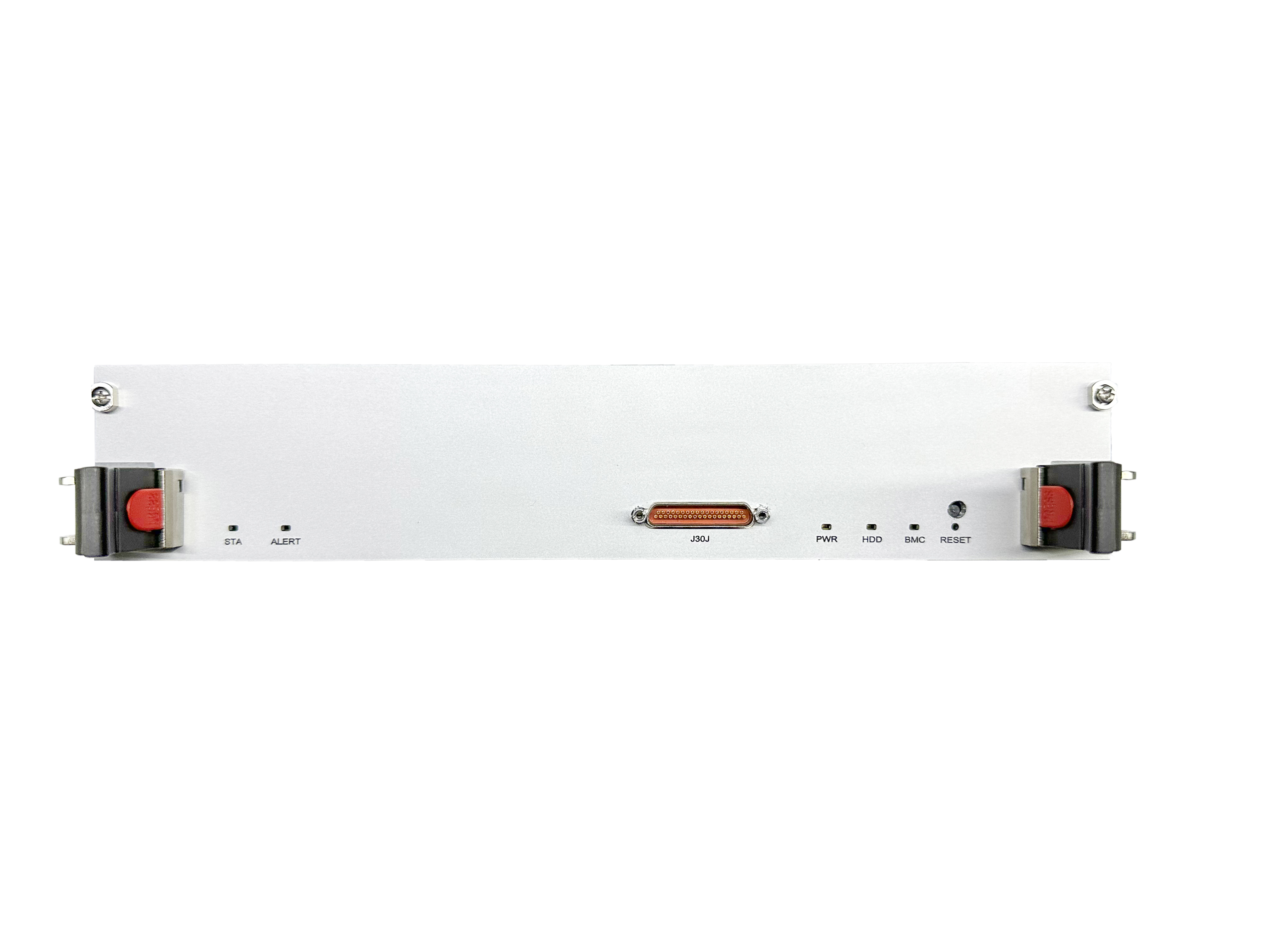

n 前面板J30J支持1个Intel® I210 千兆以太网口，支持远程管理；
n 前面板J30J支持1个VGA模拟显示接口，通过拨码开关选择，可切换至后I/O；
n 前面板J30J支持2个USB 2.0 接口，1个USB 2.0和3个USB3.0（兼容USB2.0）通过VPX 连接器输出到I/O；
n 前面板J30J支持1个RS232 BMC调试串口，2个RS232/422/485串口通过VPX 连接器输出到I/O；
n 板内1个M.2 NVME PCIE Gen4 2280存储接口；
n 2路SATA3.0 通过VPX连接器输出到背板；
n 支持1个电源指示灯（绿色），1个硬盘指示灯（红色），1个系统复位按键；
n 纽扣锂电池，用于保存RTC CMOS RAM，BIOS配置；
n 支持监控CPU温度，系统温度，核心电压和直流电压；
n 操作系统：Windows 10/ Windows Server 2019/Linux等；
n 机械尺寸：233.35mm*160mm(长*宽)；
n 工作温度：-20℃～+55℃可选-40℃～+55℃；
n 相对湿度：95%，无凝露；
n 冲击：15g峰-峰值，11ms持续时间，非运行；
n 振动：2Grms随机振动，每轴频率5Hz～500Hz，工作状态；
n 重量：不大于3000g(带散热片）。
