关于脉冲信号处理方案
关于脉冲信号处理方案:

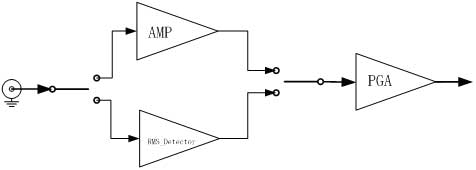

方案1:采用AD8364类型的RMS-Detector,直接输入RMS值,在进行ADC采集。

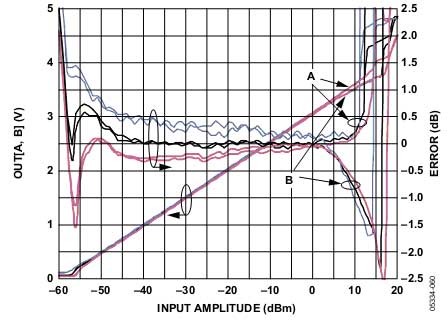

输入输出关系如下:
其输入范围很大,3mv在-37.5dBm左右,此时输出1.5V左右,输入功率和输出电压基本是线性的。输入带宽可以在LF-6GHz。
问题:该类芯片一般用于RF信号功率测量,一般测试为正弦波,不知方输入的传输特性如何?
方案2:
采用高速放大器搭建脉冲放大模块,估计3mV脉冲需要通过两级放大,输出300mV,ADC才能较准确的采集。
目前可以做到2GHz-3dB带宽;增益40dB。小信号上升时间约300mV/1ns左右。
增益精度可以校准和补偿。
采集部分:
目前比较合适的高速采集模块有如下两种:

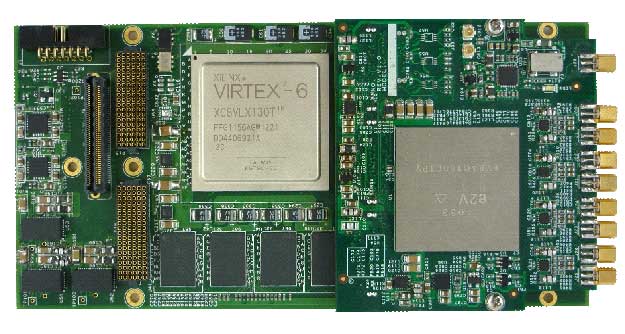

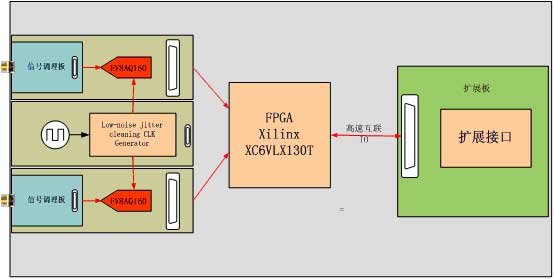

1、1.25G--5G8bit采集,支持FPGA进行实时功率测量,可以通过串口或其他接口输出结果。

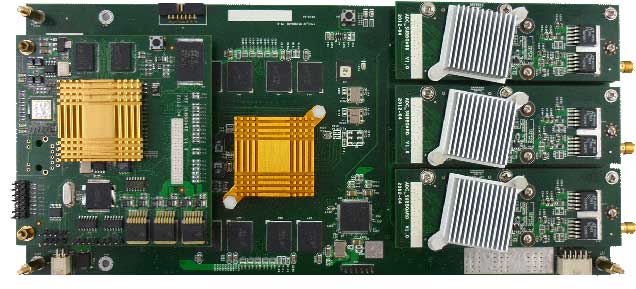

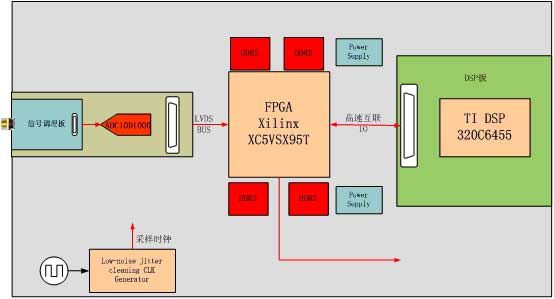

2、10bit1G采样,支持FPGA进行实时功率测量,可以通过串口或其他接口输出结果,有DSP芯片扩展。
3、12bit1.5Gsps正在开发中。
-
ADQ7DC-PCIe直流耦合采集卡
1/2通道;14bit分辨率;10GSPS采样率 3GHz模拟输入带宽及4GB板载内存
-
QT7020-光纤/以太网载板
Zynq 100/045 FMC FPGA载板
-
M4i.77xx系列-高速数字波形采集板
数字波形采集 时域分模式720 MS / s的采样率 650 MS / s状态时钟(推测,TBD) 单端或LVDS接口的32通道 差分接口版本(LVDS, (LV)PECL,(N)ECL,和其他差分信号)
-
ADQ1600-宽带中频采集卡
单通道;14bit;1.6GSPS采样率;800MHz模拟输入带宽及500MSamples板载内存;适用于例如IF/RF采样及高速数据记录等不同的应用场合
