频域介电谱（Frequency Domain Spectroscopy，FDS）是一种先进、非破坏性的介电响应测试方法。该方法通过对绝缘材料施加宽频带的交流激励信号，并测量其复介电常数（介电常数实部与虚部）随频率的变化关系，评估变压器、电缆、GIS等电力设备的绝缘状态、老化程度和含水量。FDS技术为电力系统的预防性维护和状态评估提供了重要支撑。
为支撑高端绝缘材料测试与电力设备绝缘状态评估的前沿需求，北京XX有限公司提出了高精度绝缘材料FDS测试系统的建设需求，并将QT.65XX系列任意波形发生卡作为核心激励源纳入系统设计。
为精确实现FDS测试，系统对核心激励信号源提出了如下要求：
1）需要产生极其纯净、低噪声、低谐波失真的正弦波激励信号，以确保测量结果的准确性；
2）测试频率范围通常从极低频（MHz级别）延伸至KHz甚至MHz级别，要求信号源具备宽频带信号生成能力；
3）需要在宽频带内保持高信噪比（SNR）和高无杂散动态范围（SFDR），以检测材料微弱的极化响应；
4）需要适配不同阻抗特性的测试样品，输出电平范围灵活可调；
5）需要支持多路激励或与采集系统精密同步，确保激励与响应测量的相位一致性；
6）需要具备大容量波形存储与流盘能力，支持复杂或长时间测试波形序列的生成。
系统以QT.65XX系列任意波形发生卡为核心激励源，构建了一套高精度绝缘材料FDS测试系统，实现宽频带激励生成、介电响应采集与复介电常数计算的自动化测试。

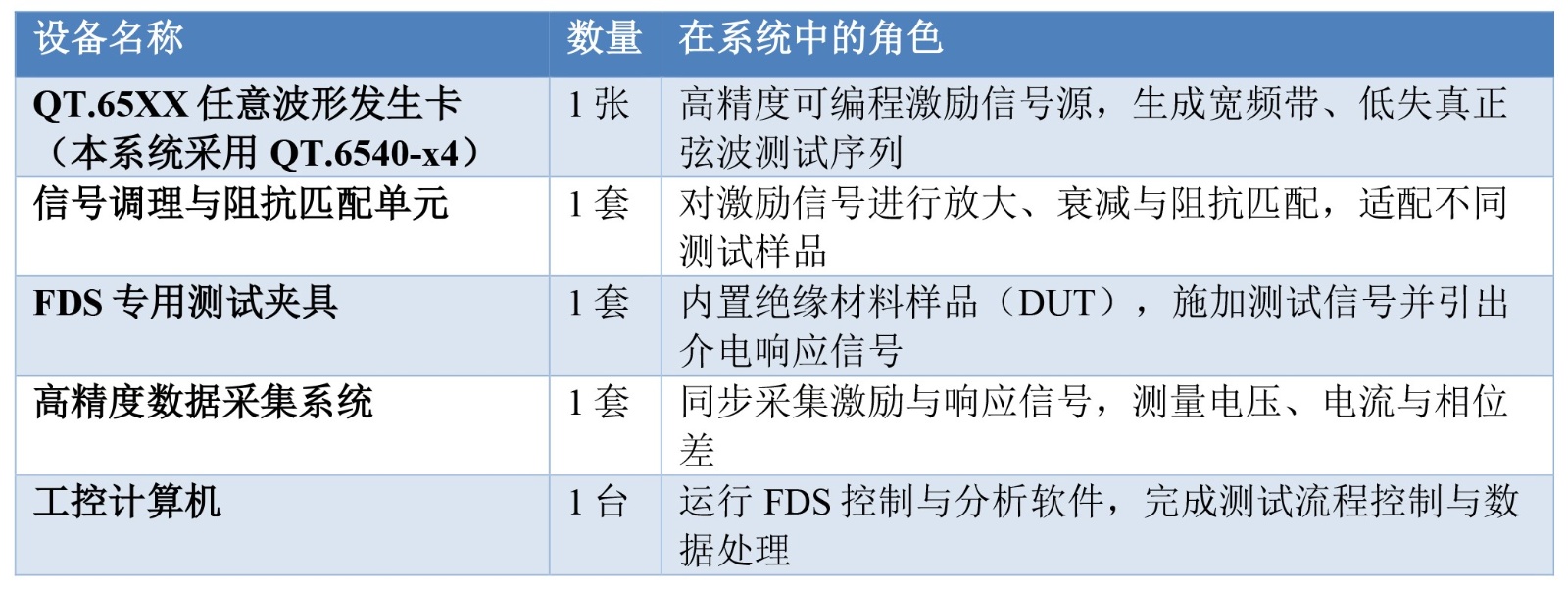

系统构成如下：
该系统的解决方案采用“核心激励源+分层处理”的模块化架构，硬件层完成激励信号生成、信号调理与数据采集，软件层实现测试流程自动化与介电谱分析。

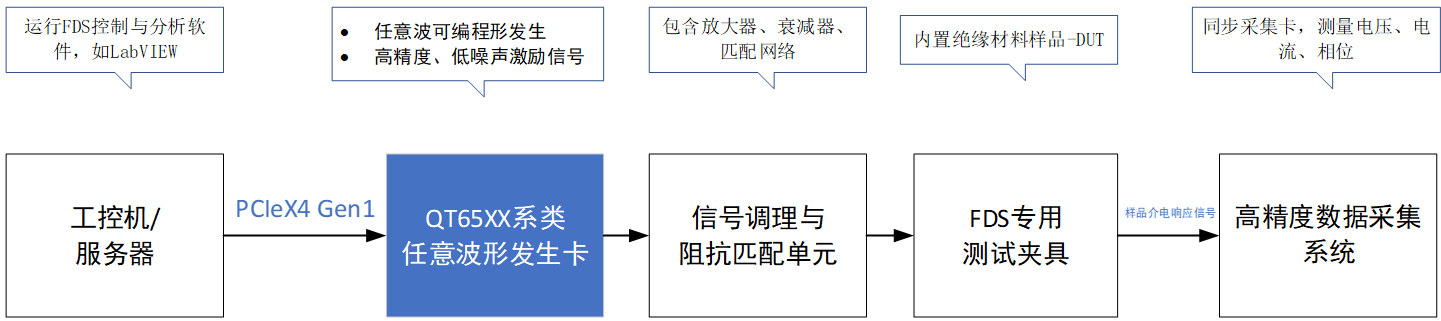

系统整体框图如下：

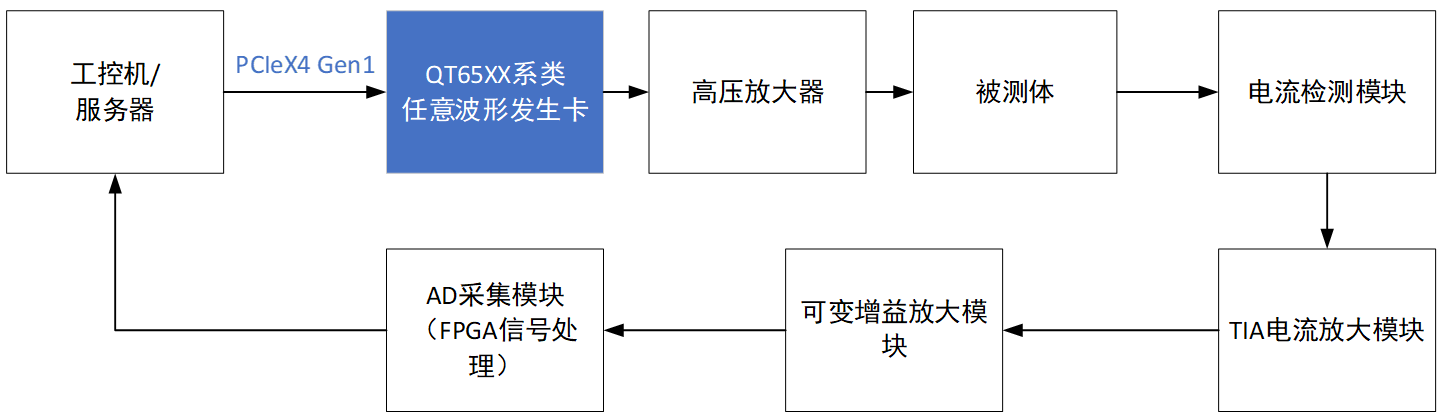

测试过程中，上位机软件通过PCIe接口将测试波形下发至QT.65XX任意波形发生卡，卡内16位DAC在程序控制下生成高精度、低失真的正弦波激励信号；激励信号经信号调理与阻抗匹配单元适配后（高压放大器），施加至FDS专用测试夹具中的绝缘材料样品（被测设备）；样品的介电响应信号由ADC采集模块同步采集，最终由上位机计算得到复介电常数随频率的变化曲线，完成绝缘状态评估。
在系统中，QT.65XX任意波形发生卡担任高精度可编程信号发生器的核心角色，其具体功能包括：
·激励信号生成：根据FDS测试序列要求，在软件控制下生成从低频到高频、幅度精确可控的正弦波或其他测试波形。
·信号质量保障：凭借超低噪声谱密度、低总谐波失真与高无杂散动态范围，为整个测试链路提供“纯净”的源头信号，这是获得准确介电谱数据的基础。
·同步主时钟：在多通道配置或需要与外部采集系统严格同步时，凭借的多卡同步能力确保激励与响应信号之间的精确相位关系，对复介电常数的计算至关重要。

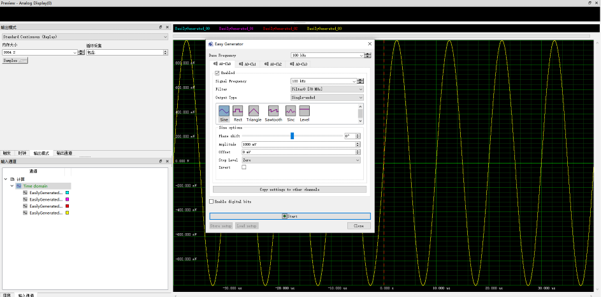

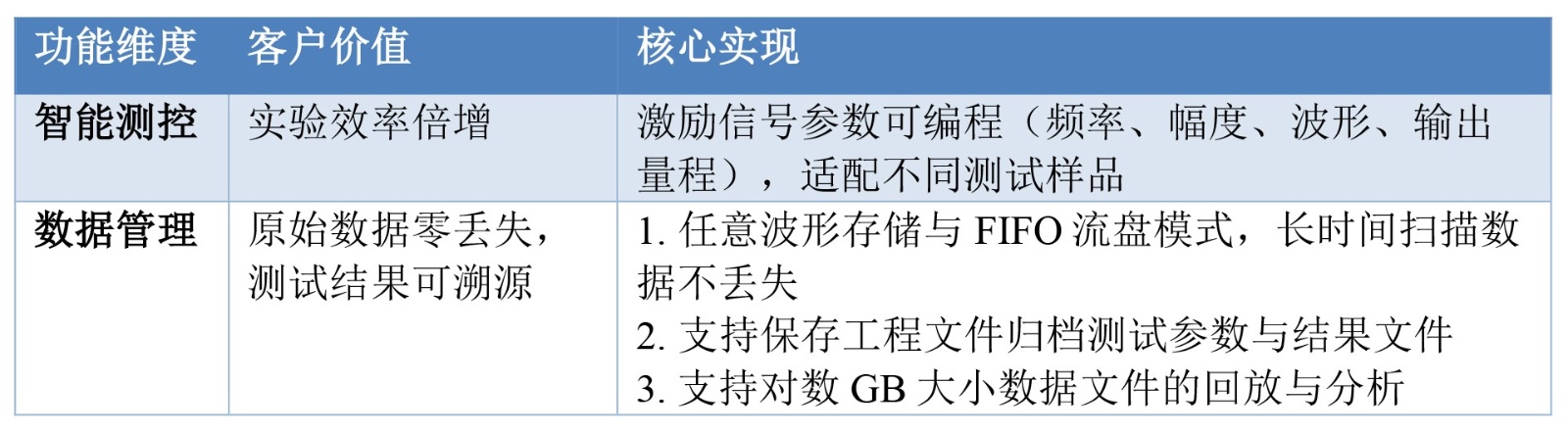

该任意波形发生卡配套上位机软件，支持可视化波形编辑、参数配置与实时预览，无需复杂编程即可启动测试工作。下表为该软件的核心功能概括：
QT.65XX系列产品配套完善的软件开发套件（SDK）与驱动，支持LabVIEW、MATLAB、Python、C++、C#等主流开发平台，用户可快速开发定制化的控制与分析软件。

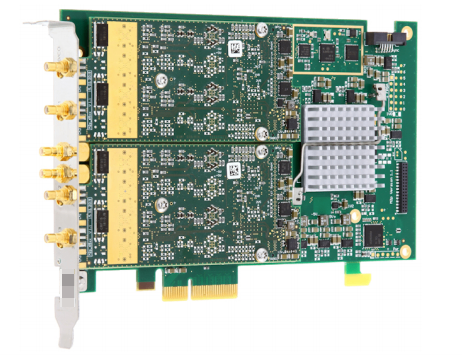

QT.65XX系列支持Single-Shot、Loop、FIFO、Gated Replay、Sequence Replay等多种运行模式，半长PCIe板卡形态可直接安装于工控机内，配合上位机软件与完整驱动支持，共同构成高可靠性、易集成的激励信号链路。
本方案有效解决了绝缘材料FDS测试领域的多个关键技术难题：

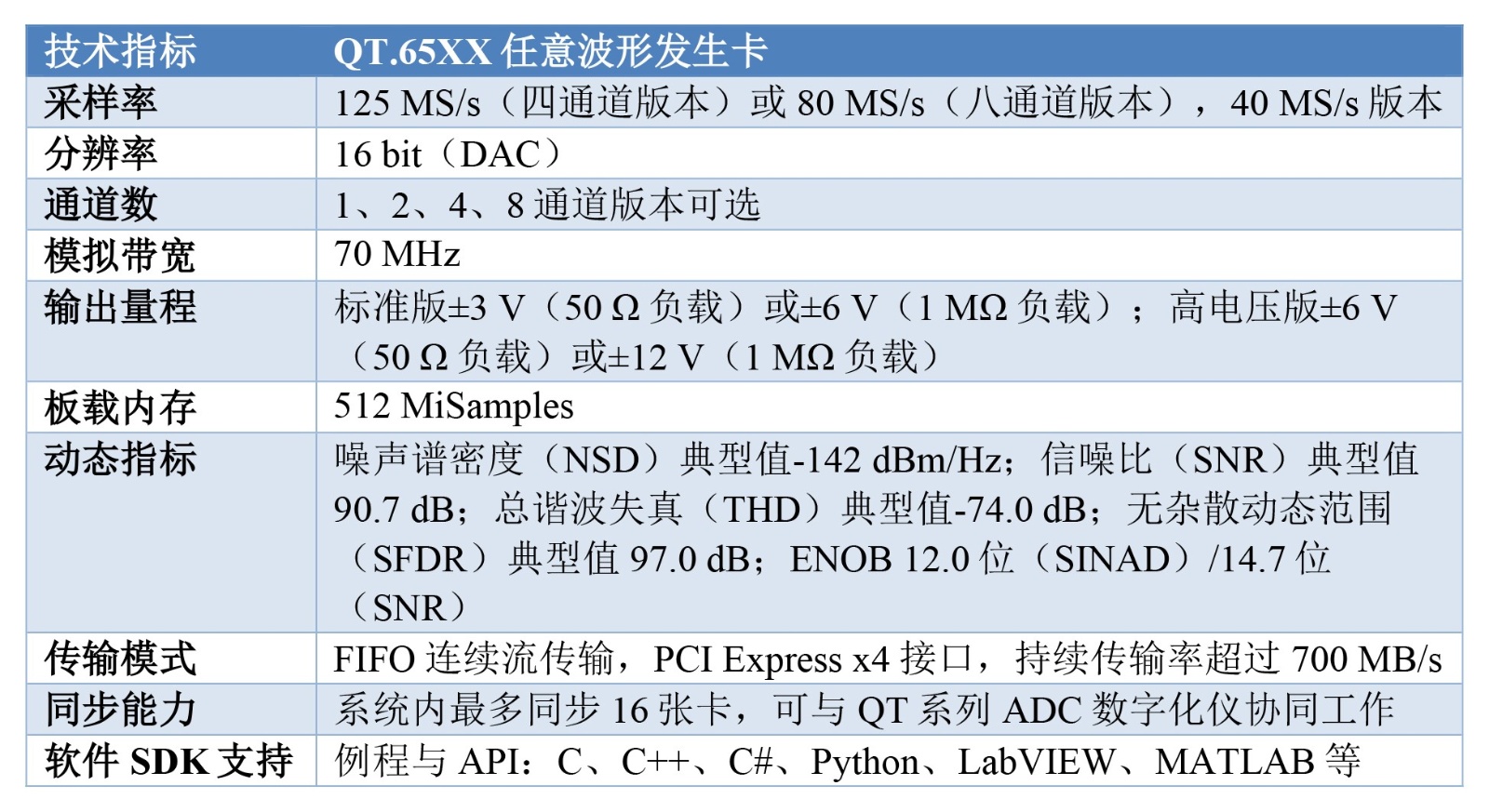

·激励信号纯度问题：QT.65XX系列低至-142 dBm/Hz的噪声谱密度与-74.0 dB的总谐波失真，从源头降低激励信号本身引入的测量不确定度，显著提升复介电常数测量的准确性。
·宽频带与长时间扫描瓶颈：512 MiSamples板载内存作为任意波形存储或FIFO缓冲区，经PCIe接口最高700 MB/s连续流盘输出，突破板载内存对波形长度的限制；结合1 KS/s最低内部时钟与最多4096段的Sequence Replay序列回放，可在软件控制下实现从Hz级到MHz级的宽频带自动扫频激励，支撑长时间FDS扫描测试。
·多通道同步与相位一致性：系统内最多同步16张卡，配合外部时钟与触发同步，确保多通道激励与采集之间的相位关系精确稳定，保障低损耗材料微弱响应的可靠测量。
•测量精度提升：16位DAC相比14位技术的任意波形发生器分辨率提升四倍，可精确重构信号细节，提升测量的分辨能力。
•检测能力增强：90.7 dB的SNR与97.0 dB的SFDR，使系统可在宽动态范围内分辨材料的微弱极化响应，提升低损耗绝缘材料测试的置信度。
•系统集成度高：半长PCIe板卡形态直接安装在工控机内，系统紧凑可靠，配合完整驱动与第三方软件支持，集成与维护方便。
QT.65XX系列解决方案在同领域竞争中具有显著优势：
·信号质量优势突出：-142 dBm/Hz的噪声谱密度与-74.0 dB的THD，从根源上保证了FDS测试所需的高纯净激励信号，信号质量直接决定测量结果的可信度。
·宽频带覆盖能力强：70 MHz模拟带宽结合灵活的波形重组与序列回放功能，覆盖FDS测试从极低频到MHz级的全部频段，全程保持高信噪比与高无杂散动态范围。
·灵活适配性好：标准版与高电压版两种输出量程、1/2/4/8通道多种版本配置，可轻松适配从低场强到高场强、从简单材料到复杂结构的不同测试场景需求。
·完整解决方案能力：坤驰科技以QT.65XX为核心激励源，具有高精度ADC采集及全控制软件，提供一站式解决方案，大幅降低用户的系统集成复杂度。
·专业服务与成功经验：坤驰科技提供完善的技术文档、驱动与软件支持，具备丰富的精密测量系统集成经验，能够保障项目顺利实施与交付。
本应用案例展示了QT.65XX系列任意波形发生卡应用于绝缘材料FDS测试系统的方案。以QT.65XX为核心激励源，配合信号调理单元、FDS专用测试夹具与高精度数据采集系统，构建了一套具备高精度、高信号质量、高自动化水平的FDS测试平台。
北京坤驰科技有限公司在本案例中展现出多方面的独特优势：
·专业技术积累：深耕高速数据采集与信号发生领域多年，对FDS、介电谱等专业应用场景有深刻理解，能够提供贴合实际需求的定制化解决方案。
·本地服务：提供快速响应的技术支持、现场调试服务及软件定制开发能力。
·成功案例经验：在高精度信号发生、宽频带测试、多通道同步等领域积累了丰富的项目经验，能够有效保障项目顺利实施与交付。
该方案的成功实施将为电力设备绝缘状态评估的精准化、电力系统的安全运维以及新型绝缘材料的研发提供强有力的技术支撑，助力我国电力检测与绝缘评估技术取得更多突破性成果。
