什么是IQ信号？

  I：in-phase表示同相
  Q：quadrature表示正交，与I相位差90度。

  IQ信号的来源：

  早通讯是模拟通讯，假设载波为cos(a)，信号为cos(b)，那么通过相成频谱搬移，就得到了

  cos(a)*cos(b)=1/2[cos(a+b)-cos(a-b)]

  这样在a载波下产生了两个信号，a+b和a-b,而对于传输来说，其实只需要一个信号即可，也就是说两者选择一个即可，另外一个没用，需要滤掉。但实际上滤波器是不理想的，很难完全滤掉另外一个，所以因为另外一个频带的存在，浪费了很多频带资源。

  进入数字时代后，在某一个时刻传输的只有一个信号频率，比如0，假设为900MHz，1假设为901MHz，一直这两个频率在变化而已，并且不可能同时出现。这个不同于模拟通讯信号，比如电视机，信号的频带就是6.5MHz。还有一个严重的问题，就是信号频带资源越来越宝贵，不能再像模拟一样这么简单的载波与信号相乘，导致双边带信号。

  大家希望得到的，就是输入a信号和b信号，得到单一的a+b或者a－b即可。基于此目的，我们就把这个公式展开：

  cos（a－b）＝cos(a)cos(b)＋sin(a)sin(b)

  这个公式清楚的表明，只要把载波a和信号b相乘，之后他们各自都移相90度相乘，之后相加，就能得到a-b的信号了。这个在数字通讯，当前的半导体工艺完全可以做到：

  1：数字通讯，单一时间只有一个频点，所以可以移相90度。

  2：相加器、相乘器技术很容易实现。

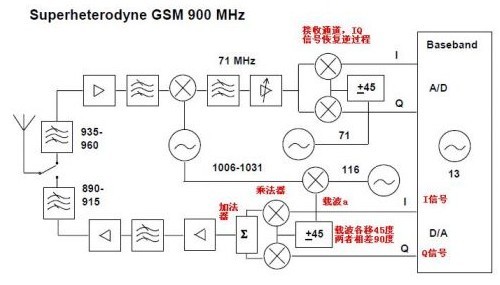

  如下图：手机GSM射频部分:



  接下来就很好办了，大家知道I就是cos(b),Q就是sin(b)

  对这两个信号进行组合：

  cos(b),sin(b)

  cos(b),-sina(b)

  -cos(b),sin(b)

  -cos(b),-sin(b)

  这个就是IQ信号的四相调制了。

  之后为了编码更多的，下面的就大家自己看书了。
