近日，公司与南京中电X所成功合作雷达天线中频数据采集系统，该系统核心由cPCI高速数据采集卡与cPCI机箱构成。高速AD板卡具有如下特征：
一、cPCI数据采集板卡规格：
系统采用6U标准的cPCI架构，包括如下几个部分：
1．2通道14bit250MSPS/16bit100MSPS采集模块，双通道ADC。
2．50欧姆，AC耦合，输入幅度1Vpp。
3．板载512MB64位宽DDR2存储器连接到FPGA。
4．支持33MHz32bitPCI总线，支持中断方式和DMA传输数据。
5．支持后插板连线，能通过后插板输入状态控制字。
6．板载采集时钟产生器，支持外时钟输入。
7．前面板状态指示灯。
8．提供基于VC++的API函数库和应用程序，支持二次软件开发。

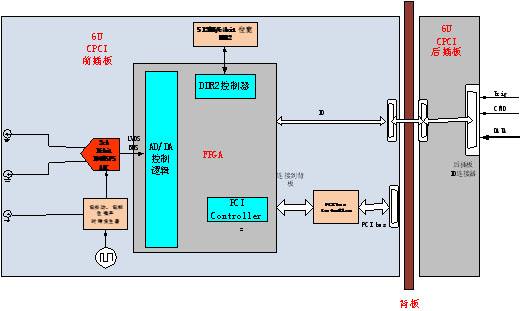

二、系统实现框图如下：

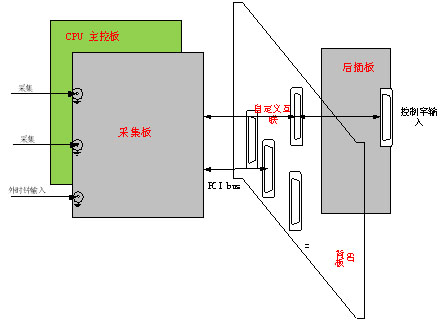

该系统组成由6UCPCI采集卡和后插板组成，如下图所示：

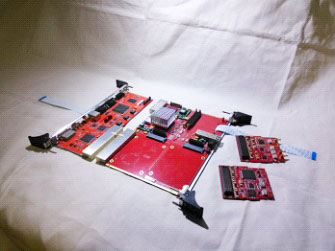

采集板卡外观图如下：
南京14所选择与坤驰科技合作，是公司实力的再一次证明。
