Spectrum数字化仪精确测量48通道,实现直流耦合采样率至60MHz多通道完全同步

返回列表 来源:坤驰科技 查看手机网址
扫一扫!Spectrum数字化仪精确测量48通道,实现直流耦合采样率至60MHz多通道完全同步扫一扫!
浏览:- 发布日期:2018-07-25 16:35:00【

此系列高速数据采集新产品专为多信号获取、存储及分析而设计。用户可以从24通道、32通道、40通道甚至是48通道之间选择,并实现多通道信号的完全同步。新推出的DN6.59x系列数字化仪是基于新的高分辨率16位ADC技术,配以20MS/s、40MS/s和125MS/s的大采样率,以及10MHz、20MHz以及60MHz的带宽来实现产品在不同行业的应用。该系列产品的完美组合完全满足了直流至60MHz频率范围内,进行精准的多通道信号获取及分析的需求。

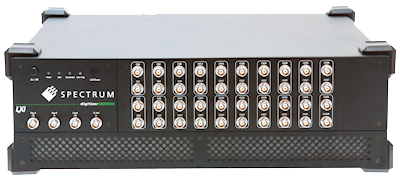

DN 6.59x系列数字 化仪

此外,digitizerNETBOX的每个通道都配有专属的ADC和信号调理电路。全部ADC都共用一个时钟,以确保信号获取在全部通道完全同步且相位误差为零。时钟系统是为了确保交叉通道时间测量的高精准度,而独立的信号调理能够使产品配合宽范围振幅的信号一起使用。每个通道都配有可独立编程的输入放大器,范围在±200 mV和±10 V区间,输入失调专为单极测量而设,终止量为50?和1 M?,以及一个集成的校准电路。该输入还具有单端功能和真微分通道模式。

提供动态测量性能

高分辨率16位ADC进一步弥补了信号调理电路的不足,其信噪比(SNR)高达81 dB,无杂散动态范围(SFDR)高达103 dB,总谐波失真(THD)低至-86 dB。

Spectrum仪器的首席技术官 Oliver Rovini表示:“新款digitizerNETBOX系统为所有需要进行精确多通道测量的用户提供了一个易用的解决方案,这其中包括传感器、接收器、探测器或天线阵列产生的信号。此外,对于需要测试来自多个电子组件或测试点信号的用户来说,新产品的问世成为了他们佳的解决方案。基于此原因,我们坚信新推出的产品将被广泛应用于超声波、激光、通信、激光雷达、雷达、电力、物理、汽车、医疗和材料科学以及一般的电子测试和测量领域。”

易于远程控制

digitizerNETBOX是通过将GBit以太网连接到主机(例如笔记本或工作站)或公司网络来控制和访问数据。该平台完全符合LXI(遵循Core 2011说明),并为IVI Scope和IVI Digitizer类别提供IVI兼容接口。用户可以使用任何常用的编程语言编写控制程序,这其中包括C++、LabVIEW、MATLAB、VB.NET、C#、J#、Delphi、Java和Python代码。另外,用户也可以使用Spectrum提供的SBench 6 专业版进行编程。

Spectrum仪器旗下产品均配有SBench6 专业版。用户能够通过一个简单易用的界面完成全部模式的控制和设置。该软件支持多通道信号获取,并提供多种波形显示,数据分析和文件存储功能。这其中包括FFT分析、XY显示、函数解释器、参数测量、导出到ASCII、Wave、MATLAB、注释函数(用于注释信号或显示),甚至还有一个简单的报告生成和打印功能。

灵活的系统

为了满足全部应用的需求,新产品配备了多种信号触发技术,大量板上存储器和多种智能采集模式。所有通道输入以及外部触发器输入都能作为有效的触发源。它们甚至可以与逻辑AND/OR功能结合使用,以允许特定模式的触发。为了更有效的利用板上存储器,信号获取可以使用单拍模式(暂时记录),也可以使用多重记录、门采样或ABA(快速和缓慢的连续获取的组合)。

为了和其它外部设备同步,前面板时钟和触发器的输入和输出是标准的。通过三个可单独编程的前面板连接器提供了更大的灵活性,使其能够进行异步数字输入、同步数字输入和时间戳参考时钟。

digitizerNETBOX产品均经过严格的出厂测试,并配有SBench6专业版软件。产品兼容Windows和Linux 系统并享有5年质保。Spectrum仪器CEO Gisela Hassler表示:“DN6.59x系列代表了多通道信号采集和测量领域的新技术。同时,为了保持行业领先的水准,Spectrum仪器旗下产品均提供五年质保。此外,在产品的生命周期内,全部软件和固件更新均为免费提供。我们强大而杰出的技术团队能够在收到用户反馈的几小时内和客户取得联系并快速的给予支持。”

关于Spectrum仪器

Spectrum仪器公司是全球领先的PC测试测量设备的设计制造商,于1989年成立于德国汉斯多尔夫。公司产品主要应用于电子信号的采集、生成和分析。Spectrum仪器专注于高速数据采集卡,高速数字化仪和发生器技术。迄今为止,Spectrum拥有500多种可用的模块化产品,并符合PCIe, LXI和PXI等主流行业技术标准。德国Spectrum仪器的销售网络遍布全球,其设计工程师直接服务客户,并提供快速、杰出的技术支持。如需更多信息请访问Spectrum仪器公司官网www.spectrum-instrumentation.com。
