DDS信号发生器每通道音调高达50个

返回列表 来源:坤驰科技 查看手机网址
扫一扫!DDS信号发生器每通道音调高达50个扫一扫!
浏览:- 发布日期:2024-10-28 21:44:50【

2




DDS信号发生器每通道音调高达50个

Spectrum仪器推出能够进行快速切换的多音DDS信号发生器

3




中国北京,2024年9月25日讯—— Spectrum仪器今日宣布推出96xx系列DDS发生器。此次发布的新品进一步拓宽了公司旗下的产品组合。全新DDS系列产品的单输出通道能够提供50个正弦载波,为工程师和科学家生成并独立控制多音正弦信号提供了全新的方法。DDS是“直接数字合成”的缩写,这种强大的技术被用于生成高纯度信号(通常为正弦波核心,也被成为载波或音调),并能够在输出频率和精细频率分辨率之间快速切换。全新系列产品可生成多种音调,能够覆盖200 MHz以下的频率范围。对于生物医学、通信、半导体和量子科学等对独特敏感信号源要求极高的行业,新品无疑成为了最佳选择。


https://v.youku.com/v_show/id_XNjQyNTc0NzY4OA==.html

96xx系列产品共有12种不同型号,分为PCIe卡、PXIe模块和以太网仪器三大形状因素。一个单独的PCIe卡或PXIe卡能够生成多达50种低相位噪声可变频率音调,支持4个通道。独立的以太网仪器可提供2至24个通道。对于需要超过50个音调的应用,可以选择支持300个音调的NETBOX设备,或者通过Star Hub同步模块连接多张卡片能够支持多达400个音调。所有产品型号均提供集成输出放大器,编程信号幅度为±2.5 V,50 欧姆负载或高阻抗下±5 V。


快速修改参数

与传统信号发生器不同的是,新产品能够通过速度改变音调的特性。客户可以对新产品自由编程,只需几个简单的指令几乎可以实现即时更改。用户可以在运行时或通过预加载的DDS命令序列为音调的频率、幅度和相位以及幅度斜率和频率斜率进行设置。新产品的板载内存中可以存储数百万个DDS命令。外部触发、内部定时器或者即时修改命令都可以更改设置。更改过程中不会出现传输抖动或故障,命令序列的定时分辨率仅为6.4纳秒。


DDS对测试与测量、通信和量子领域的波形控制

用户可以使用编程方式通过96xx系列DDS发生器生成波形序列、频率扫描或各种频率和轮廓的精细可调节参考信号。该技术在工业、医学成像系统、网络分析甚至通信技术领域都有应用,其中数据采用载波上的相位和频率调制进行编码。另一个应用是通过AOD和AOM控制激光,这种做法在量子实验中很常见。用户只需用几个简单的命令就可以在高速下控制激光。这与使用任意波形发生器(AWG)并需要进行大数据阵列计算的方法不同。用户可以发出一系列斜率命令来控制和使用S形或自定义形状的频率转换,自定义脉冲包络,AM或FM调制等高级功能。

企业微信截图_17301019645811




96xx系列产品包含12种不同的DDS发生器,能够在同一个输出通道上产生多达50个正弦波核心。

上图显示了这50个核心在频率域中的分布情况。


系统集成

96xx系列DDS信号发生器能够在Windows或Linux操作系统下运行,可通过C++、Python、C#、JAVA、LabVIEW、MATLAB以及高级Python API进行编程,为用户提供了极大的便利。


设备二合一

当需要生成更复杂的波形时,96xx系列还可以变身为功能齐全的任意波形发生器(AWG)。客户只需通过一个固件选项即可将DDS发生器切换为AWG,它能够在所有激活通道上同步重放任意波形。该产品支持的操作模式包括单次、循环、单次重启、多次重放、门控重放、FIFO流式传输或序列重放。

企业微信截图_17301019784861

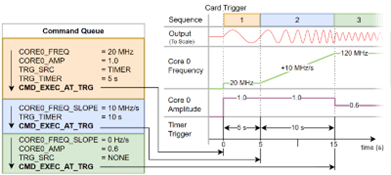

在DDS模式下,只需使用少量命令即可生成正弦波(橙色方块)、加快频率(蓝色方块)和降低振幅(绿色方块)


产品现已上市

96xx系列DDS发生器现已上市,享有五年质保。客户将享受免费的软件和固件更新,以及来自Spectrum仪器工程团队提供的产品终身服务。


关于坤驰

坤驰科技是专注于数据采集、模块化仪器、异构计算与边缘智能系统的高科技公司,致力于为工业、科研、航空航天等领域提供优质数据采集与信号处理方案。公司运营于2008年,总部位于北京市海淀区中关村软件园区。通过搭建优质模数数据采集平台、组网互联产品,为用户构建“云---端”信号采集与监测解决方案同时坤驰科技具备全球视野,国际上与多家业内知名企业合作:德国Spectrum、法国ApisSys、瑞典SPDevices、美国SignalCore等。

更多详情,请咨询服务热线:400-000-4026/010-82894332

网址:http://www.queentest.cn/

●●○

高达 200 MHz 的 16 位 DDS 发生器


3


>>>

• 快速 16 位 DAC,带有基于 FPGA 的 DDS

• 在 PCIe、PXIe 或以太网上提供,具有多达 24 个通道

• DDS 频率 DC 至 200 MHz

• 本机 DDS 命令:频率、幅度、相位、频率斜率、幅度斜率、等待触发、数字输出

• DDS 命令可以以 6.4 ns 的间隔发出

• 输出电平±80 mV 至 ±2.5 V,50 Ω(±160 mV 至 ±5 V,高阻抗负载)

• 固定触发器到输出延迟

• 巨大的板载内存,每 4 个通道可处理 5.12 亿个 DDS 命令
