  数字上变频器(DUC)和数字下变频器(DDC)广泛应用于通信系统,用于高速宽带信号的接发与发送。当信号从基带转换至中频(IF)时,需要使用数字上变频器。而数字下变频器是用于将信号从中频(IF)带转换为基带。本公司提供的数字上下变频采集回放系统,可以满足客户的需求。

1. 系统硬件
硬件系统由SC5312A一套、SDR14一套、SC5412A一套、PXIe计算机等来构成。

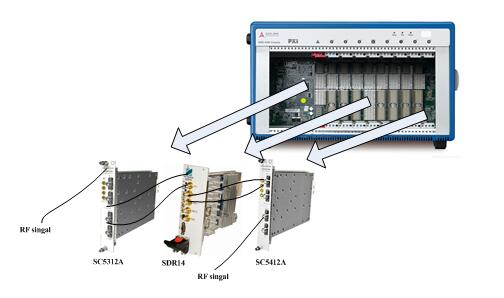

系统硬件

其中各规格如下

PXIe计机算规格参数:
l 8 slot
l 350W 工业级直流供电
l 输入直流电压范围100V~240V
l Intel Core i5-520E 2.4GHz处理器
l 1个320G硬盘、4个usb2.0接口、1个expresscard 34cm接口
l 2个千兆以太网口


SC5312A直接IQ数字下变频规格参数:

l 下变频范围400MHz~6GHz
l 底噪低于-165dBm/Hz
l 输入三阶交调截取点高于20dBm
l 直流信号可以下变频到160MHz
l 可调增益高于60dB
l 1 slot、3U、PXIe接口

SDR14数字化仪规格参数:

l 2通道AD输入、2通道DA输出
l ADC、DAC精度14bit
l AD采样率800MSPS、DA回放速率1600MSPS
l 输入电压满量程2.2Vpp
l SMA-F连接头
l 50欧姆AC阻抗输入
l 输入模拟信号带宽550MHz
l 2 slot、3U、PXIe接口

SC5412A直接IQ数字上变频规格参数:

l 上变频范围400MHz~6GHz
l 输出信噪比高于140dB
l 互调失真低于-70dBc
l 1 slot、3U、PXIe接口
2. 系统功能

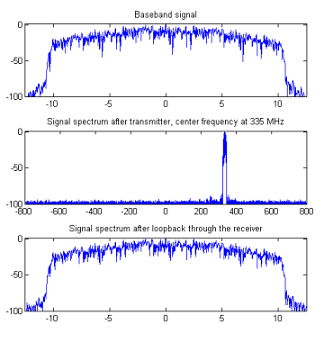

 环回

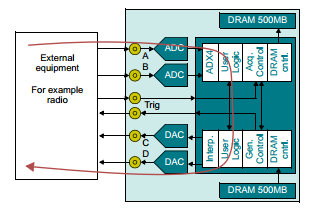

SDR14数字仪器根据SC5312A直接IQ下变频产生的中频信号,经过ADC采集,再通过DAC回放出去。


系统功能环回

 回放
SDR14数字化仪DA内部产生IQ信号经过外部SC5412A上变频模块,回放给AD模块采集,软件显示

3. 在线逻辑开发包
SDR14提供用户开放功能FPGA开发,可以根据AD输入信号的不同,进行通信信号的调制解决计算

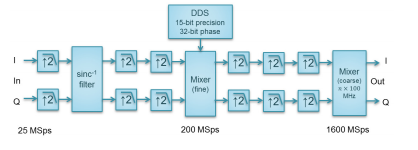

 DUC发送
 DUC发送

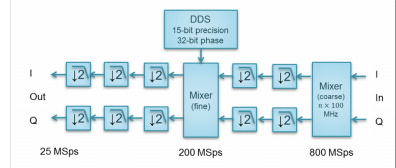

 DDC接收
DDC接收
4. 系统软件
  系统软件包括SC5312A直接IQ数字下变频软件SC5312A soft front panel、SDR14数字化仪软件ADCapturelab以及matlab、c/c++软件二次开发例子、SC5412A直接IQ数字上变频软件SC5412A soft front panel。


SC5312A soft front panel功能:

l 可以调节ch1、ch2通道输出信号的幅度、频率

系统软件

SDR14 ADCapturelab功能:

l 可以设置采样率、采样点数
l 可以显示时域波形、频域频谱
l 可设置FFT点数128~65536
l 可以设置触发模式、以及触发采集的模式

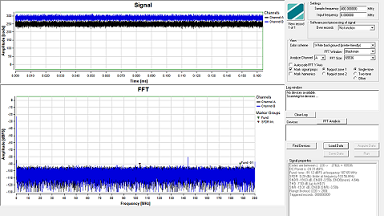

 SDR14 ADCapturelab功能

SDR14 MATLAB API功能:

l 可以对采集的数据进行MATLAB算法分析
SDR14 MATLAB API功能

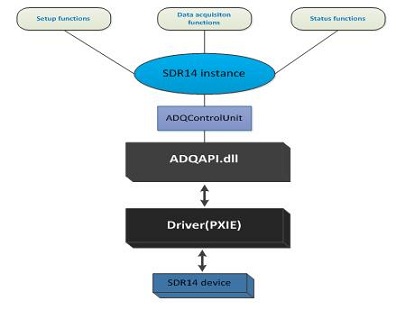

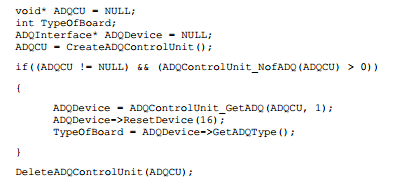

 SDR14 c/c++编程

 SDR14 c/c++编程
SDR14 c/c++编程

SC5412A soft front panel功能:

 可以调节ch1通道输出信号的幅度、频率

SC5412A soft front panel功能
