坤驰科技|高速数据采集模块/系统在瞬态光电测试技术的应用

返回列表 来源:坤驰科技 查看手机网址
扫一扫!坤驰科技|高速数据采集模块/系统在瞬态光电测试技术的应用扫一扫!
浏览:- 发布日期:2024-08-12 12:32:14【




Queentest

信号采集数字化仪

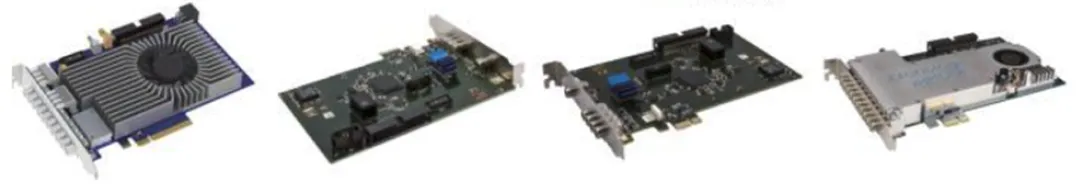

高速数字化仪

产品简介

光电测试测量应用中,探测器将光信号转换成电信号后,通过数字化仪将电信号转换成数字信号,进行信号处理、存储、显示等。我们为您提供了三大系列近百规格的数字化仪供您选择。


产品特性

· 单模块支持1/2/4/8个模拟输入通道

· 采样率:20/40/80/250/500MS/s至1/2/3/5/10GS/s

· 8~16bit垂直分辨率数据传输速率可达7GB/s

· 支持多板卡同步,百通道量级同步采集

· 丰富的时钟和触发模式

· 数据传输速率最高可达7GB/s

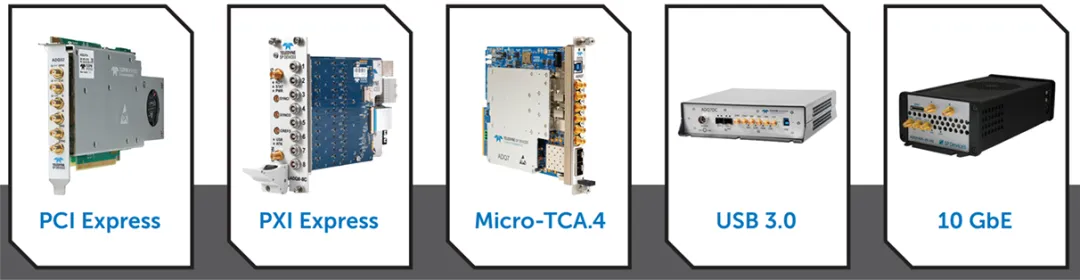

· 数据接口:PCIe/PXIe/USB/网口/光纤/MTCA


· 友好的软件界面

· 丰富的API二次开发例程

· windows/linux/银河麒麟操作系统

· 累加平均/脉冲信号处理/FFT等FPGA算法实现

· GPU固件,点对点数据直传

· 部分型号国产化设计

· 提供硬件、逻辑、软件的定制开发

cc3fd5027db754c579563097f176d77f-sz_248441


产品特性

226aa2d18461a5d7edcb0bfe9a6016fa-sz_51755


软件支持

· 支持多板卡工作

· 提供丰富的采样模式配置

· 支持对文件的分割功能

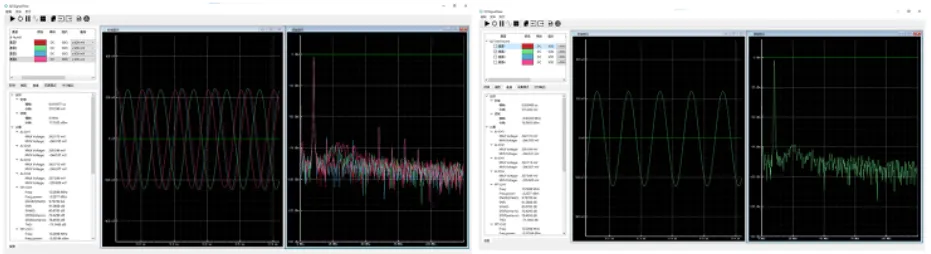

· 支持时域波形展示、频域展示

· 支持动态参数计算,包括SNR(信噪比)、SINAD(信纳比) 、SFDR(无杂散动态范围)、ENOB(有效位)、THD(总谐波失真),HD2~HD5(2阶谐波失真到5次谐波失真)

·支持统计功能,包括直方图Histogram

·支持波形生成功能,三角波、正弦波、方波等

422de0ae37f0f7d58020a18ac0c936e9-sz_195455

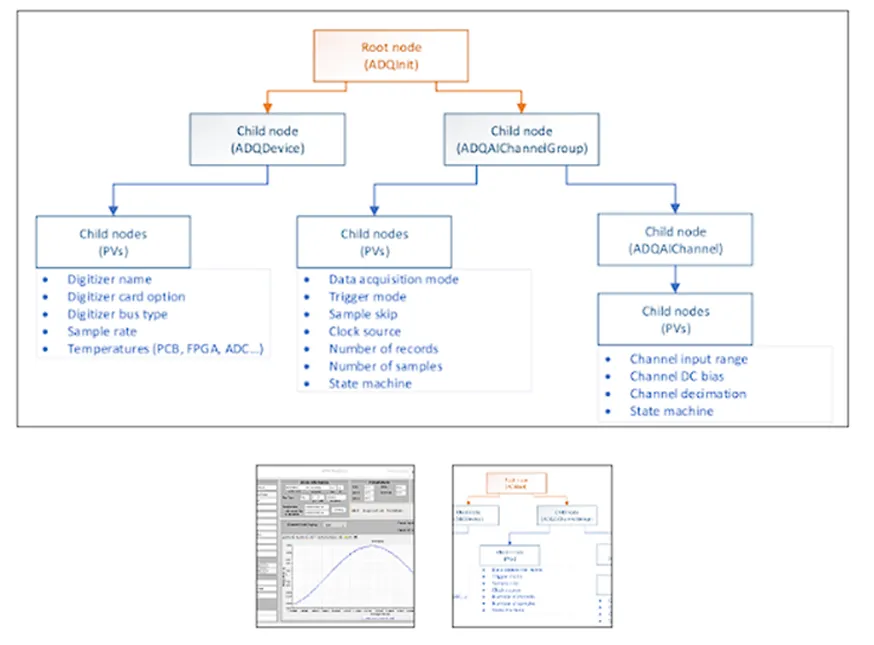

软件二次开发工具

68e76eec5612ae6d50f989c653383532-sz_18802b8221062293f7f7116a5fe9e23455f61-sz_20352








Queentest

任意波形发生器/时间数字转化

AWG-任意波形发生器


任意波形发生器(AWG)在光电测试测量中具有广泛的应用,AWG可以生成各种波形的信号实现对激光器输出波形的控制和测试,为光电行业的研究和生产提供重要的工具支持。

115b271415a9574eaa09750b64831797-sz_186704

f03267741c4c1247285f08d5e263abcc-sz_100441



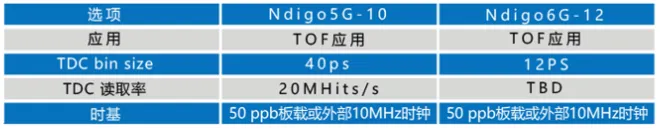

TDC-光子探测计数


广泛应用于:光子探测计数、激光雷达测距、质谱、OCT、荧光寿命成像显微镜、近红外光谱、光纤传感等。

· ADC&TDC的组合应用,脉冲细节和精确时间都能兼顾

· 详细的脉冲形状分析,解开重叠脉冲场景中的单脉冲细节

· 标准PCle总线设计,易于集成

· 丰富的软件开发接口、实例

· 高精度时间测量

· 丰富的产品组合,兼顾性能和成本

e4b9fb8c7d5e033466faf428a3d9000c-sz_46630

d9c43be9ce592d92ed3943b50b136384-sz_372390







Queentest

信号采集系统


某诊断电子学阵列信号采集系统


本数据采集系统用于某大型物理实验系统的信号采集。针对多种信号采集需求,具有多种采样率(100MS/s、1GS/s、10GS/s)和高分辨率(12-16bit)的灵活组合、组成数百通道同步采集系统。该系统操作方便、测量准确,终端采集模块具有量程可调、过压保护、采样率可调、可外部触发等功能,通过统一的分布式时钟和触发系统实现高精度同步采集功能,由医用的上位机软件平台统一控制操作。(更多信息请联系坤驰科技获取)


97da211fe02aceb674323e1aaa50ae2a-sz_263278


高速瞬态信号同步采集系统


单通道1GS/s,10bit精度,多种采样指标、通道数量灵活配置!高速瞬态信号同步获取!

传统仪器搭建高速同步瞬态信号采集系统所面临的挑战:

•大量的1-2-4通道示波器阵列;

•高昂的成本;

•庞大的体积;

•特殊的外部同步单元辅助,同步指标难以保证;

•漫长调试安装;

•需要特定开发的上位机系统、软件;

•多组设备、较低总线传输导致的效率低下的数据获取能力;

……

虚拟仪器技术的发展和应用为您带来了什么?

•优异的采样性能,典型配置:每通道采样率1GS/s,精度10bit;

•极高的可拓展性:单机通道N=8*n通道,最多64通道。支持机箱间同步拓展;

•友好的成本;

•紧凑的体积,仅需一个桌面即可布置上百通道,一个标准机架可布置数百通道;

•成熟的同步技术,板间、机箱间、域内White Rabbit同步,域外GPS/北斗时间戳同步;

•货架式系统,免安装调试;

•免开发的上位机GUI软件,丰富的多种开发语言的开发接口例程;

•高速总线技术加持=更快的数据传输、更多的数据获取;

•灵活的配置方案,百余种不同指标高速采集模块可按需选择;


2e223233e5556041c06cc66a0421d13b-sz_1070078

系统组成

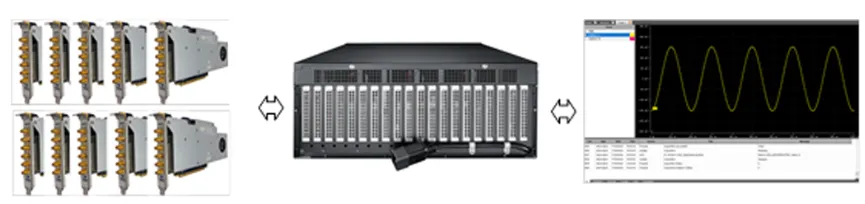

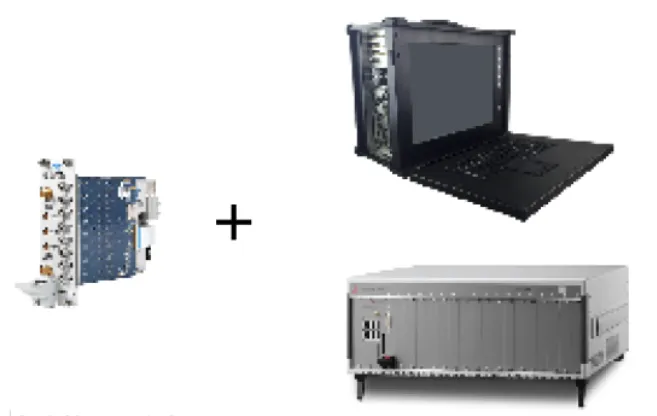

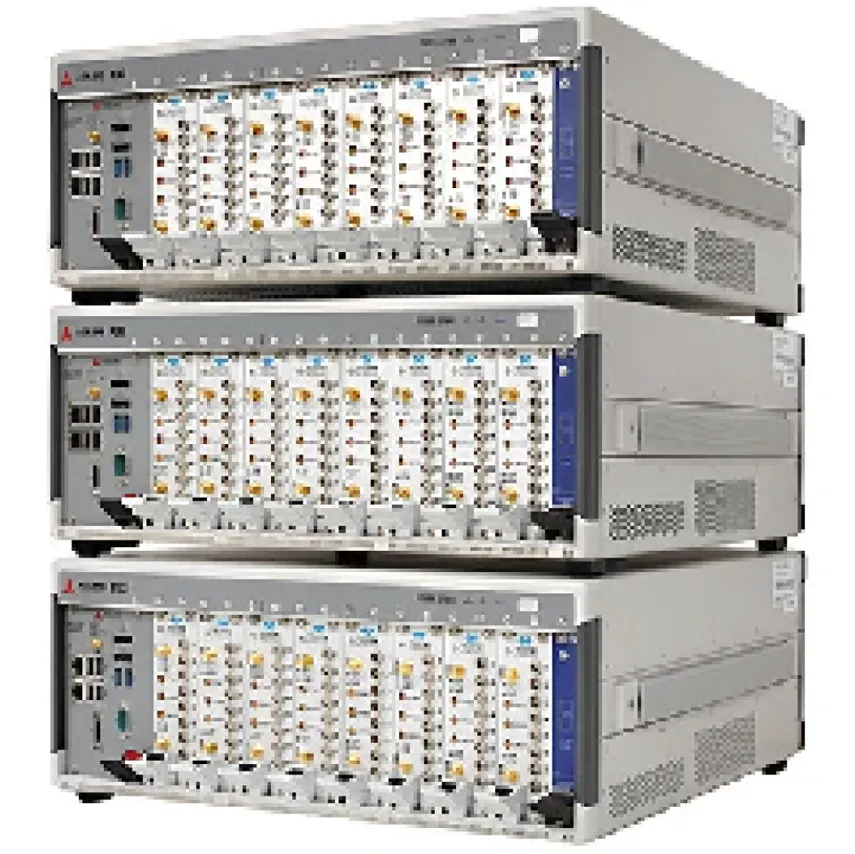

高速信号采集卡+机箱系统

典型应用

•爆炸效应测量;

•核物理、粒子物理、中子飞行时间;

•汤姆逊散射;

•产线等ATE测试系统;

•半导体测试;

•MIMO测试;

•超声阵列测量系统;

•分布式高速测量系统;

……


13a41e5fa33f6f27399a80e956701e82-sz_150441

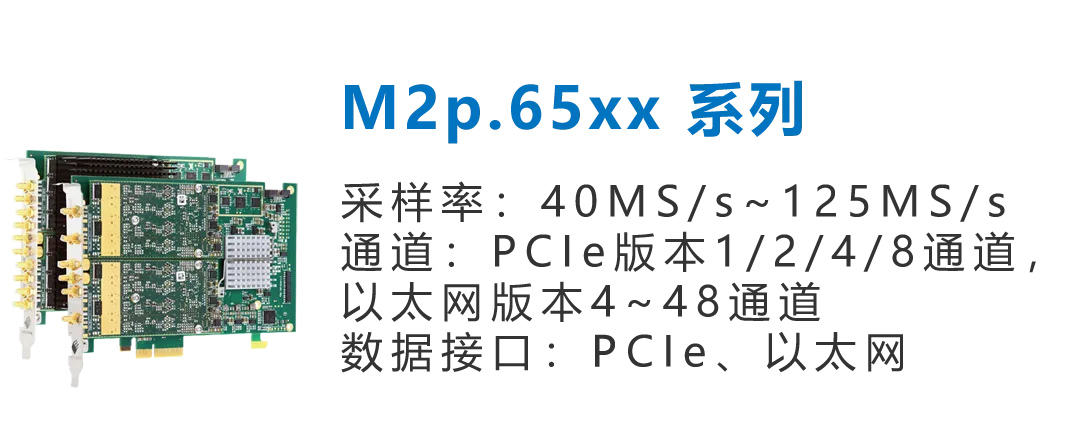

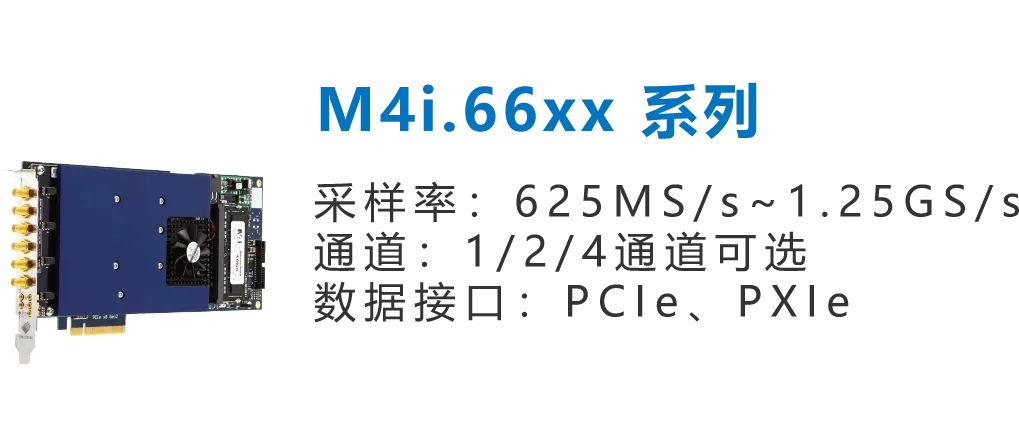

高速数据采集卡:

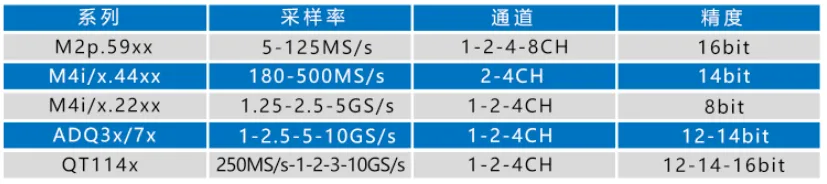

目前坤驰科技有百余种不同指标性能高速数据采集卡产品,核心指标分布如下:

采样率:5MS/s,100MS/s,500MS/s,1GS/s,2GS/s,4GS/s,5GS/s,10GS/s等

采样精度:8bit、10bit、12bit、14bit、16bit

单模块通道:1-2-4-8通道等

机箱系统:

目前坤驰科技有十余种不同指标性能机箱系统平台,核心指标分布如下:

处理器:i5、i7、i9、志强系列等

内存:8GB-128GB,更大内存可拓展

存储:TB级存储按需选择

总线平台:PCIe、PXIe、MTCA、等……






Queentest

光电探测器信号采集应用


自由电子激光束测量


应对自由电子激光装置对束流位置测量的需求,需要采用分布式的实验物理及工业控制系统进行远程数据交互以及多通道的信号采集。

该系统,总共40通道,1GSPS采样率。12bit分辨率,支持EPICS驱动

fe3ac2c22f648e145eb02364dbfd0f3d-sz_180664

880102c7a7025aa3e2bb4f433a2997ab-sz_163676



恶劣电磁或高压环境中快脉冲信号采集案例


在恶劣的电磁或高压环境中进行高速脉冲信号的测量,在科研、军工、工业等领域有广泛的应用需求,脉冲辐射探测是其中一种典型场景。

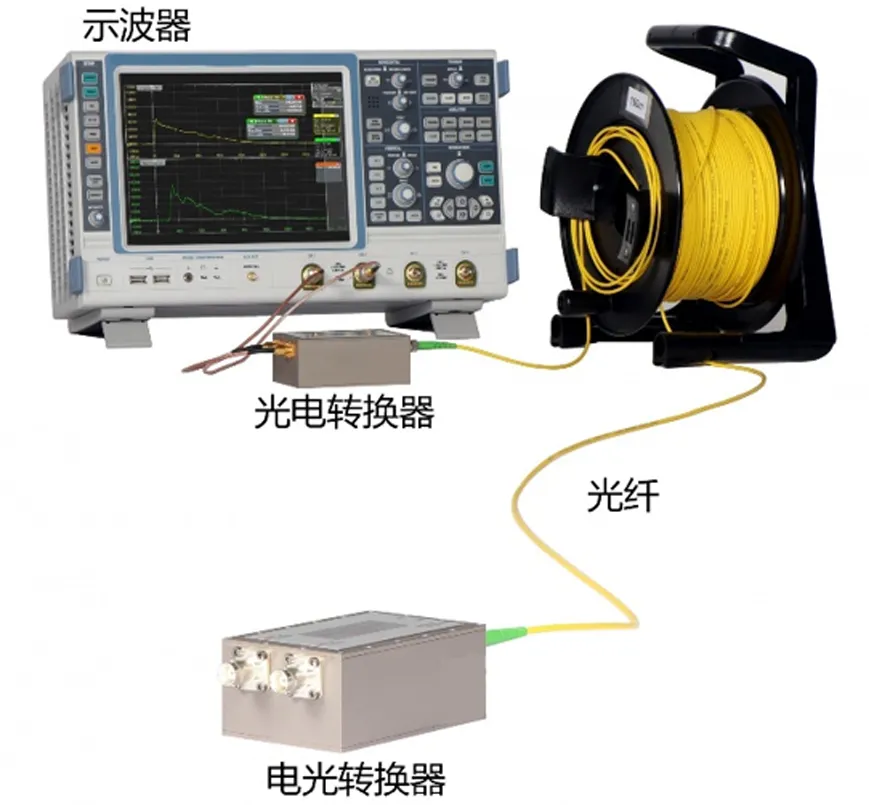

脉冲辐射探测的信号传输和记录指的是探测器获得的脉冲信号通过传输系统输入信号采集装置(如示波器)。传统方式采用光纤传输脉冲信号,要将探测器输出的模拟信号进行电光转换,通过光纤传输后再进行光电转换,最后用示波器采集,如图所示。


上述方案面临的瓶颈:

1、目前,这种电光-光电转换的线性范围一般为 100 倍左右,极大限制了测量的动态范围。

2、随着数字时代的到来,光纤传输已经成为了大多数通信和数据传输领域中的首选技术,其中光纤线传输的信号可以是数字信号,也可以是模拟信号。

08712de3623cff0ac8ee93f42d955504-sz_751460

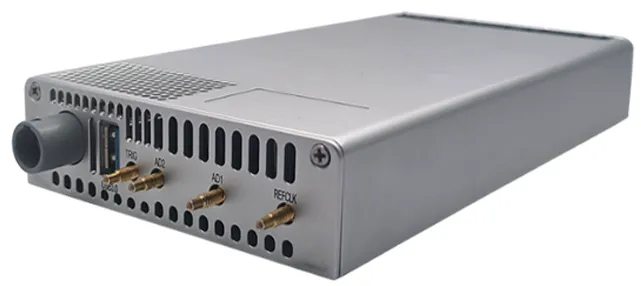

QT2125DC 是一款高速 12bit 多通道 USB(光纤)接口数字化仪,它具有 2 通道 10GS/s 采样率,模拟前端带宽从 DC 到 2.5GHz,板载 32GB DDR4 存储,使其能够满足长时间的瞬态数据采集存储。紧凑的尺寸设计可以轻松部署在狭窄空间内,数字信号通过光纤传输到远端。


b4e4c0807591a0afc9b46e653ba6685c-sz_223296

产品特性

·12bit垂直分辨率

·2通道10GS/s采样率

·DC到2.5GHz模拟带宽

·50欧姆输入阻抗

·噪声小于1mV(RMS)

·1-1000n/div的时间档位调节范围

·板载32GB DDR4存储

·支持Windows和Linux操作系统

·工作温度5℃~+55℃

·物理尺寸170mm*110mm*30mm


客户价值

·适应多种操作系统(包括国产化操作系统)

·上位件软件接口易于二次开发

·可视化图形界面

·小巧尺寸,便于携带与部署

·高动态范围

·高于同类产品的采样率


产品应用

·瞬态爆炸信号

·高速脉冲信号

·激光雷达信号

·高能物理实验
