多通道雷达采集存储回放系统

返回列表 来源:坤驰科技 查看手机网址
扫一扫!多通道雷达采集存储回放系统扫一扫!
浏览:- 发布日期:2020-03-24 09:48:00【

作为高速数据处理的专业厂商,坤驰科技在高速数据采集存储回放方面有着成熟的解决方案。广泛应用于雷达、电子战、卫星通信、无线电及及自动化测试平台。

坤驰科技代理产品ADQ-DSU系统是基于PXIe总线的高速信号采集存储与回放平台。该平台基于PXI Express的高吞吐量和ADQ高精度高速板卡与SSD磁盘阵列板实现构建成,可实现高10GS/s采样率,2GS/s回放速率,超过1.6GB/s存储带宽的高速采集存储回放系统。


系统规格:

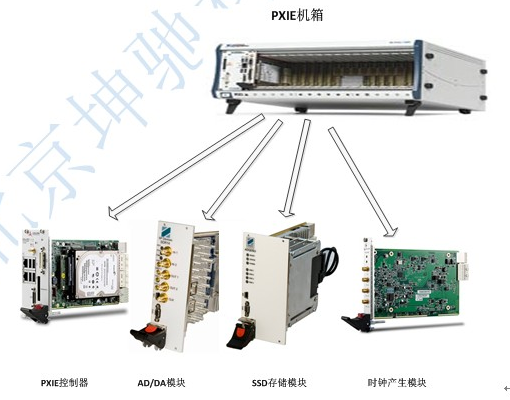

系统采样的是PXIe总线传输数据,整个系统包括如下几个部分:

1.PXIe AD采集卡:ADQ8

  • 分辨率:10位

  • 采样率:每通道1 GSPS

  • 输入通道:8

  • 耦合:直流

  • 模拟输入带宽:500MHz

  • 输入电压范围:0.25、0.5、1、2.5、5 Vpp

  • 可编程直流偏移:整个信号范围

  • 输入阻抗:50欧姆和1欧姆(仅PXIe)

  • 具有多种模式和源的高精度时钟/触发

  • 内存大小:1 GB

  • 可用接口和数据传输速率(峰值/持续):

    PXIe:3.2/2.6GByte/s

2.PXIe DA回放卡:SDR14TX

  • 触发:内部软件/外部

  • 精度:14位

  • 输出信号范围:0.5至2Vpp

  • 输出通道:2

  • 更新率:2GS/s

  • 内存:1G

3.高速SSD存储板:

  • 16TB存储容量

  • 支持最大1500MB/s的写速率,最大1700MB/s的读速率

  • PXIe 3U4槽位

  • 可以和AD、DA卡相互连接

4.PXIe控制器:PXIE3985

  • 强大的计算能力,IntelCore i7-4000EQ 2.4 GHz处理器

  • 双通道DDR3L SODIMM,最高16GB 1600MHz

  • 系统最大吞吐量8GB/s

  • 支持四个链接x4或两个链接x16 x8 PXI Express链接功能

  • 500GB(或更高)HDD或240GB(或更高)SSD

  • 双GbE,四个USB 2.0,双USB 3.0,GPIB(IEEE488)控制器

  • 双DisplayPort连接器,一个RS-232/422/485D-SUB9连接器

  • 触发I/O,用于高级PXI?触发功能

5.时钟发生模块:

  • 采用恒温超低相噪晶体

  • 3路SMA输出时钟

  • 1个一分三功分器

  • 杂波抑制≤-70dB

北京坤驰科技有限公司是专注于高速数据采集与智能监测领域的高科技公司。公司始运营于2008年,位于北京市海淀区中关村上地科技园区。坤驰深耕高速数据采集领域多年,为客户与市场提供易于使用的高速模数转换模块及相关产品,提供了数量众多的基于FPGA的高速AD、DA板卡、及处理、传输、存储等模块。目前服务的客户涵盖:航空、航天、船舶、核物理、军工电子等行业,雷达、通讯、高能物理、电子对抗、光电、超声等各类应用领域。
