高速大容量Flash存储卡方案

返回列表 来源:坤驰科技 查看手机网址
扫一扫!高速大容量Flash存储卡方案扫一扫!
浏览:- 发布日期:2013-09-12 16:41:00【

参考资料

1.K9NCG08U5M.pdf

2.FlashMatrixFileSystem.doc

3.M73A_Production_Datasheet_RevF.pdf

一、系统组成

坤驰高速Flash存储卡

主要参数:

a) 存储容量:256GB~2TB

b) 接口类型:光口,PCIe

c) 数据传输率:2GB/s

d) 缓存:2GB

二、典型应用介绍

1. 通过光口实时存储数据

可参考图1,链路①,实现步骤如下:

1) 分别将存储卡与采集卡插入PCIe接口,接入系统中。

2) 将数据采集卡的输出光口连接到存储卡的输入光口。

3) 利用主控程序配置存储卡与采集卡工作模式。

4) 由主控软件内触发或外触发触发系统在设置的工作模式下运行。

5) 即可将AD采集的数据实时存储到Flash阵列上。


高速大容量flash存储卡

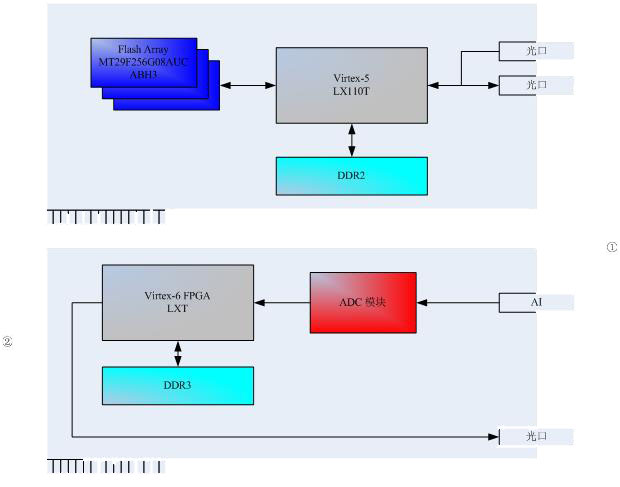

图1实时高速存储应用



2. 通过PCIE接口实时存储数据

可参考图1,链路②,实现步骤如下:

1) 分别将存储卡与采集卡插入PCIe接口,接入系统中。

2) 利用主控程序配置存储卡与采集卡工作模式。

3) 由主控软件内触发或外触发触发系统在设置的工作模式下运行。

4) 采集卡将采集的数据以DMA的方式传递至系统内存,存储卡以DMA方式将系统内存中的采集数据传递给存储卡上的FPGA,FPGA将数据存储到Flash上。

3. 通过光口实时回放数据

可参考图2,链路①,实现步骤如下:

1) 分别将存储卡与回放卡插入PCIe接口,接入系统中。

2) 将数据回放卡的输入光口连接到存储卡的输出光口。

3) 通过主控程序配置存储卡与回放卡工作模式。

4) 由主控软件内触发或外触发触发系统在设置的工作模式下运行。

5) 即可将存储在存储卡上相应数据文件的数据传递给回放卡,回放卡通过DAC将实时输出模拟信号,可供仿真测试,循环使用。

4. 通过PCIe接口实时回放数据

可参考图2,链路②,实现步骤如下:

1) 分别将存储卡与回放卡插入PCIe接口,接入系统中。

2) 通过主控程序配置存储卡与回放卡工作模式。

3) 由主控软件内触发或外触发触发系统在设置的工作模式下运行。

4) 即可将存储在存储卡上相应数据文件的数据传递给回放卡,回放卡通过DAC将实时输出模拟信号,可供仿真测试,循环使用。

高速大容量flash存储卡

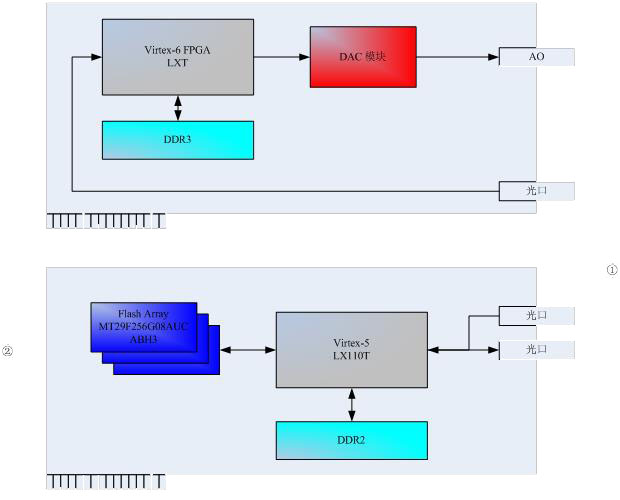

图2实时高速回放数据应用



三、坤驰高速Flash存储卡系统原理

1. 系统主要组成:

1) FPGA

FPGA是存储系统的CPU,它控制着数据的传输与存储,传输与存储之间通过DDR进行数据缓冲。FPGA实现了光口数据接口和PCIe接口。光口支持Aurora协议,PCIe接口支持x8.

2) FLASH阵列

由选定的美光Flash芯片或三星的Flash芯片,多片组成阵列,统一顺序编址。如下图


高速大容量flash存储卡

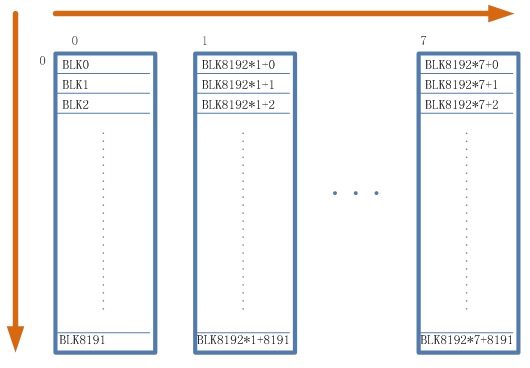

图3Flash系统块地址序列



根据Flash特点,格式化成一个文件系统。该文件系统支持如下功能:

①格式化;

②数据文件的写入,按系统时间自动命名文件;

③数据文件的读取,按文件名读取文件;

④按文件名删除文件;

⑤删除所有文件;

⑥磁盘剩余空间查询;

⑦磁盘均衡使用功能;即每次分配数据文件的存储空间时,循环使用磁盘的空间,这样有利于延长磁盘的使用周期。

3) DDR

选择DDR32GB内存,用作数据传输的缓冲。

4) 光口

支持Aurora协议,速度大于2GB/s。

5) PCIE接口

支持x8,PCIE1.0,下一版本支持x8PCIE2.0。

2. 工作原理

1.数据通过光口进来或者是通过PCIe接口进来,经过DDR缓冲后,FPGA按着预分配的文件格式将数据存入到Flash中。

2.当需要读取数据的时候,依据文件名确定文件的大小和起始位置,然后读取出数据通过光口或PCIe接口传送出去。
