坤驰科技—软件无线电篇

返回列表 来源:坤驰科技 查看手机网址
扫一扫!坤驰科技—软件无线电篇扫一扫!
浏览:- 发布日期:2013-09-23 18:07:00【

  软件无线电(SoftwareRadio)由J.Mitola于1992年提出。它的核心思想是在尽可能靠近天线的地方使用A/D和D/A转换器,并且用高速的DSP/CPU代替传统的专用数字电路与低速DSP/CPU做A/D后的一系列处理,在通用的硬件平台上,尽大的可能通过软件来定义无线电的功能。其主要优点是灵活性:在软件无线电中,诸如信道带宽、调制以及编码等可以动态地调整,以适应不同的标准和环境、网络通信负荷以及用户需求的变化。

  1995年J.Mitola又发表了软件无线电结构的定义。软件无线电体系结构一般包括三个部分,其中重要的是实时信道数据处理部分:包括A/D、D/A、变频、信道分离、调制解调和码流处理等数据处理模块,负责对接收和发送的信息数据进行处理。以接收为例,通过宽带的A/D将RF信号转为数字信号,进行信道分离、解调和基带信号处理,后将处理好的数据送到下级设备。在这一部分中,A/D转换后的工作由软件完成。

  坤驰科技是专注于高速数据采集、信号处理的高科技公司。包含高速AD、DA平台、FPGA、DSP处理等平台。软件无线电方面同样有高性能、高品质的产品和丰富的项目经验。

  标准产品如下:

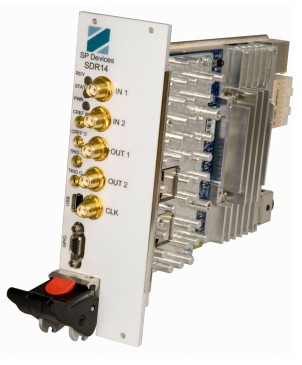

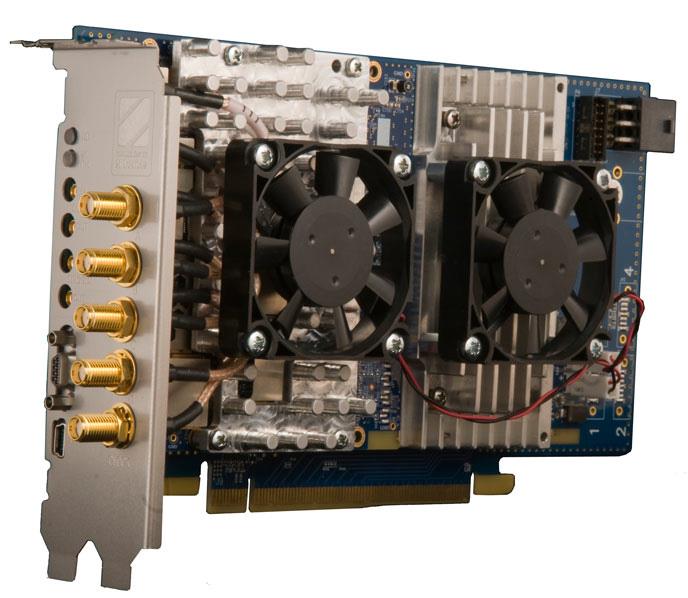

  SDR14




PXI-e                   PCI-e


  SDR14拥有2路模拟输入通道及2路模拟输出通道。其中输入通道为每通道14比特分辨率,800MSPS采样率;输出通道为每通道14比特分辨率,1.6GSPS采样率,内置或外置时钟,支持时钟输出,外置触发输入,多重记录>1MHzPRF,拥有时间戳功能。适用于例如IF/RF采样及高速数据记录等不同的应用场合。

  SDR14提供了USB2.0、cPCIe/PXIe等总线供选择,并配备了XilinxV6LX240TFPGA用于数据的实时运算,板载1Gbyte内存。易用的API接口可方便地整合入您的系统内。

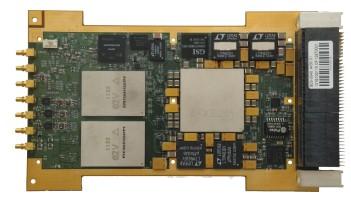

  AV104



  特性:

  3UVPX软件无线电平台, 符合OpenVPX标准,双通道10-bit3GspsADC,单通道12-bit3GspsDAC,0.01GHz-3GHz或0.6GHz-4GHz带宽AC耦合信号输入输出,内部低抖动时钟生成和分布,外部时钟参考输入,外部触发输入,1Gbit同步BPIFLASH,2M36500MHzQDRII+SRAM,XilinxVirtex®7VX330T/VX485T/VX690TFPGA,通过带有USB2.0和10/100以太网接口的RTM进行单片机监督和检测。

  兼容Windows7和Linux应用环境,包括FPGA的核心与基础设计的固件开发套件,另有-40℃to+85℃宽温加固版本

  自主开发产品:

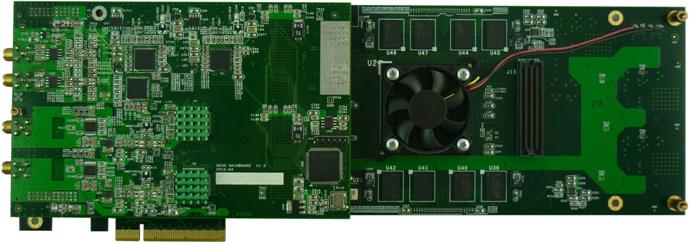

  QT-1001



  板载双通道8bit1GSPSADC,采样率可以通过软件设置;

  低噪声模拟前端,支持5Vpp信号输入,带程控增益,增益和偏置软件可调,50Ω阻抗,支持IQ信号采集;

  板载双通道16bit,大为1GSPSDAC,采样率可以通过软件设置,输出幅度4Vpp@50欧姆;

  板载1GB DDR2内存,可扩展为2GB;

  优化的PCIExpressx8传输接口,支持1200MB/s的连续传输速率;

  可扩展性强,预留高速差分对,可扩展FPGA和DSP。

  具有高稳定度,超低抖动时钟发生器。DAC通道和ADC通道需要分别采用独立的时钟控制器和独立的晶体驱动。

  板载XilinxXC5VLX220TFPGA,全开放的FPGA逻辑资源,支持用户自定义逻辑开发。

  板上可以扩展一块XilinxV5系列FPGA或者DSP板。

  通过扩展总线接口,包括LVTTLIO和32个可编程GPIO数字接口,独立时钟输入输出。

  具备完整的FPGA开发工程,包括PCIE,DDRcontroller,ADCinterface等IPcore。

  支持MATLTBSystemGenerator进行软硬件协同仿真。

  具备windows下驱动程序以及API函数,SDK开发包,以便二次开发。

  具备JTAG电缆下载功能,并支持通过PCIE总线直接对FPGA进行在线编程。

  备用独立供电系统,单独12VDC输入,可脱离计算机,作为单板使用。

  软件中具备6组32位参数配置功能,可配置FPGA中相应寄存器参数。

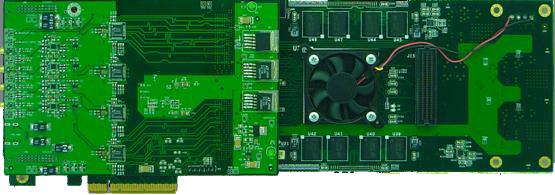

  QT-1014



  板载双通道14bit 400MSPSADC,采样率可以通过软件设置;

  低噪声模拟前端,支持5Vpp信号输入,带程控增益,软件可调,50Ω阻抗,支持IQ信号采集;

  板载双通道16bit 500MSPSDAC,采样率可以通过软件设置,大为1GSPS,输出幅度4Vpp@50欧姆;

  板载1GB DDR2内存,可扩展为2GB;

  优化的PCIExpressx8传输接口,支持1200MB/s的连续传输速率;

  可扩展性强,预留高速差分对,可扩展FPGA和DSP。

  具有板载高精度校准电路及时钟相位调节电路,支持自动校准过程和手动校准过程。

  板载XilinxXC5VLX220TFPGA,全开放的FPGA逻辑资源,支持用户自定义逻辑开发。

  7年的AD/DA自主研发经验,坤驰科技愿意为您在软件无线电方面进行技术交流,提供技术方案,达成共同进步。


  为了我们共同的目标“做专业的高速数据采集厂商”而共同努力!

  关于坤驰科技:

  坤驰科技是专注于高速数据采集信号处理高速数据存储与记录的高科技公司。坤驰科技为用户提供成熟的标准高速数据采集产品与技术,也可为用户提供定制化的高速信号采集解决方案。目前坤驰科技服务过的研究所、科研单位已达近百家。高速数据采集产品线涵盖PCIExpress、cPCI、PXIe、VPX、USB等总线,包含高速AD、DA平台、FPGA、DSP处理平台,SATA/SSD、Flash存储平台等。
