12路数据同步脉冲计数系统

返回列表 来源:坤驰科技 查看手机网址
扫一扫!12路数据同步脉冲计数系统扫一扫!
浏览:- 发布日期:2016-05-16 09:47:00【

12路同步脉冲采集计数系统可以完成12路数据的同步脉冲采集、计数以及实时存储等功能。系统采用3块4路高性能脉冲数据采集计数板卡与star-hub实现12通道同步工作。同步数据包括单个板卡通道之间的同步和多个板卡之间的同步,同步后的数据先存储在板载DDR3,再通过PCIe接口把数据传输到上位机。系统前端具备输入范围自适应输入范围调节功能,可精确采集各种不同幅度的脉冲信号。
12路同步脉冲采集计数系统适用于实验室振动状态脉冲计数、在线检测、噪声检测、温度试验、环境试验、雷管引爆延迟时间检测等。
北京坤驰科技有限公司基于数据采集与控制部分,为用户提供一整套解决方案,涉及到脉冲信号的采集、存储与处理。

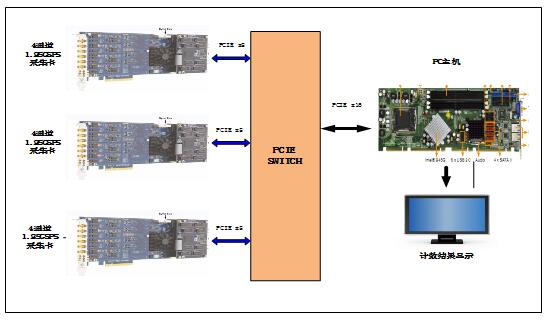

系统框图

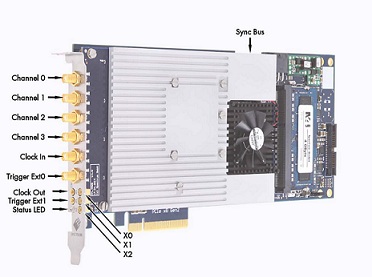

德国Spectrum公司:3块 M4i-2212-exp  PCIE总线的数据采集卡:

l 单板4通道同步脉冲信号采集技术。

l 8bit采集精度,
l 采样率可调: 1.25Gsps/4通道、2.5Gsps/2通道、5Gsps/1通道。
l 波形时间的Dead time:64 ns
l 带宽 500MHz
l 板上内存:4GSample
l 可调增益设置:±200 mV, ±500 mV, ±1 V, ±2.5 V。
l AC/DC输入可设置。
l PCIE x8 总线,连续数据传输率>2.8GB/s。
l 支持多板同步采集级联。
l 固件选择:脉冲计数

采集模块

l 依据信号大小可设置4档不同的增益范围,达到充分利用AD前端范围的效果。可选范围为±200 mV, ±500 mV, ±1 V, ±2.5 V。

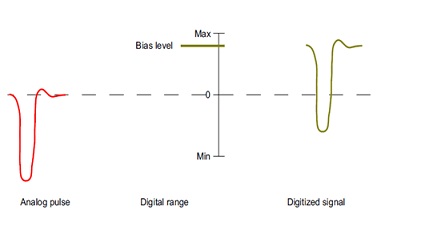

调节效果:

效果图

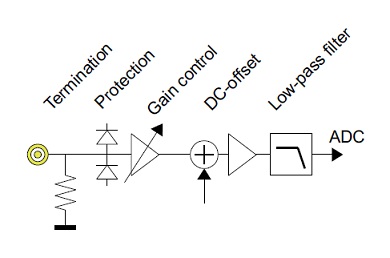

专门的硬件电路设计:

硬件电路设计

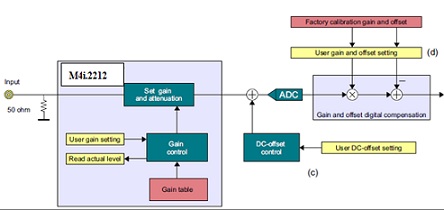

控制逻辑如下:



控制逻辑



同步模块:

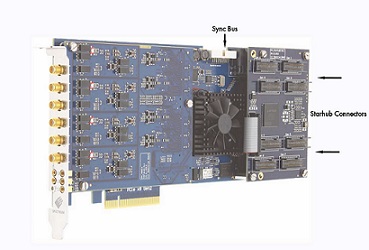

Spectrum 提供start-hub功能,通过独有的数据同步和补偿功能,能精确的同步多块采


集板卡,使多块板卡在统一的时钟和触发系统下工作,并保证各个通道间小的误差。

高速数据采集卡

Star-hub同步模块特征:


大支持8M4i系列板卡同步工作。

同步分发多板的时钟和触发。

同步精度及稳定性好。

采集板卡自动识别同步模块,简单易用。



脉冲计数功能:


在板卡FPGA上开发了高效的脉冲计数功能,降低了PC的负担并提升了脉冲计数时间,如下

图所示,板卡可通过检测脉冲的小值来确定脉冲个数,并可以输出每个脉冲小值的位置和

时间信息,以及脉冲统计个数。



脉冲计数

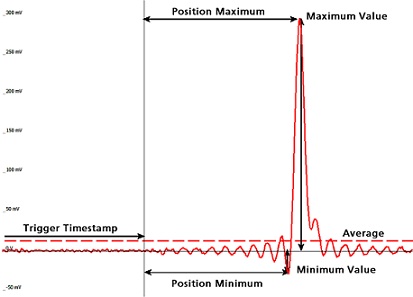

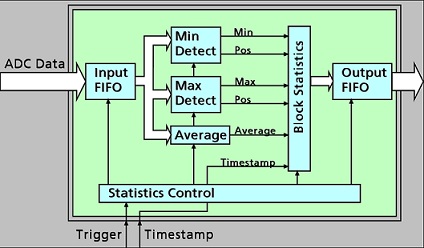

脉冲计数原理如下图:

脉冲计数原理

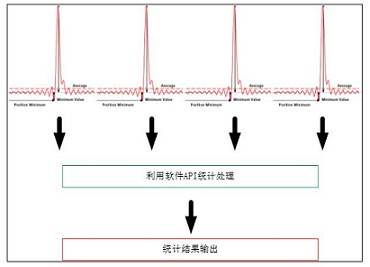

软件API计数原理:



软件API计数原理

专业处理软件:

 专业处理软件

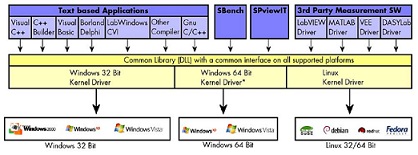

Spectrum公司提供完整的软件开发平台,具备二次开发API函数和丰富的例程。并提供集成应用程序SBench6,可以完成多块采集模块集成控制和生实时波形显示:

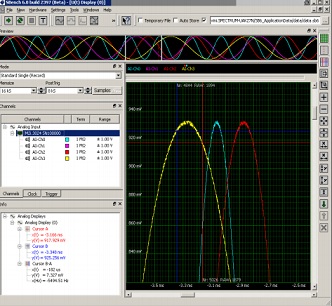

 软件操作界面如下:

软件操作界面

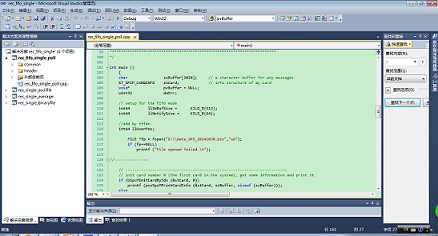

l 支持用户二次开发的C/C++程序设计,用户可以编程实现读写文件操作,保存采集的数据

二次开发  数据采集

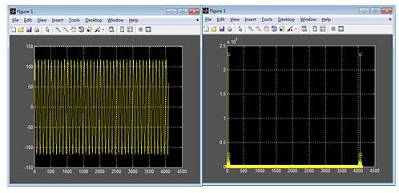

l 支持用户二次开发的matlab程序,使用户可以采集显示数据

采集显示数据




序号

型号

描述

数量

1
用户自选
PC机
1
2
M4i-2212-exp
PCIe接口采集卡
3
3
M4i.xxxx-SH16
Star-Hub连接器
1

该12路同步脉冲计数系统硬件规格高、软件操作方便,能够完美实现脉冲信号的检测和计数任务,相关功能都得到了多方实践的验证。
