  M4i—下一代高速数据采集数字化仪平台

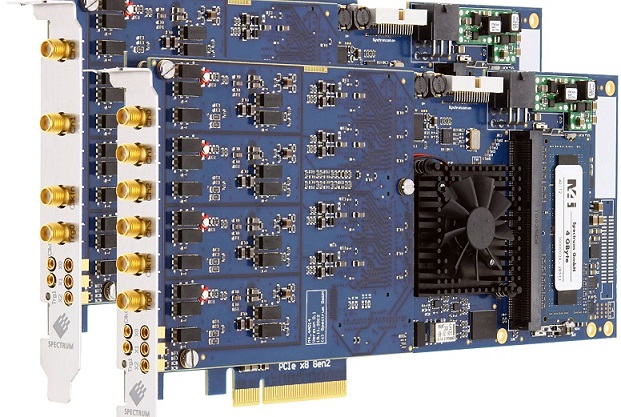

  来自Spectrum的新型高速仪器平台,具备PCIe×8Gen2接口的M4i-14位500MS/s数字化仪

  德国SpectrumSystementwicklungMicroelectronicGmbH公司首次发行基于新的模块化M4i平台的产品。新平台满足了许多客户对于增加数据流带宽和更高采样速率的要求。采集的数据存储在4GByte板载缓冲区中,并且可以通过PCIE×8Gen2接口以超过3GB/秒的速度将数据读出。3/4长度的插卡与Gen1和Gen3兼容,需要8或16个物理通道的PCIExpress插槽。



  4通道500MS/s数字化仪

  首先发布的模型是基于新平台-M4i.4451-×8-4通道和500MS/s同步采样速度,14位ADC分辨率。另一个较小的版本为双通道和500MS/s。两个版本的信号带宽都是250MHz。

  为了优化数据的存储和总线传送,重复信号并行传输时可以使用MultipleRecording方式存储到单独的存储段中。紧凑型M4i卡已经具备不同的数据采集模式如单发、流(FIFO)、分段(MultipleRecording),门控(门控抽样)或分段获取的快速信号和连续的慢速数据组合记录的形式(ABA模式)。所有触发事件可以进行时间标记。标记时钟可以基于内部的时钟电路或外部输入的时间基准信号。

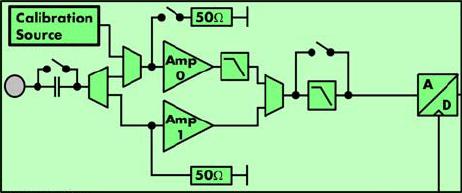

  四个(或两个)输入通道完全独立,每个通道独享一个ADC芯片和高精度前置放大器。每个放大器可以使用软件分别进行配置。使用软件可以选择六个输入范围之一(从±200mV到±10V)、50欧姆或1兆欧姆输入阻抗、交流或直流耦合。除此之外,可以通过激活一个带宽滤波器来抑制高频噪声信号。

  M4i的卡片有一个非常强大的触发引擎,可以通过一个逻辑或或逻辑和将每个通道的外部触发输入与通道触发输入结合起来。通道触发检测可以通过编程方式设置为边缘,水平,窗口或脉冲宽度几种模式。



  使用Star-Hub进行同步

  多可以在同一个系统中同步运行八块M4i卡。Star-Hub模块将时钟信号和触发信号分布在各块M4i卡之间。利用Star-Hub模块可以将所有的连接在一起的M4i卡的触发源组合起来使得可以使用任何触发源作为一个完整系统的起始事件。使用Star-Hub模块可以同时获得32通道,500MS/s和14位分辨率。

  M4i.4451-×8是新系列超高速数字化仪家族的个产品。相比于之前的同样具有PCIExpressx1接口的M2i和M3i平台,M4i平台的总线传送速度增加了16倍。加上新的时钟理念和强大的FPGA系统,该平台的设计为超高速高分辨率的下一代数据采集产品奠定了基础。由于基于内部模块化的概念,具备不同数量ADC和不同采样速率的新产品可以用比以往更快的速度进入市场。因此2013年计划发布更多具备16位ADC的分辨率和130MS/s和250MS/s传输速度的新型号。

  M4i平台并不局限于A/D模块,但也将被用来作为快速数字数据采集和任意波形和模式生成器的基础。

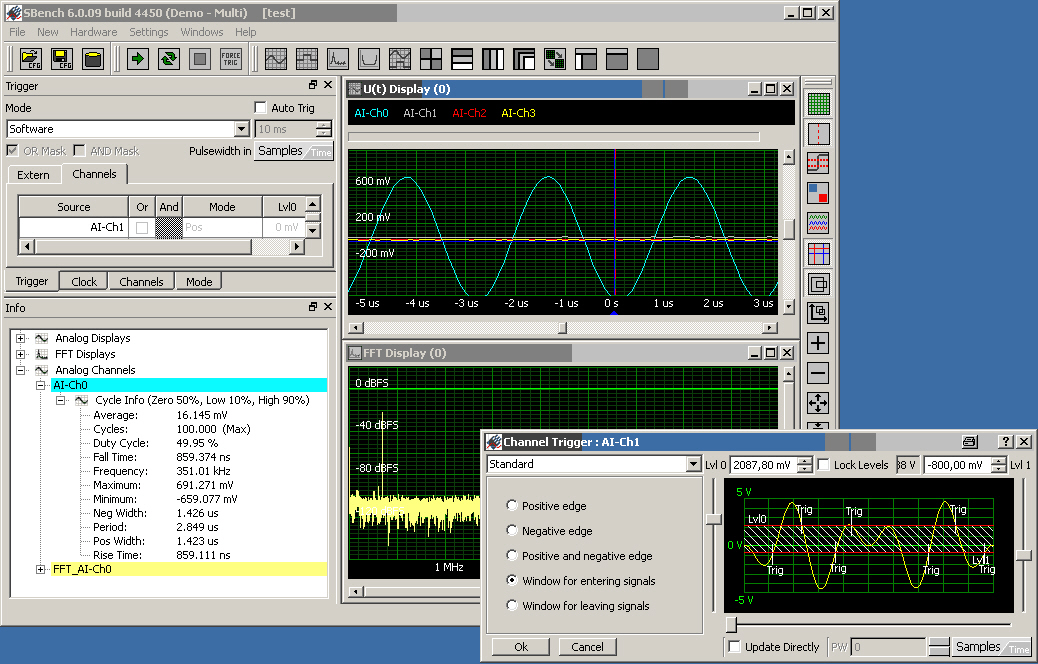

  SBench6仪器软件

  该系列新卡所有的特性完全支持SPECTRUM的软件平台SBench6。经过优化的SBench能够处理几个GB的大信息量,并能运行在32位和64位的Windows和Linux系统。这样,SBench是个开箱即用的测量软件,完全支持Linux系统。

  SBench6是为SPECTRUM的PC仪器专门设计的。它通过舒适的人机对话模式支持M4i系列所有的使用模式和环境设置。该软件能够运行在板卡的示波器模式以及长时间瞬态记录模式(数据流模式)。SBench6的特性之一就是分割视图,它允许显示段信号的基础信号,连同第二时基(ABA模式)以及高度精确的时间标记。

  除此之外,SBench6还有许多内置功能,可以方便地进行数据分析和文档编辑,如FFT分析,函数解析器,综合分析函数,导出成ASCII文件,波型文件,MATLAB,信号和显示的注释函数以及方便的打印输出功能。

  M4i系列—就像早期的M3i和M2i平台,以及digitizerNETBOX家族的以太网产品—都是基于成熟的SPCM驱动接口。这个接口包含一个通用的API,其支持SPETRUM当前所有产品。例如,一个程序设计M3i.4140-exp(1频道14位400MS/s数字化仪)只需要更改几行代码就可以在新M4i.4451-x8上运行。

  需要自己编程的客户可以使用成熟的基于Windows和Linux的SPCM驱动,他们也作为产品的一部分供客户使用。我们将提供一套标准的编程例子来说明板卡的信号捕获功能。它们广泛支持VisualC++,Borlandc++,GnuC++,VisualBasic,VB,c#,J#和Delphi代码。

  所有SPETRUM的硬件产品均享有标准的2年保修期。驱动程序、软件和固件更新是免费的并由开发工程师给予您直接的售后支持。
