3 U VPX 风冷系统解决方案

返回列表 来源:坤驰科技 查看手机网址
扫一扫!3 U VPX 风冷系统解决方案扫一扫!
浏览:- 发布日期:2016-04-20 10:05:00【
该解决方案结合VPX和高速数据采集卡,实现了多板卡、多通道精确工作,并具有存储容量大、体积坚固、抗干扰、耐震动的特点。

规格信息:

1)坚固式机箱

标准3U结构
13个插槽
多8块板卡同步
抗干扰、耐震动。
风冷结构
220V标准供电

机箱



2)PC主控卡

Intel®3rd代Core™ i7处理器
3615QE(6MB L2 Cache, 4x 2.3 GHz, 45W)

4GB板上DDR3+ECC, 4HP, 0°C ~ 60°C

接口:串口、USB、以太网、mDP
风冷结构

PC主控卡


3)SSD存储板

128G 和1TB SSD硬盘存储
可扩展为2T、4T等更大空间
SATA 3 X2 2x500MB/S 传输率

SSD存储板


4)采集板卡

标准3u采集卡
双通道 250MS/S 同步采集
2GB板上内存
4个预留I/O接口
PCIe gen 2.0 X4快速数据传输

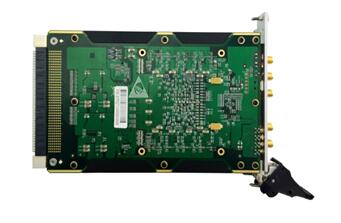

采集板卡

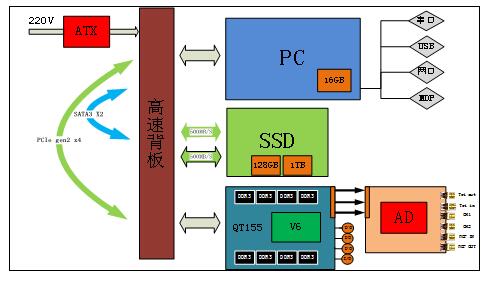

系统框图如下:

系统框图

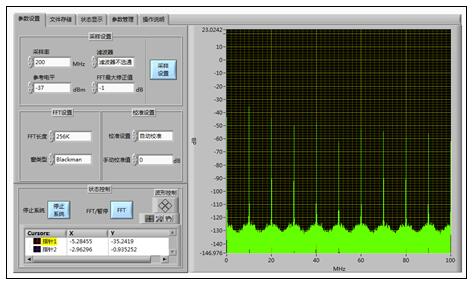

软件界面:

软件界面
