声场检测系统

返回列表 来源:坤驰科技 查看手机网址
扫一扫!声场检测系统扫一扫!
浏览:- 发布日期:2024-10-30 14:19:50【

概述

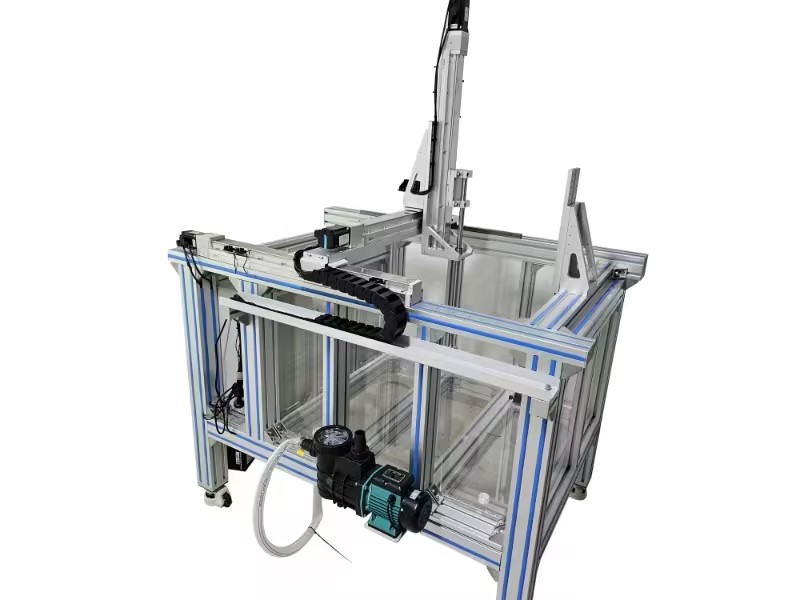

BF-W超声场检测系统是全功能三维声场表征测试系统。本系统主要用于测试超声探头所发出来的超声场,通过使用特定的水听器经过装置进行扫描,从而获得超声探头的聚焦情况、场强度、焦点大小等超声场指标。系统自带校正和图像处理功能,能够实现快速数据分析和导出。

1dd749f84906d2b296bcede6cdc7b6f0

可测量参数:

·脉冲平均声强lsppa,lsppa.3

·声压聚焦面积EAR

·-6db声束面积内时间平均声强

·峰值负声压(峰值舒张声压)Pr,Pr.3

·机械指数MI

·声焦距Focus Length

·热指数TIS,TIB,TIC

·中心频率fc

·空间峰值时间平均声强lspta,lspta.3

·-6db焦域尺寸

·最大空间平均升功率输出(最大功率)

·脉冲强度积分PII

应用场景

医疗领域:精准医疗需要对超声探头的各项参数进行严格测试和校准。以胃癌筛查、超声碎石为例,精准超声在诊断和治疗上起着重要作用。

医美领域:例如超声刀、热玛吉等利用超声聚焦进入皮肤的治疗场景,也需要本系统进行超声表征。

系统优势

·随系统附带计量院计量认证书(全国独家),本产品产生的每个数据均是通过认证。

·自带表征处理软件。

·扫描快速,分辨精度可达±1um。

·扫描范围广

·响应快速,支持二次开发。

·误差率小于0.5%。

·界面友好,上手简单。

·定制化服务:根据客户需求,定制专属的测量方案。

·系统稳定性:专用夹具和吸声材料,确保测量精度和重复性。

·智能数据处理:数字化信号处理,多频率扫描,以及全面的数据分析和波形分析软件。

北京坤驰科技有限公司基于核心数据采集与控制产品QT1144VG,为用户提供一套解决方案,涉及到信号的采集存储或处理。

QT1144-4

QUEENTEST QT1144VG PCIe高速数字化仪平台

250MS/s4通道、16bit分辨率 DC耦合 PCI Express Gen2 x8

产品特性

·最大支持4通道同步采集

·四通道250MS/s采样率

·16bit转换精度

·-3dB带宽:100MHz

·支持DC流耦合,50Ω阻抗输入

·支持程序控制直流偏置电压,调整范围达到满量程

·输入量程档位:±250mV、±500mV、±1000mV、±2000mV可调

·支持内部时钟或外部参考时钟输入输出

·支持软件触发、外部触发、通道触发、内部脉冲触发功能

·支持多通道同步

·支持多板卡同步

·4GB板载内存

·PCIe x8 Gen2数据传输接口,连续传输率≥2.0GB/s

·FPGA定制应用,支持FPGA二次开发
