随处可用的AWG——在多达8个通道上提供24V输出幅值

返回列表 来源:坤驰科技 查看手机网址
扫一扫!随处可用的AWG——在多达8个通道上提供24V输出幅值扫一扫!
浏览:- 发布日期:2020-02-25 18:45:00【

——Spectrum增加了四款基于LXI的新型AWG仪器,用于产生高振幅信号

任意波形发生器(AWG)几乎可以生成任何波形,因此在当今复杂的电子系统中,作为信号发生器有很大的作用。Spectrum公司最近发布了四种generator NETBOX系列的新型号,它们在多达8个通道上的输出幅值高达24V,可以满足测试应用的要求。新单元采用最新的16位数模转换器,并提供两种不同的速度范围:DN2.657型号以高达125 MS/s的速率输出波形,而DN2.654输出波形的速率为40MS/s。两种速度范围均可实现4或8个完全同步通道。


随处可创建测试波形

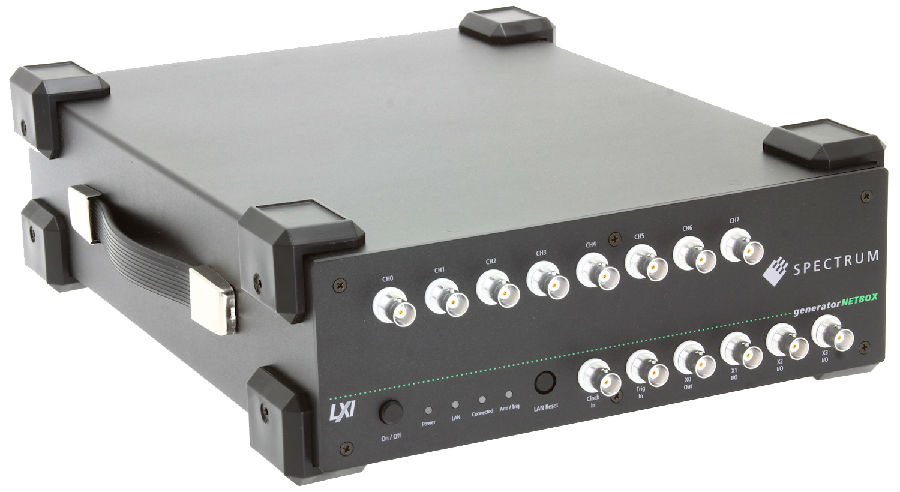

基于LXI的仪器通过与PC或计算机网络进行简单的以太网连接,易于集成和操作。小而紧凑的便携式NETBOX产品使用Gbit以太网,重量仅为6.3Kg,因此几乎可以在任何地方工作。可在测试平台上独立安装,或与其他设备一起机架安装,甚至在配备可选的12V或24VDC电源时可以移动。

对NETBOX需要远程操作的应用程序,Spectrum还提供了嵌入式服务器选件DN2.xxx-Emb。该选件结合了强大的CPU,可自由访问的SSD,更多的内存和远程软件开发访问方法。它创建了一个开放平台,可以在其中运行自己的软件,同时仍然可以通过LAN连接进行远程访问。该选件允许NETBOX独立运行,或者在连接到LAN时作为系统的一部分运行。

几乎可以创建任何测试波形

为了产生完美的波形,每个通道都有自己的16位DAC和输出级。通道共享一个公共时钟和触发器,以确保完全同步,输出级包含四个可切换的滤波器路径,用于优化信号质量。灵活的输出级与高分辨率DAC相结合,可确保产生失真极低,动态范围宽且信噪比极高的信号。所有型号都可以振幅波动高达1M?的±12V或50?的±6V的波形。

Spectrum的CTO Oliver Rovini表示:“这些新的AWG产品采用易于集成的封装,为想要在DC至60MHz范围内产生更大测试信号的人提供了一种经济高效的解决方案。我们在设计时就考虑到了多功能性,并结合了可创建几乎无限范围的测试和控制信号的功能。例如,这些单元包括高达2x512 MSamples的大型板载存储器,可以在多种不同的工作模式下使用,从而可以产生长而复杂的波形。这包括单次,循环,FIFO,门控和序列重放模式。在FIFO模式下,仪器可以通过Gbit以太网端口从PC存储器到AWG存储器连续流式传输数据。甚至可以在新波形数据加载到板载存储器时生成信号。”

AWG的灵活性通过前面板多功能I/O连接器得到了进一步增强,该连接器可访问其他同步数字(标记)输出,异步数字I/O,触发输出,运行和重启状态以及不同的时钟。

简单的控制和信号生成

用NETBOX控制和生成信号很简单。仪器标配有SBench 6 Professional软件。用户可以通过简单易用的界面控制AWG的所有模式和设置。该软件支持多通道操作,并具许多内置功能,可用于波形显示,信号生成,数据分析和文档记录。可以使用软件的EasyGenerator功能创建基本信号,可生成具有可编程频率,幅度和相位的正弦波,三角波或矩形波等波形。可以使用数学方程式或通过从其他程序或设备(例如数字化仪或示波器)以二进制,ASCII或波形格式导入数据来创建更复杂的信号。

Generator NETBOX单元是完全可编程的,并且免费提供驱动程序,以支持最流行的编程语言(例如C++,VB.NET,C#,J#,Delphi,Java或Python代码)以及第三方软件工具,例如LabVIEW和MATLAB。

关于Spectrum

Spectrum成立于1989年,采用多功能模块化设计,可创建各种数字化仪和发生器产品,例如PC卡(PCIe和PXIe)和独立以太网单元(LXI)。30年来,他们赢得了世界各地的客户,包括许多品牌行业领导者和几乎所有知名大学的认可。
