高速数据采集卡的10GBE以太网传输解决方案

返回列表 来源:坤驰科技 查看手机网址
扫一扫!高速数据采集卡的10GBE以太网传输解决方案扫一扫!
浏览:- 发布日期:2016-03-14 11:17:00【

 ADQ14系列高速数据采集卡

  我们看到高速数据采集市场,北京坤驰科技有限公司代理的的一款ADQ14系列高速数据采集卡,在2016年推出了一款支持10GbE以太网传输接口的相关版本,这种接口具备以下特点:

10GbE·独立式操作

1 ADQ14–10GBE

  简介

ADQ14系列高速数据采集卡可以装备10GbE接口以实现远程安装及操作。SFP+插口支持远程、近程的光纤设备和金属设备安装。ADQ14-10GBE的结构图如图1.

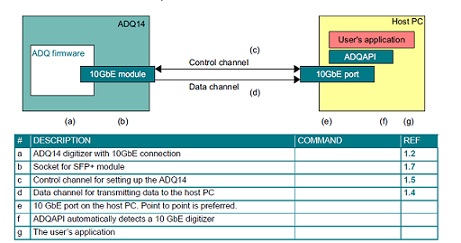

传输原理图

     图1ADQ14–10GBE传输原理图

灵活的系统设计

10GbE接口与USB3.0接口一样,给ADQ14带来相同的灵活性的同时。还可以高速数据传输,远程传输。

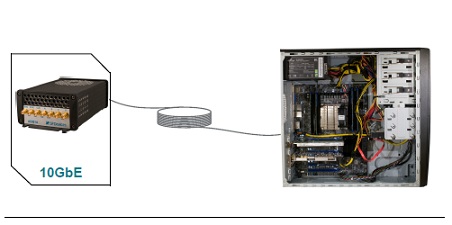

    ADQ14系列高速数据采集卡就可以安置到离检测器更近的位置,使得检测器与数据采集之间的线缆更短,这将很大程度避免长距离电缆带来的信号反射和衰减问题。主机可以放置在用户所在的操作环境内。

    光纤接口选项也给主机和高速数据采集之间带来了电隔离效果,这将降低使用设备之间的噪声。

     协议

      10GbE使用UDP协议。

      传输

      ADQ14-10GBE支持数据包的错序传输,但不支持丢包重发,点对点的连接是理想的。数据回放的重建过程中,是否丢包会被检测到。

     控制

     ADQ14的控制操作是通过10GbE链接实现的,通过控制接口传输控制命令以确保所有的命令都能正确接收。

     数据传输率

     持续数据传输率可达6 Gbit/s。



     光学组件

     ADQ14-10GBE支持SR和LR光学组件。

     技术参数

     表1参数(TBC
