基于MTCA总线的信号采集与回放系统

 系统规格：

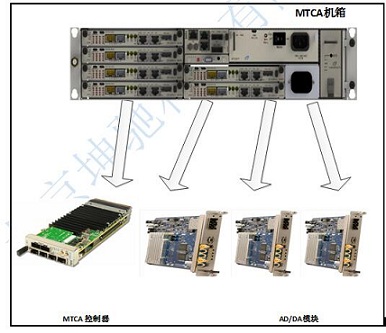

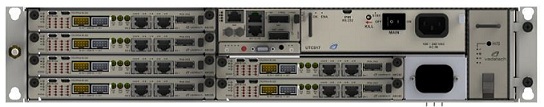

系统基于MTCA总线构架，多可集成6块SDR14高速数据采集、回放板卡，高效MTCA控制器，坚固型机箱，北京坤驰科技有限公司也此次实现了数据采集、回放、传输为一体的一站式解决方案。

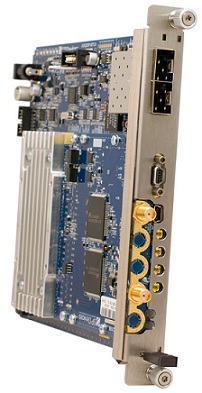

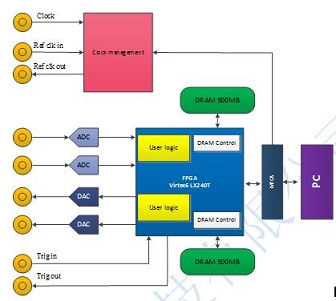

1. SDR14 –MTCA AD和DA集成于同一块板卡，数据转换效率高。

•  2通道14bit精度800MS/s采集模块
•  50 欧姆AC耦合，输入信号满幅度2.2Vpp
•  模拟输入带宽550Mhz
•  支持外部时钟输入
•  板载500MB存储
•  MTCA 3U 2槽位

•  2通道14bit精度1.6GS/s 回放模块
•  50欧姆AC耦合，输出信号满幅度1Vpp
•  模拟输出带宽800Mhz
•  支持外部时钟输入
•  板载500MB存储
•  MTCA 3U 2槽位

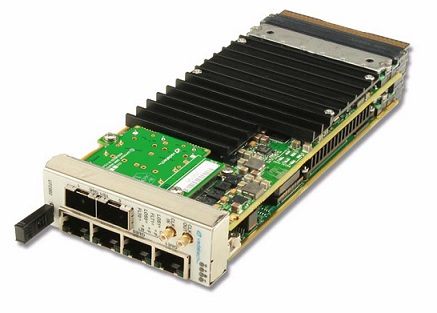

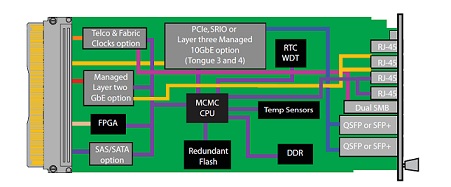

2. UTC002系列MTCA控制器具体指标如下。

•  400MHz RISC CPU处理器,
•  64MB的DDR用于MTCA系统载板控制和机架资源管理
•  配备SAS/SATA、GbE
•  无线/GPS时钟
•  带有扩频能力的光纤时钟
•  蓝、红、黄、绿LED状态指示灯
•  Linux 2.6 嵌入式操作系统
•  兼容IPMI 2.0 协议
•  兼容HPM.1协议





•  尺寸：19” x 2U x 14.2”
•  兼容MTCA.4规格的后IO设计，适用于高能物理等应用
•  多可装载6块MTCA.4卡，AMCs和TRMs双模块
•  单个MCH和灵活的电源模块选项，集成度高
•  适用高速12.5GHz MTCA连接器
•  可移动的空气过滤器、电源模块、风扇托盘
•  单/双 500W AC或单/双796W DC 标准电源，其他选项可选
•  远程警告和后置JSM
•  实用、美观的电缆管理
•  兼容RoHS

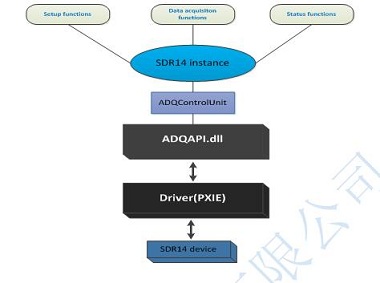

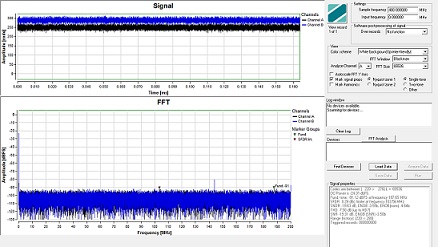

•  系统自带软件ADCaptureLab

•  提供matlab、c/c++的用户二次开发API
