基于PXIe的中频信号采集存储系统

基于PXIe的中频信号采集存储系统可实现高速信号的采集、存储功能。该系统具备PXIe总线的高吞吐量、坤驰科技代理的ADQ14系列板卡的高速高精度数据采集、SSD磁盘阵列板大容量存储特征，可实现14bit采样精度、2GS/s采样率、高达1000MB/s直接存储速率、2TB存储容量的中频信号采集存储。

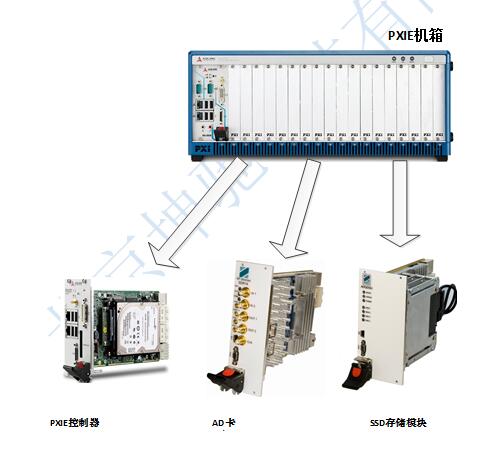

系统整体图：

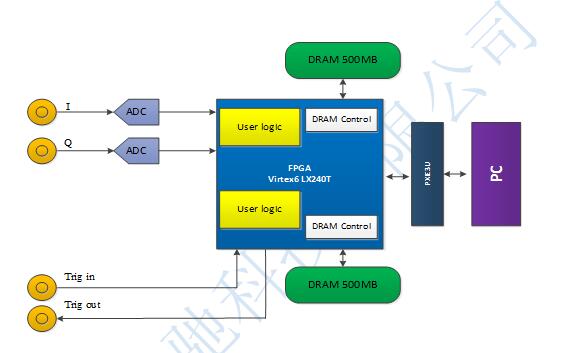

1. ADQ14AC-1X PXIE高速数据采集卡：

AD卡参数指标：

•  1通道14bit精度2GS/s 采集模块
•  50欧姆AC耦合，输入信号满幅度1.9Vpp,过压保护
•  模拟输入带宽900Mhz
•  高3.2GByte/s数据传输率
•  支持外部时钟输入
•  板载2G存储
•  PXIE 3U 2槽位
•  FPGA开放

•  SNR 64dB
•  SNDR 59 dB
•  SFDR 61 dB
•  ENOB 9.6 bits

2. ADQSDU 2TBytes高速SSD存储板：

•  2TB存储容量
•  支持大1000MB/s的写速率，大300MB/s的读速率
•  监测控制功能
•  PXIE 3U 4槽位
•  可以和AD卡交互连接

3. PXIE控制器：

•  强大的计算能力，Intel® Core™ i5-520E 2.4GHz处理器
•  系统大吞吐量2GB/s
•  PXIE 3U 2个插槽
•  PXIE连接性能4链路 x4 x4 x4 x4 ，2链路 x8 x8

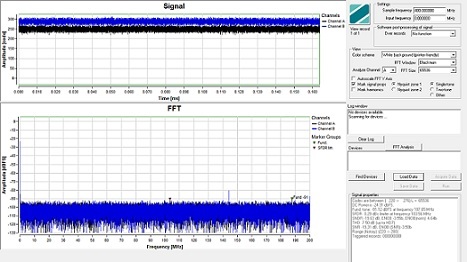

•  可以设置采集的长度，长65536个点，可以设置采样率，大2GS/s 。

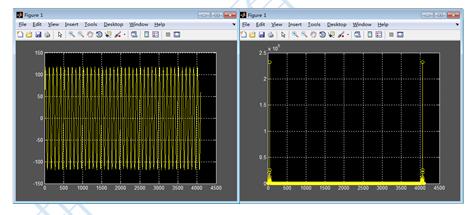

•  可以对采集的数据做FFT运算，FFT点数128~65536
•  可以对FFT运算加hamming窗、hanning窗、blackman窗，有效防止频率分辨率不足，导致频谱泄漏问题
•  支持multi-record功能，根据外部触发，触发每次的采集行为，然后把每次触发采集的信号拼接传输给上位机，或者流入磁盘阵列
•  支持通道触发，根据每个通道输入的信号，可以选择上升沿、下降沿、高电平、低电平触发，设置触发电平的值
