坤驰科技推荐产品:Spectrum公司M2i.49XX系列数字化仪

返回列表 来源:坤驰科技 查看手机网址
扫一扫!坤驰科技推荐产品:Spectrum公司M2i.49XX系列数字化仪扫一扫!
浏览:- 发布日期:2015-03-22 13:44:00【

本系列产品为坤驰的合作伙伴德国Spectrum公司发布的M2i.49XX系列数字化仪。其卓越的性能可被广泛应用于各类科技领域,涵盖了激光、雷达、通信、电子对抗、高能物理、质谱分析、超声、医疗等。

M2i.49xxx系列数字化仪提供16bit分辨率下从10到60MS/s的采样速率的优异功能,包括大容量的板载存储器,多种触发模式和通用的数据传输模式。如此多的功能集合,使M2i.49xx系列板卡在1到20MHz信号范围内发挥出极强的数据采集和分析性能。灵活性和精确度是在该系列产品的核心。

高速数据采集卡

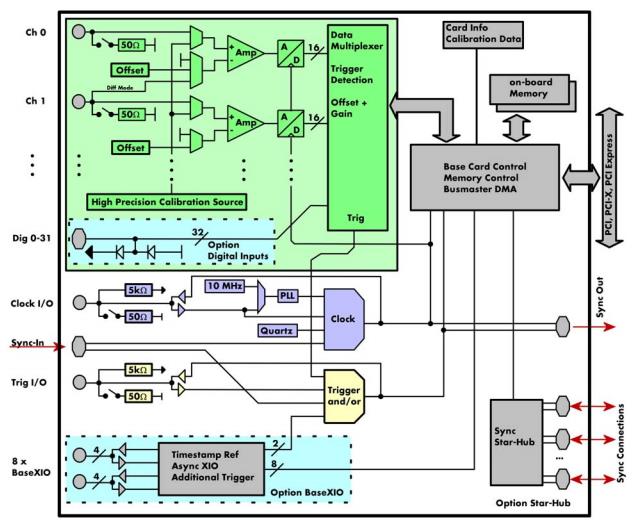

此系列高速数据采集卡中,每个通道都有自己的ADC和低噪声信号调理电路,可调整的信号幅度超过6个不同的电压范围,从200mV到10V满量程,可通过软件选择单端或差分输入,50欧姆或1兆欧输入阻抗。用户可以利用ADC的可变增益和可调偏移功能,以确保在佳的测量精度下获得全动态范围。ADC的时钟具有灵活和精确的时间同步功能,可以在极小的相位误差下进行跨通道时间和频率的交织采样。优化的动态性能使该系列数据采集卡提供大于75分贝的出色的信噪比。无杂散动态范围(超过90 DB)和低总谐波失真(小于80 dB)都是该系列数据采集卡的核心指标。这意味着你可以利用其超强的测量精度和准确度探测和获得极其细微的信号变化。该系列卡可提供两个、四个或八个完全同步通道。如果需要更多的通道进行数据采集,用户可以利用Spectrum StarHub系统同时连接多达16个板卡,打造上百个完全同步的通道。使得捕捉复杂的信号的难度大大降低。

高速数据采集卡

该系列板卡拥有高采样率与大容量内存:256M采样标准和高达1千兆采样可选;以及各种强大的数据采集模式。使用“singleshot”模式瞬态捕捉,“FIFO”模式直接将数据采集并传到电脑,“multiple segment”模式获取大量的信号突变(包括时间戳),以及“gated sampling”模式进行特殊的时间方式的门控采样。

先进的触发电路也意味着用户可以捕捉稀有或难以检测的事件。触发模式如边缘触发,电压触发和时间窗口,及多通道输入逻辑,使该板卡无论何种信号出现都可以准确的做出相应。

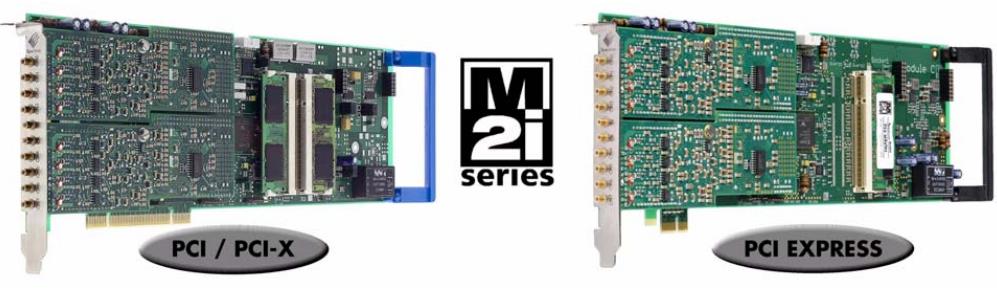

M2i.49xx系列板卡可提供PCIe和PCI两种接口。使用Spectrum优化的驱动程序能以超过160MB/s的速率将数据从主板上的内存传输到个人电脑。该系列也支持PXI和cPCI卡的版本,用户也可以使用digitizerNETBOX系列内带以太网接口得到相同的高速数据采集效果。

该卡支持Windows和Linux操作系统的驱动程序,以及用于C++、LadVIEW、LabWindows、 Visual Basic和其他流行的编程语言的编程实例。如果用户不想自己编写软件,Spectrum还提供集控制、显示、存储和分析一体的软件SBench6。SBench6基于Windows,拥有直观的图形界面显示及灵活简单的操作方式。它适用于目前所有的Spectrum数字化仪,也可在同一台PC上安装多卡的系统中使用。

该M2i.49xx系列数字化仪可提供多种采样率和通道配置。用户根据多种可选的机型可以经济有效地找到需要的产品,以及信号采集和分析应用的解决方案。
