德国Spectrum推出32通道数字数据采集卡,数据速率高达720MBit/s

返回列表 来源:坤驰科技 查看手机网址
扫一扫!德国Spectrum推出32通道数字数据采集卡,数据速率高达720MBit/s扫一扫!
浏览:- 发布日期:2016-02-29 09:30:00【

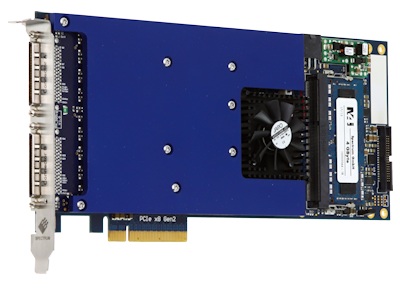

2016年2月29日,德国汉斯多尔夫讯——对于需要高速数字数据记录和长时间多通道逻辑分析的测试工程师而言,德国Spectrum公司推出的M4i.77xx系列数字数据采集卡代表了卓越性能的再次突破。基于Spectrum公司成熟的M4i系列PCIe平台,采集卡小巧且功能完备。每张采集卡都配有32个完全同步的采集通道、大容量的4G板载内存以及一个能够提供卓越数据流性能的PCI Express x8 Gen 2接口。





如果用户有更多通道需求,可通过Spectrum公司的Star-Hub时钟和触发分发系统将8张采集卡相连,将系统扩展至256个完全同步的通道。

德国Spectrum公司为客户提供了五款采集卡型号,其中包括两款针对LVDS,(LV)PECL, (N)ECL和其它差分信号提供的差分输入,三款针对1.2V、1.5V、1.8V、2.5V、3.3V和5.0 V逻辑电平提供的单端输入。这五款采集卡为数字通道以及外部触发器搭配了两个VHDCI连接器,时钟输入和时钟输出。此外,连接器还提供两个独立的多功能输入/输出端口,可分别编程并执行不同操作,如触发输出、状态输出(准备状态、触发状态和就绪状态等等)和额外的非同步I/O线路。

单端采集卡中的高端产品是M4i.7730-x8型号,其内部数据率可达720MBit/s。其它型号产品性能可达到125MBit/s和250MBit/s。对于差分输入的产品,M4i.7735-x8的内部数据传输率为720 MBit/s,而经济型产品M4i.7725-x8的性能则可达到250MBit/s。

凭借PCI Express x8 Gen 2接口,所有采集卡都可以提供超高速的数据传输。该接口与Spectrum公司的优化驱动器相搭配,将使数据传输率达到3.0GB/s以上。因此,即便采样率达到极限,所有通道的数据也能够被连续记录。将所获得的波形以流模式传输至基于PC的存储系统,如Spectrum公司的tera-store装置甚至可以实现一次几分钟或几小时的不间断记录。

这种快速传输的采集卡适用于各种采集模式,包括单发式、多重记录式、门采样和连续流(FIFO)。这些采集模式又进一步支持一种灵活的触发式引擎,与触发时间戳一起支持全模式触发。

对于状态分析,用户可以使用外部时钟对所需数据进行同步采样。在此种模式下,只要确保时钟的高和低值,时钟的测试时间是允许有间隔的。为了简化数据的同步采样,输入的时钟信号也可以根据数据进行时间的转移或延迟,以确保获取数据的准确性。

与Spectrum公司M4i系列数字化仪和发生器一样,这些PCIe板卡相比传统测试仪器更小,可以用于绝大多数的现代PC设备。将板卡单地安装于一个空的PCIe卡槽内,下载Spectrum公司软件就能够获取数字波形。用户可自由对这些板卡进行编程,并与Spectrum公司SBench6控制软件一起使用。如果用户希望使用自主研发的软件来控制采集卡,可以使用成熟的Spectrum驱动(可用于Windows 和 Linux系统),该驱动已作为产品的组成部分包含在产品出厂配置内。一组标准化编程的实例说明了主要的信号生成方程和支撑由Visual C++, Borland C++, Gnu C++, LabVIEW, Visual Basic, VB.NET, C#, J#, Python and Delphi代码提供。

M4i.77xx系列数字数据采集卡可立即交付使用,并附送SBench6基础版本的工厂测试软件和驱动。德国Spectrum公司为产品提供两年质保,且免费支持产品软件和固件更新。



关于德国Spectrum公司

德国Spectrum公司成立于1989年,是全球领先的基于PC测试测量设备的设计商与制造商,产品主要应用于电子信号采集、产生与分析。公司专注于高速数字化仪及发生器技术。迄今为止,Spectrum公司所研发的模块化产品已经多达400余种,并符合诸如PCIe, LXI和PXI等业界主流的行业标准。德国Spectrum公司总部位于德国汉斯多尔夫,销售网络遍及全球并为世界各地的客户提供杰出、快速的技术支持。
