在高速信号发生领域，传统的电子仪器尽管具有强大的功能，但有时与计算机结合的大量数据的产生与播放，及与分析软件很好的结合（如matlab），需要一种计算机总线的任意波形发生器。目前在高速信号产生模块化仪器方面，有几款领先的产品在此做一下介绍，以便用户在选用时能够基于各自的性能选择更适合自己的产品。

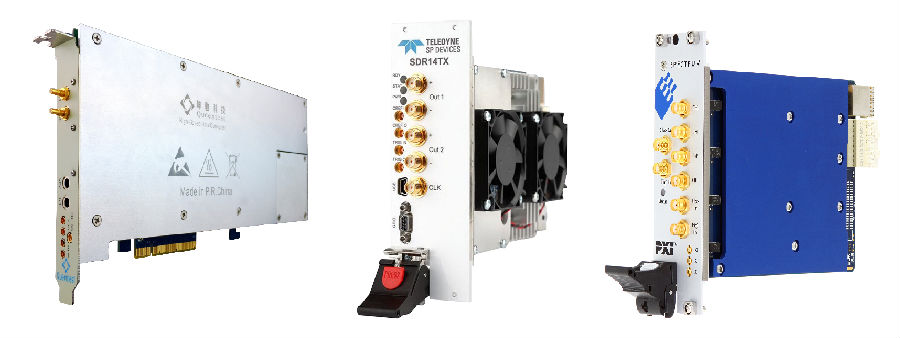

一、德国Spectrum 型号：M4i.66xx、M4x.66xx
二、瑞典SP Devices 型号：SDR14TX
三、北京坤驰科技 型号：QT1237
比较项 产品型号 | Spectrum M4i.66xx M4x.66xx | SP Devices SDR14TX | 坤驰科技 QT1237 |
数据更新速率 | 1.25 GS/s 和 625 MS/s | 2 GS/s | 2.5GS/s |
垂直精度 | 16bit | 14bit | 14bit |
通道数 | 1,2,4 | 2 | 1,2 |
输出信号带宽 | 400 MHz | 1 GHz–2 GHz | 500MHz |
总线形式 | PXIe/PCIe | PXIe/PCIe | PCIe |
总线传输速率 | 1.5GB/s | 3.4GB/s | 3.0GB/s |
板上存储 | 4GB | 1GB | 4GB |
输入接口 | SMA | SMA | SMA |
输出阻抗 | 50Ω | 单端50Ω，差分100Ω | 50Ω |
输出幅值 | 50Ω阻抗时±2.0 V 高阻抗匹配时±4 V | 单端±1V 差分±2V | AC耦合±1V DC耦合±2V |
耦合方式 | AC/DC | AC/DC | AC/DC |
电源 | 12V | 12V | 12V |
功耗 | 31-40W | 40W | 30W |
多板卡同步 | 支持 | 支持 | 不支持 |
外部时钟 输入输出 | 支持 | 支持 | 输入支持 输出TBD |
内部时钟 | 支持 | 支持 | 支持 |
操作软件 | SBench | ADCaptureLab | 无 |
FPGA二次开发 | 不支持 | 支持 | 支持 |
M4i.66xx、M4x.66xx与SDR14TX都支持Windows/Linux环境下运行，QT1237目前暂支持Windows系统。
三款产品都支持PCIe总线，这为数据采集设备/仪器与PC机之间的连接提供了一个更简单易用的方案，并提升了系统总线的数据传输能力。M4x.66xx与SDR14TX也支持PXIe总线，两者都兼容NI、凌华等市面上主流的PXI机箱，这使得两款产品可以轻松地嵌入到您的现有PXI系统中去。
SDR14TX和QT1237提供了FPGA开发套件，支持客户对FPGA进行自定义逻辑开发。可很方便地在FPGA上实现对所采集的信号作数字滤波运算、快速傅立叶变换(FFT)等多种信号处理和分析。
任意波形发生卡外形模块化，尺寸小巧，专为需要建立灵活的可扩展性测试测量和控制应用系统的工程师和科学家设计，可满足以小的成本、快速的开发系统的需求。
这几款产品都应用于广泛的领域：电子顺磁共振(EPR)、雷达、LIDAR、无线通信、科学仪器、粒子物理、半导体测试、自动化测试设备、测试和测量、量子技术、零中频IQ系统。
