Matlab实现高速数据采集卡驱动的调用

返回列表 来源:坤驰科技 查看手机网址
扫一扫!Matlab实现高速数据采集卡驱动的调用扫一扫!
浏览:- 发布日期:2015-05-04 17:00:00【

  运用c-mex混合编程的方法,通过接口函数mexfunction实现对高速数据采集卡驱动的调用。

  一、指令格式

  指令+bar地址+偏移地址+值

  Cmd+bar_addr+Offset+Value

  cmd:0写寄存器

  cmd:1读寄存器

  二、使用方法

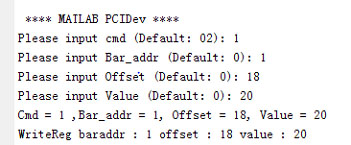

  用matlab打开QTPCIDevUser.m文件,点击运行,按提示输入先后输入指令Cmd,输入bar地址(bar_addr),输入偏移地址(Offset),执行写操作时输入值(Value),执行读操作时只输入指令、bar地址、偏移地址即可。(传入的值均为十进制数值)


  三、实现原理

  通过接口函数mexfunction传入相应指令,实现用户对QTPCIAPI中封装的相应函数的调用,从而实现相应功能。

  只需要对接口函数的修改,就可以实现对驱动的功能的修改。

  四、编译方法

  在matlab的commandwindow中输入mexQTPCIDev.cpp(要把函数所需头文件全部放在matlab活动的文件夹下)

  本方案只是初步demo,后的使用需要一些修改、优化与调试。
