高速数据采集卡软件架构

  高速数据采集卡软件设计，一般具备如下架构：

  1、硬件层
  PCIe高速数据采集卡。

  2、系统层
  PCIe高速数据采集卡的驱动程序，处于操作系统层。运行在操作系统内核模式。我们为客户提供有SYS驱动文件，及INF驱动程序安装文件。
  驱动程序主要功能是，定义了中断模式，寄存器访问控制等基本功能。

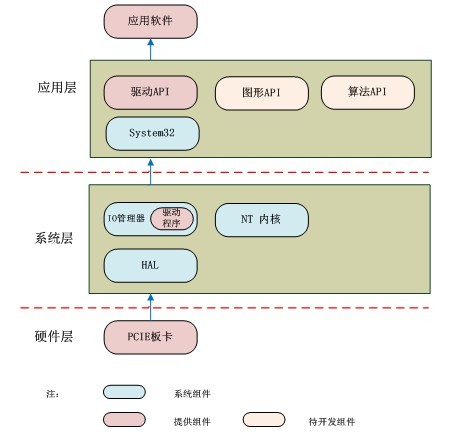

                       图1 软件架构框图

  3、应用层
  应用层分为API接口和应用程序。API接口包括：驱动API、图形API、算法API。随着行业深入，API库会更加丰富，更加专业化。
  驱动API接口以动态运行库DLL形式提供，DLL运行在用户模式的应用层，API为用户提供定义明晰的接口函数，便于理解，能够充分发挥出用户的主观能动性，便于用户二次开发，创建属于自己更高效的更专业化的应用软件。
  图形API，封装了曲线图控件。便于用户对数据分析的曲线表示。
  算法API，封装了数据分析中常用算法，便于用户数据分析。

  4、提供客户的软件开发包内容
  驱动程序：*.inf，*.sys。
  驱动API：*.dll，*.h，*.lib，API说明文档。
  测试程序：*.exe，源码。

  若您有高速数据采集板卡定制需求，请联系我们：400-000-4026
