基于FPGA高速数据采集的IODELAY调整探讨

返回列表 来源:坤驰科技 查看手机网址
扫一扫!基于FPGA高速数据采集的IODELAY调整探讨扫一扫!
浏览:- 发布日期:2015-09-11 18:58:00【

  当今高速AD采样频率单片可达几个G,这样高的采样频率一般是通过多个AD CORE并行分时采集实现的,如此一来,单通道AD采样率也可上GHz。但是面对这种情况,FPGA时钟的采样点很难定位到数据的中心稳定部分,而可能正好处于采样的AD变化区域,并且AD芯片多跟数据线到达FPGA的延迟会有不等的值。这跟AD数据线分配在同一BANK还是同时分在不同的BANK上有关,一般分在相同的BANK上并且通过手动布局可以使数据线相互之间的延迟差异很小。

  因此,AD数据经过FPGA端口后首先要进行IODELAY的调整,使AD数据线对齐,即保证FPGA时钟上升沿定位到AD数据线的中心,也保证后续数据处理能够提供准确的数据。

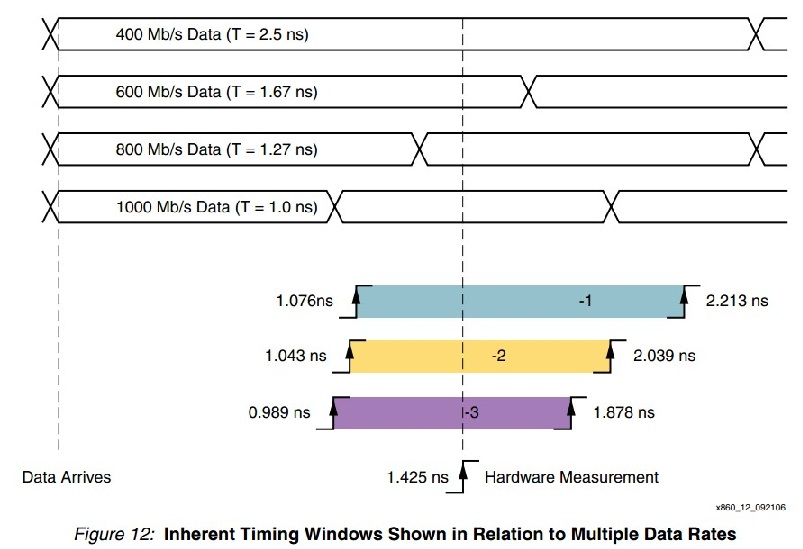

  下图为不同频率下,数据线与时钟线的相对延迟。可见,在数据线速率达到800MB/s时,时钟的采样数据与真实数据已经差了一个周期。

            FPGA高速数据采集

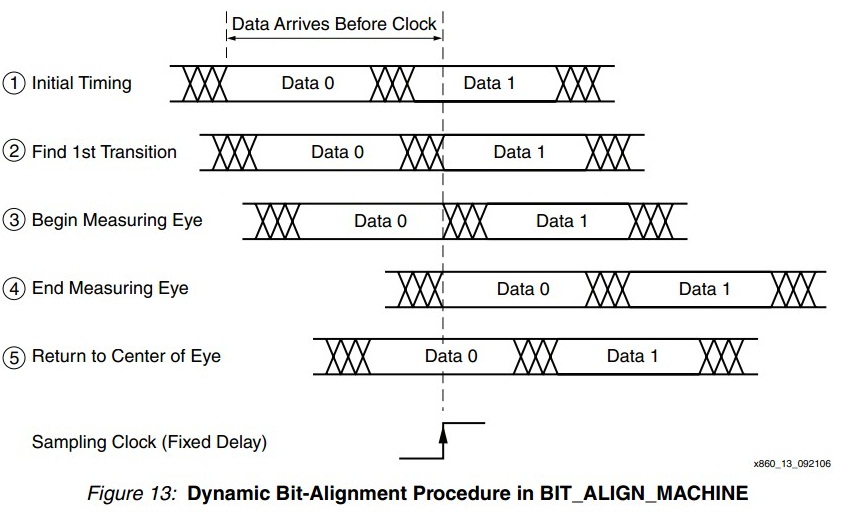

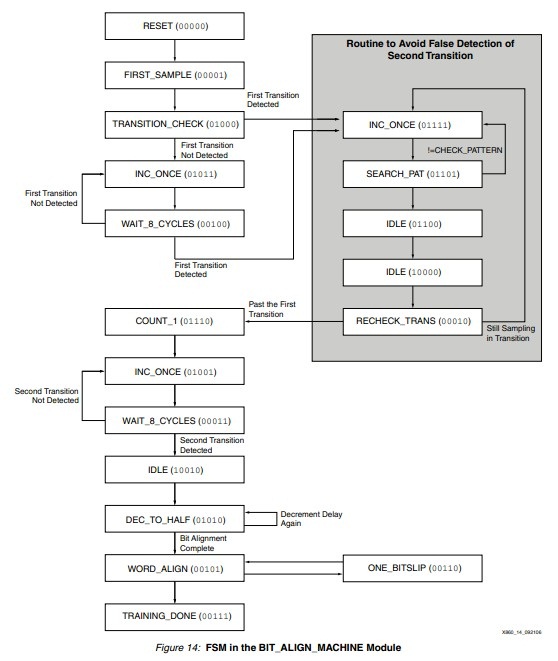

  下图为IODELAY调节流程及流程图:
  首先,进行位调节,其次,进行字调节。

            FPGA高速数据采集



FPGA高速数据采集



  更多关于高速数据采集产品设计的中IOdelay问题,欢迎您进一步探讨交流。



  坤驰科技,为实现“专业的高速数据采集厂商”而与您共同努力!
