Spectrum
在PXIe行业标准中，Spectrum 总共包括17种不同的数字化卡和5种不同的AWG。数字化仪的采样率从130MS/s到5GS/s，任意波形发生器的更新率从625MS/s到1.25 GS/s。每张卡有1、2或4个通道可用，因此支持所有PXI功能，例如参考时钟，星型触发或触发总线。其中“ 22”系列是畅销系列。这些8位数字化仪可提供从1.25 GS/s到5GS/s的超快采样率，以及从500 MHz到1.5 GHz的带宽。共有34种不同的型号，包括PCIe和PXIe卡（1至4通道）或LXI /以太网独立单元（2至24通道）。
AD数字化仪
|
型号 |
规格 |
|
M4x.221x-x4 |
1/2/4通道 8 Bit,1.25GS/s |
|
M4x.222x-x4 |
1/2通道，8bit，1.25GS/2.5GS/s |
|
M4x.223x-x4 |
1/2/4通道，8 Bit，1.25GS/2.5GS/5GS/s |
|
M4x.441x-x4 |
2/4通道 16 Bit，130 MS/s |
|
M4x.442x-x4 |
2/4通道 16 Bit，250 MS/s |
|
M4x.445x-x4 |
2/4通道 14Bit，500MS/s |
|
M4x.447x-x4 |
2/4通道 16Bit，180MS/s |
|
M4x.448x-x4 |
2/4通道 14Bit，400MS/s |
任意波形发生卡
|
型号 |
规格 |
|
M4x.662x-x4 |
1/2/4通道，16 Bit，625MS/s |
|
M4x.663x-x4 |
1/2通道，16bit，1.25GSs |

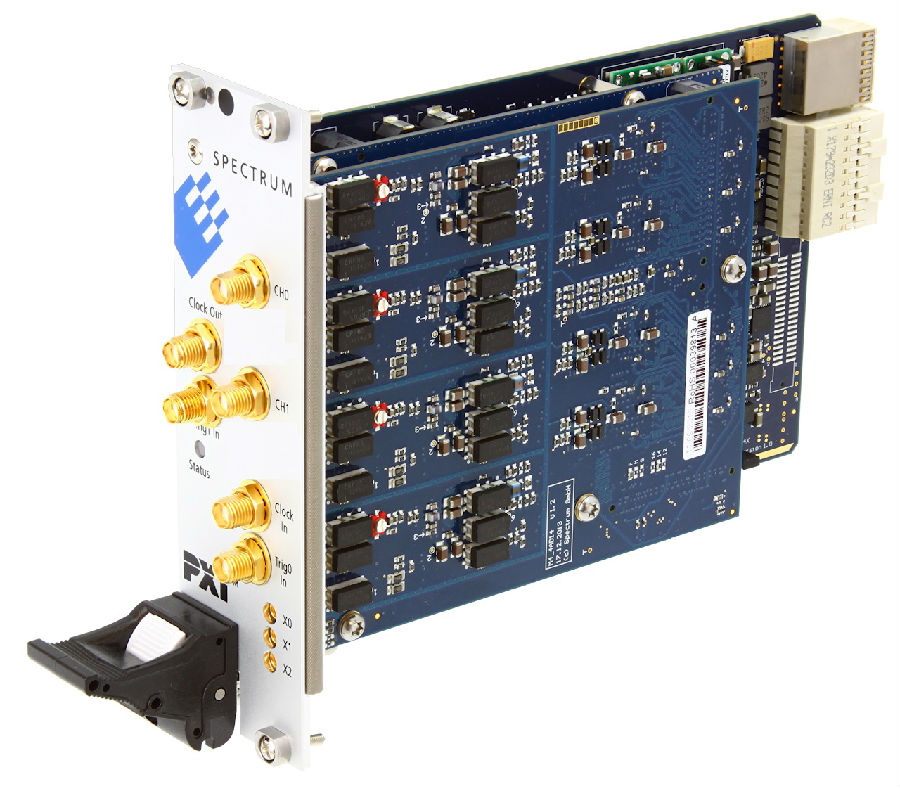

M4x.4450-x4
M4x.6620-x4
SP Devices
SP Devices包括4种不同的PXIe数字化仪，采样率从1GS/s到10GS/s，支持1，2，4通道，最高支持8通道，具有高精度的多板同步功能。
|
型号 |
规格 |
|
ADQ7DC |
1/2通道，14Bit，10GS/s |
|
ADQ7WB |
2通道，12bit，5GS/s |
|
ADQ8-8C |
8通道，10 Bit，1.GS/s |
|
ADQ14 |
1/2/4通道，14 Bit，0.5GS/1GS/2GS/s |

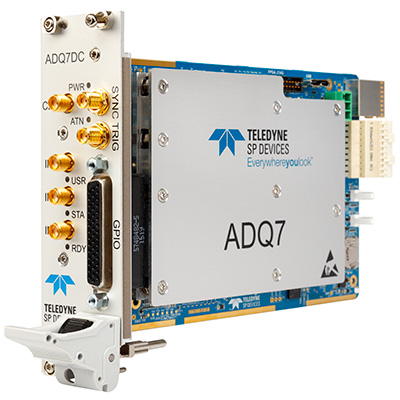

ADQ7DC

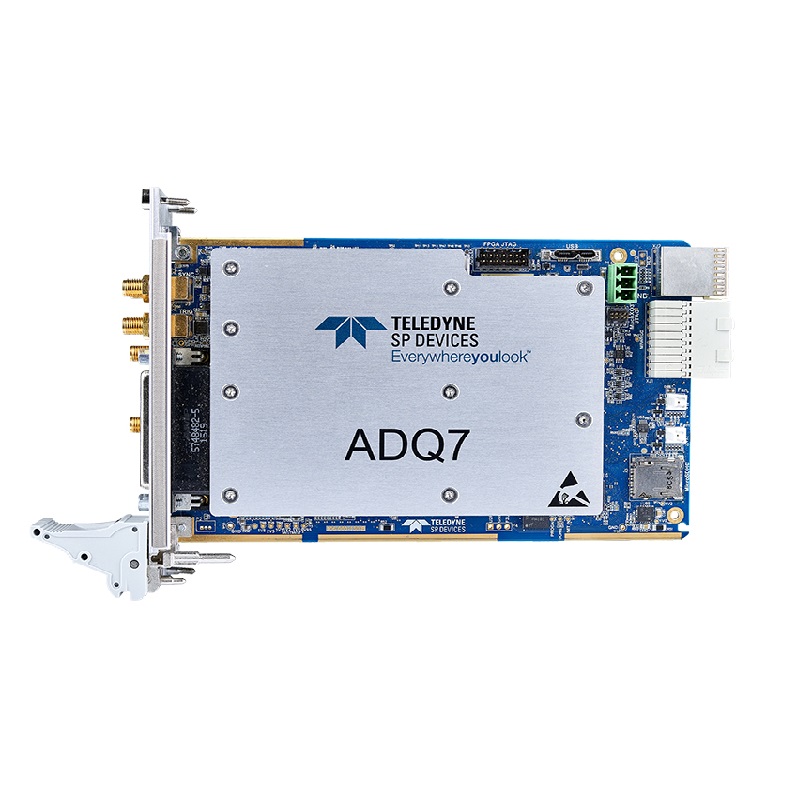

ADQ7WB
坤驰科技

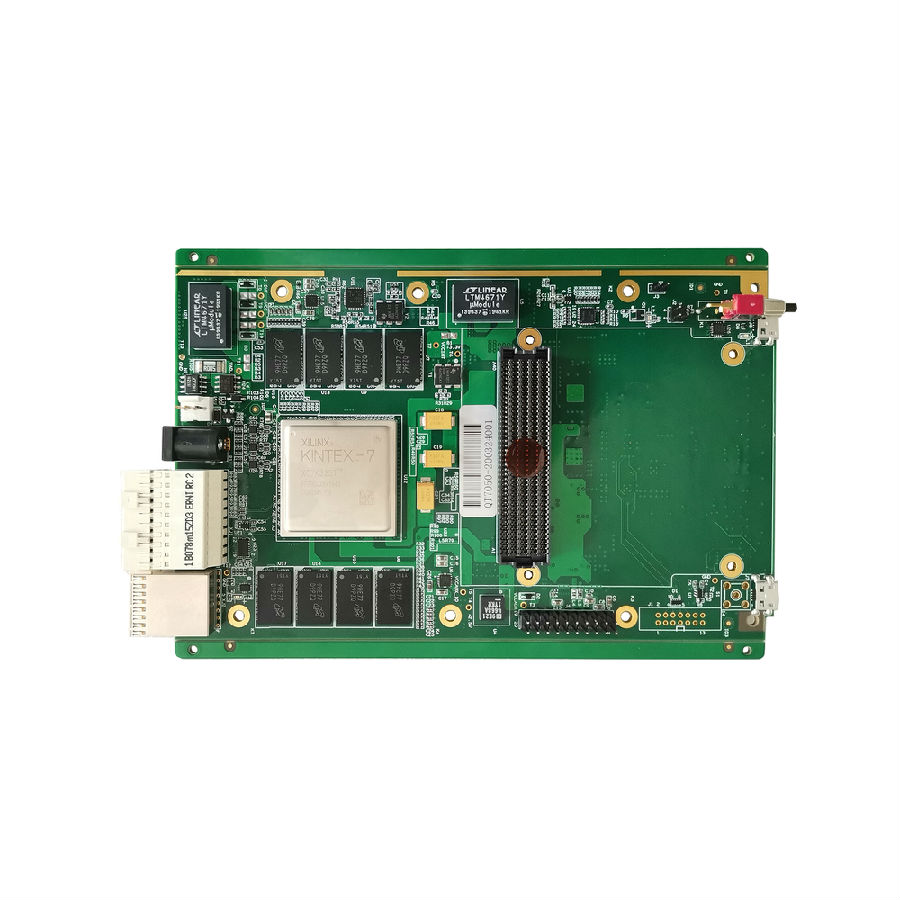

坤驰科技自研的QT7050是一款基于PXIe总线的3U通用载板，板载一个HPC形式的FMC连接器。板卡选用高性价比的Kintex-7系列FPGA处理芯片XC7K325T-FFG900，QT7050载板适用于坤驰科技自研的FMC子卡，同时可支持Windows，Linux 上位机驱动。
QT7050

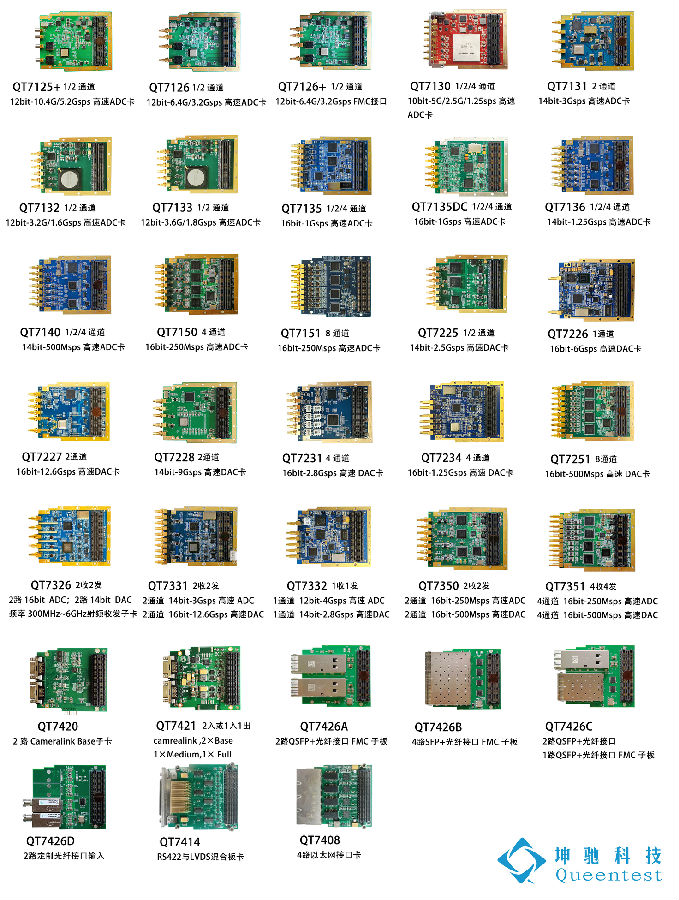

坤驰FMC子卡列表
