Spectrum PCIe数字化仪新增8个额外数字输入

返回列表 来源:坤驰科技 查看手机网址
扫一扫!Spectrum PCIe数字化仪新增8个额外数字输入扫一扫!
浏览:- 发布日期:2020-06-30 15:11:00【

同时采集模拟和数字信号,有助于混合信号测试

Spectrum 宣布高速高分辨率系列PCIe数字化仪新增一个新的数字输入选项(M4i.44xx-DigSMA)。新选项由一个额外的模块实现,能够与数字化仪搭配使用并提供8条额外的数字输入线。为了确保数字输入与模拟输入的完全同步,新增的数字输入模块与基卡共用一个时钟和触发器,该选项广泛适用于各种混合信号测试。此外,新选项用于Spectrum 44系列的全部数字化仪模块,最高可达500MS/s并获得2个或4个模拟输入。通过Spectrum独特的Star-Hub时钟和触发分配系统,最多可连接8个数字化仪并获得更多的模拟通道。


与应用匹配的数字化仪

Spectrum M4i.44xx系列PCIe数字化卡包含8个不同的型号。用户可以选择不同版本,包括2个或4个模拟通道,16位分辨率且采样率分别为180或250 MS/s或14位分辨率且更高的采样速率为400或500 MS/s。“44”系列的数字化仪卡完全配备了广泛的模拟信号调节(6个输入范围,可选的输入阻抗和偏移量等)和高级触发功能。所采集的数据可以存储在2GSample的板上内存中,或者通过有效的读取模式(包括FIFO流)以高达3.4GB/s的速率传输到电脑端。

这些卡还具有许多功能,可轻松集成到任何测试设置中。例如,它们具有额外的前面板连接,其中包括两个外部触发输入,一个外部时钟参考输入,时钟输出以及3个可用于异步I/O操作的通用I/O线。此外,为了兼容于任何系统,新产品还配有软件和所有必要的工具。无论是嵌入电子元件的自动化测试台,还是用作为科学,通信,电力,航空航天或医疗应用的关键数据采集设备,都可以完美满足其需求。

灵活的数字输入

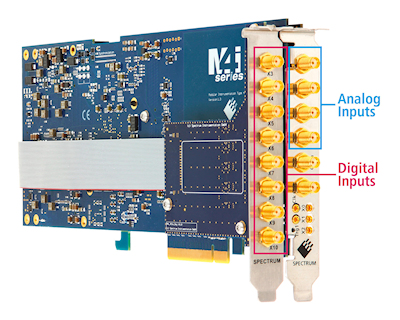

新的M4i.44xx-DigSMA数字输入选项具有一个单独的PCIe面板,占据了一个额外的PCIe插槽,并带有8个SMA类型的连接器。为了使其应用更加广泛,每个输入的阻抗可达到10 kOhms(至3.3 V)。因此,数字输入能够处理输入电压在-0.5 V至+4.0 V之间的3.3V LVTTL信号。数字输入带宽为125MHz,软件支持同步和异步采集模式。使用数字输入选件时,通过降低通道的分辨率,可以将数字数据存储于模拟样本中。将一位数字信号放置在模拟波形的高阶位中,可以实现模拟信号和数字信号的相位同步。例如,如果使用8个数字通道,那么模拟通道的分辨率将从16位降低到14位,两个数字信号将增补到4通道数字化仪的每个模拟通道。

通过Star-Hub添加更多频道

对于需要更多通道的应用,Spectrum可以将多个M4i.44xx系列卡与Star-Hub系统连接一起来实现。Star-Hub最多允许八张卡共享一个的时钟和触发器。因此,只需添加更多卡就可以轻松创建更大的系统。例如,将3个M4i.4451-x8数字化仪连接,其中2个使用M4i.44xx-DigSMA数字选项,一个使用Star-Hub选项,就可以创建出具有12个模拟通道和16个数字通道的独立系统。换而言之,添加的卡片越多,获得的通道也越多。

简易的软件控制

所有Spectrum数字化仪的软件驱动程序均可自定义,以生成完美匹配的混合模式测试的解决方案。此外,数字化仪及数字输入选项均配有Spectrum软件开发工具包(SDK),可通过C++、C#、VB.NET、Python、JAVA、LabVIEW或MATLAB进行编程。SDK是Spectrum产品的标配,并配有基础版SBench6软件。该程序操作方便,通过一个简单明了的用户界面控制硬件的全部模式和设置,并为基本的数字化仪设置与测试提供了简单的工具。

对于要求更高的应用程序,Spectrum还提供了SBench 6 专业版软件。这款强大的软件是基础版的扩展和延伸,增加了FFT分析,模拟和数字波形显示模式,XY显示,函数解释器,附加参数测量,导出到ASCII,Wave,MATLAB,注释功能(用于注释信号或显示),甚至还有报告和打印输出功能。

关于Spectrum

Spectrum成立于1989年,采用多功能模块化设计,可创建各种数字化仪和发生器产品,例如PC卡(PCIe和PXIe)和独立以太网单元(LXI)。30年来,他们赢得了世界各地的客户,包括许多A品牌行业领导者和几乎所有知名大学的认可。
